Bricolaje de fontaneria - Mi equipamiento favorito para arreglar una cisterna

36 fotos de bricolaje de fontaneria sobre como arreglar una cisterna. pasarlascanutas.com . Mayo 2007

Reportaje en 36 fotos 800x600 sobre la instalación de un descargador moderno de doble pulsador en sustitución de otro envejecido o averiado. La instalación de este tipo de descargador, junto con una válvula de llenado Fluidmaster® de funcionamiento rápido y biestable, como la que presentamos hace ya tiempo en nuestro reportaje Fontanería: instalación o cambio-sustitución de una válvula flotador de entrada de agua de cisterna de taza de water es mi preferida. Todas las sustituciones que he realizado en los últimos años son de este tipo. No obstante, teniendo en cuenta la gran diversidad de dispositivos de taza y cisterna existentes, a la hora de adquirir esta clase de materiales, es conveniente llevar apuntados la marca y modelo del conjunto taza-cisterna para que el vendedor se asegure de que nos suministra el modelo de descargador y/o válvula adecuados. Continuando con nuestra costumbre de mostrar montajes probados, esta solución la publicamos ahora después de un largo tiempo de experimentación en diferentes lugares. Veamos este montaje: Las marcas registradas son propiedad de sus respectivos propietarios.

Bricolaje en Pasarlascanutas > Fontanería y riegos > Mi equipamiento favorito para arreglar una cisterna

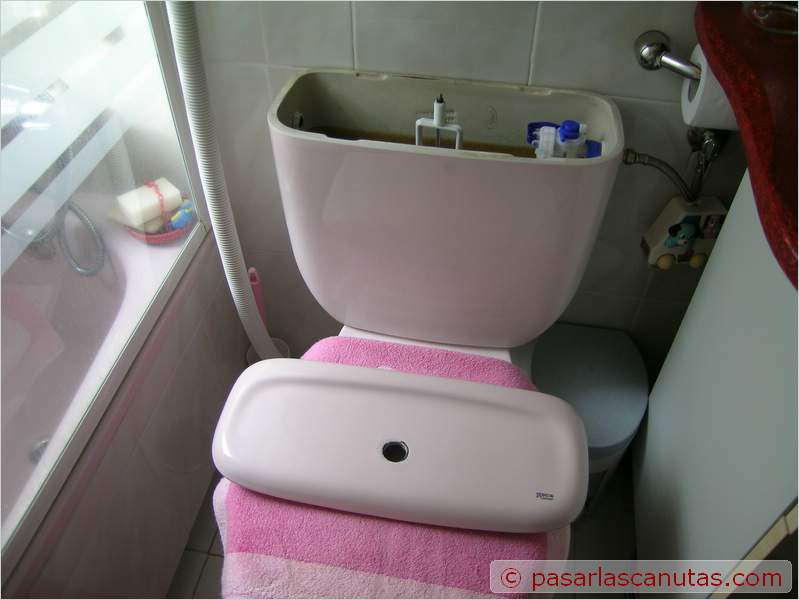

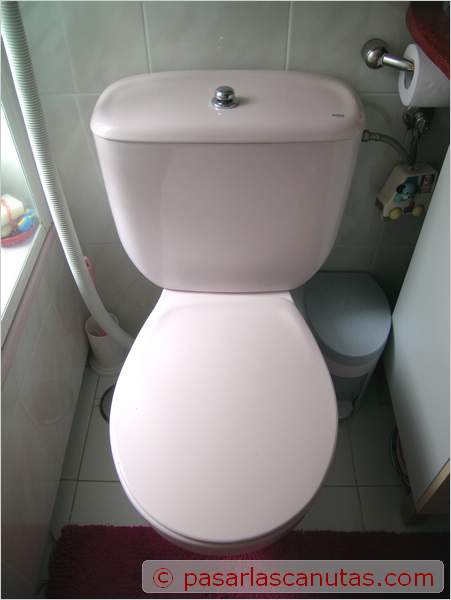

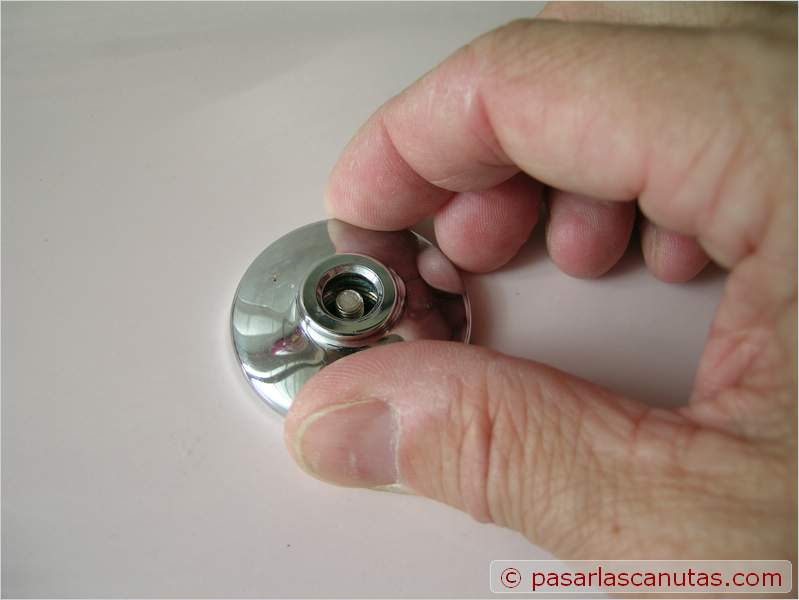

Vista del conjunto taza de water - cisterna en el que vamos a realizar la sustitución del descargador ...	... aquí muestro cómo desmonto en este caso el tipo concreto de tirador existente, ayudándome de unos alicates, paso previo al de separar la tapa de la cisterna ...	... desenrosco esta otra pieza ...	... y ya tengo la tapa separada, dejando ver el interior de la cisterna ...

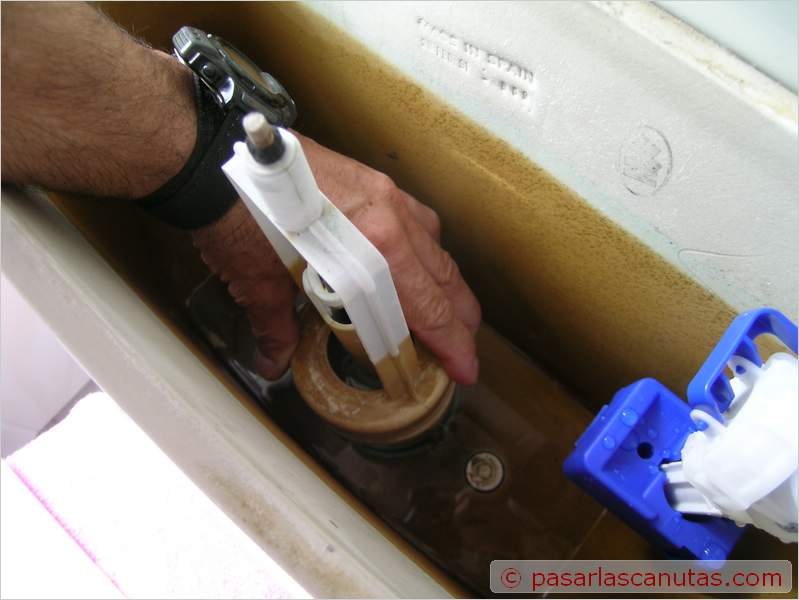

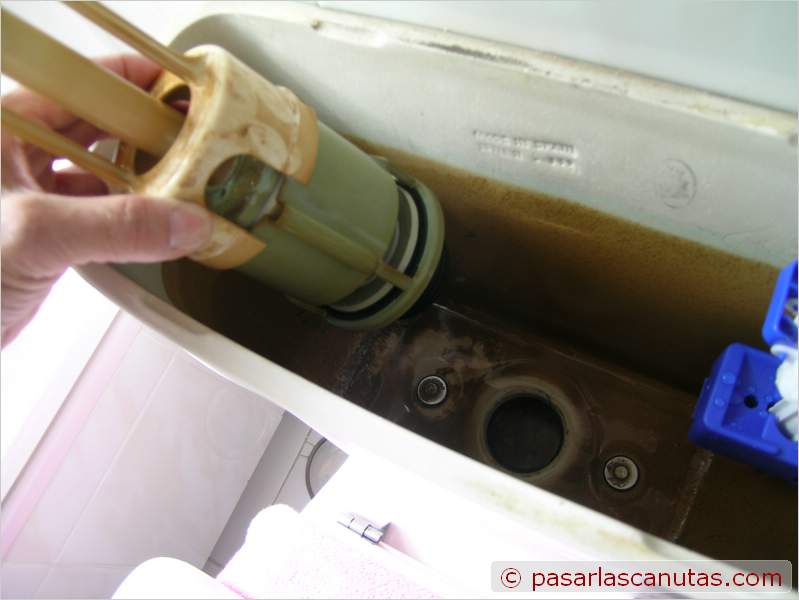

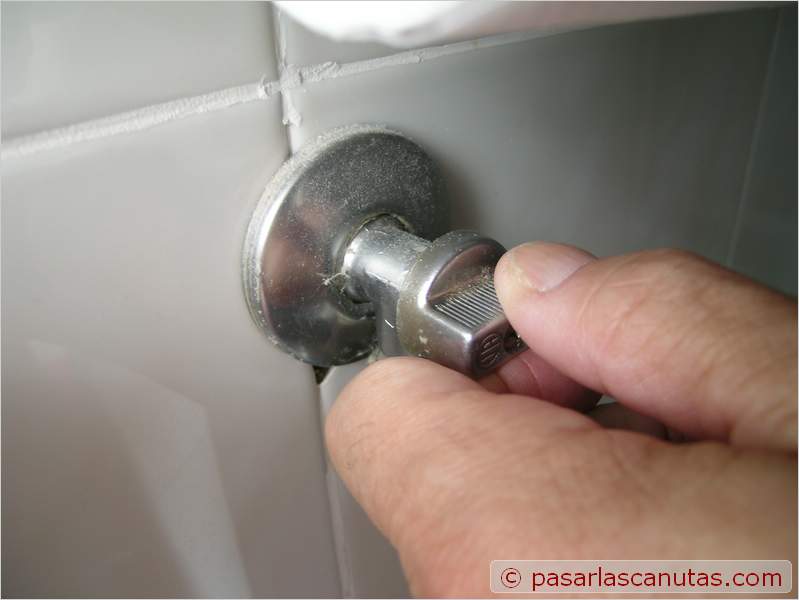

... Cierro la llave que está conectada a la cisterna por un latiguillo - Pasarlascanutas - ...	... Acciono el tirador para vaciar la cisterna de agua ...	... Desenrosco el descargador, giro a izquierdas, en sentido contrario a las agujas del reloj, dando unas cuantas vueltas ...	... Y ya tengo el descargador viejo en la mano ...

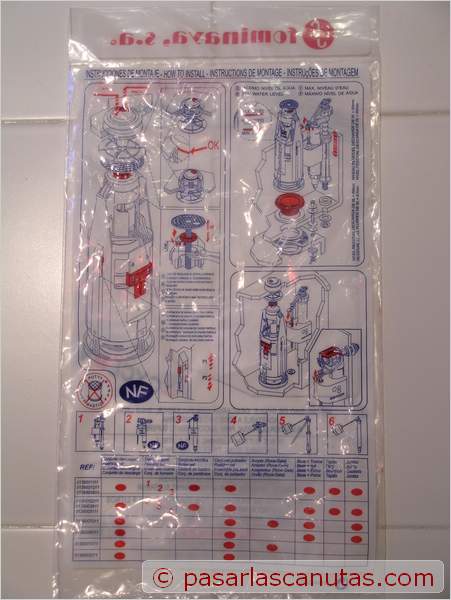

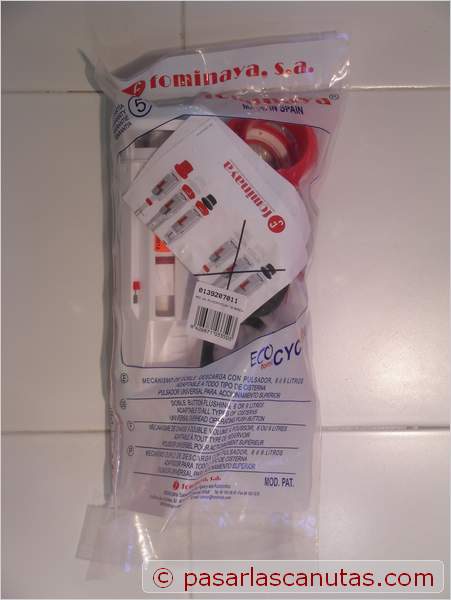

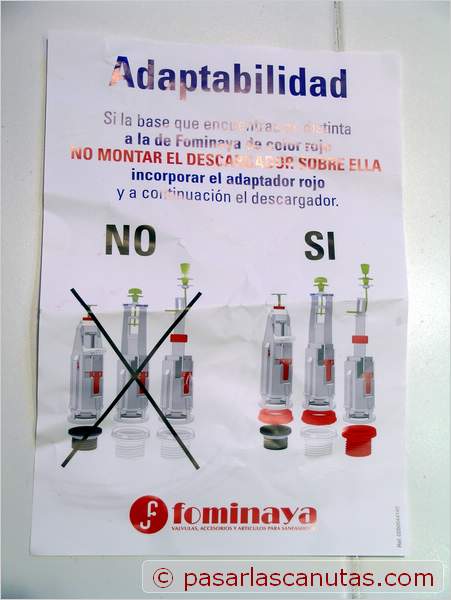

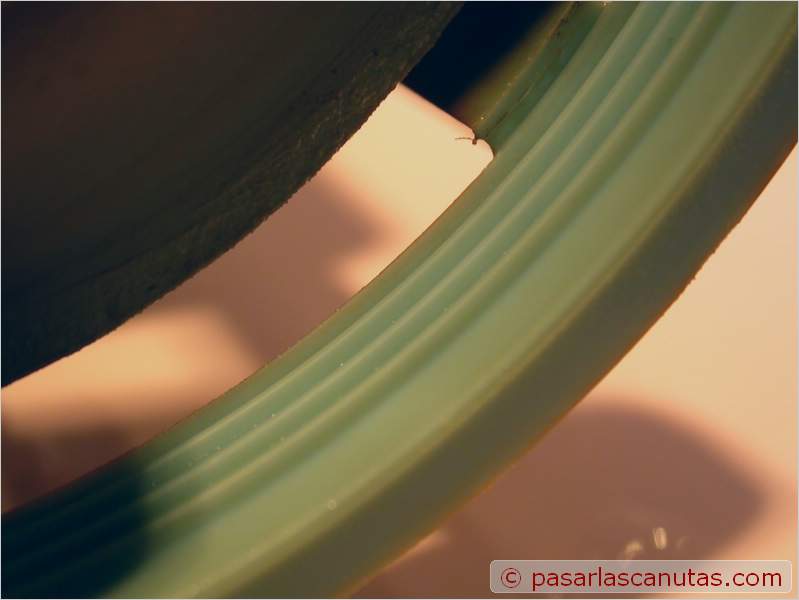

... Detalle de la rosca interna del descargador, la misma que tiene el anillo adaptador rojo de la foto 13 ...	... El descargador nuevo en su bolsa: Fominaya ecoCyclon® ...	... Instrucciones de montaje: en casos como éste, no hay que desmontar la cisterna, como tuvimos que hacer en esta otra reparacion de cisterna ...	... foto del aviso que figura en la bolsa de las piezas para el uso del anillo adaptador rojo, que vamos a utilizar en este caso.

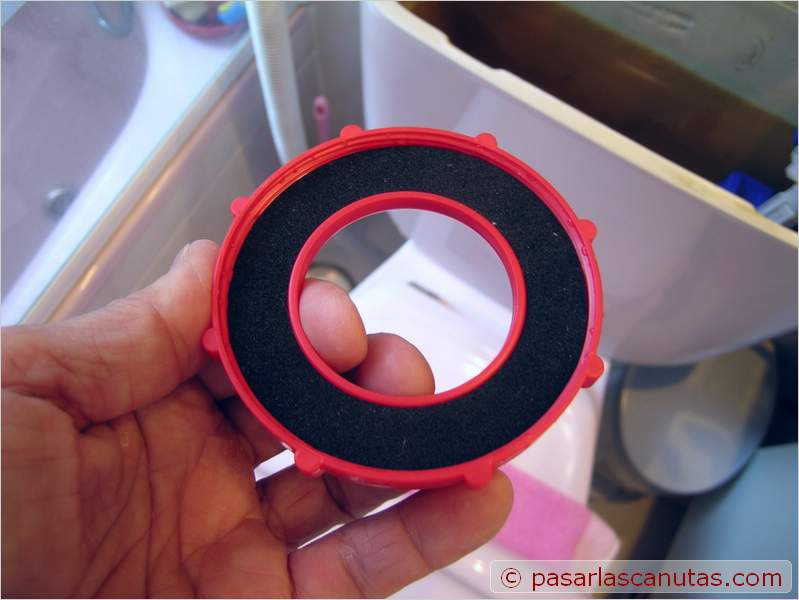

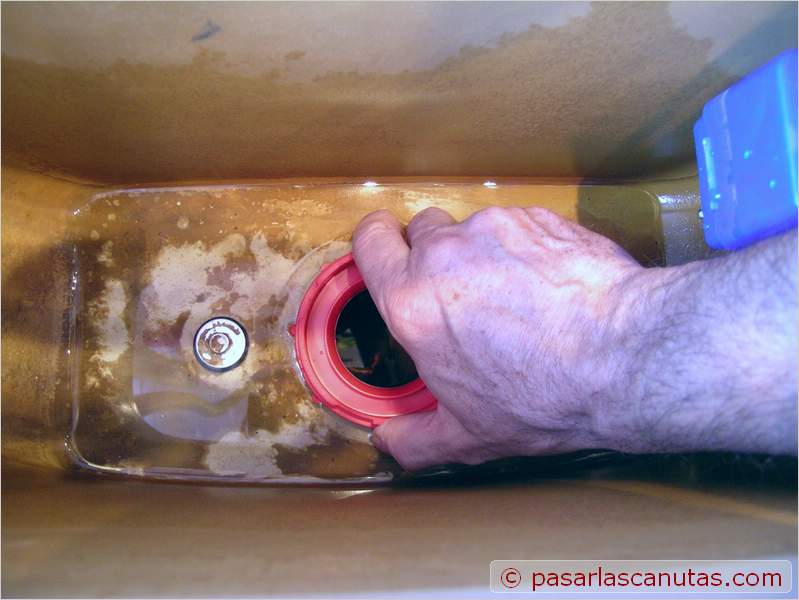

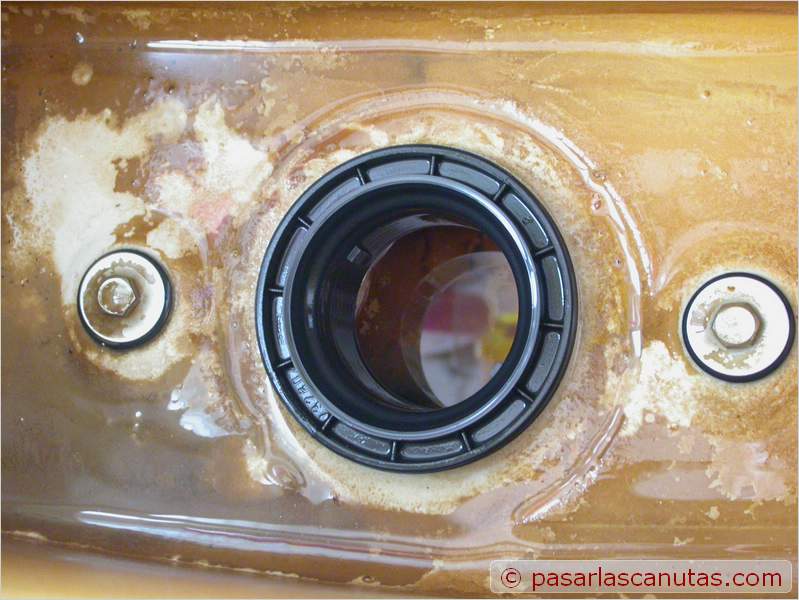

... Anillo adaptador rojo ...	... Adaptador rojo con arandela puesta para evitar fugas de agua ...	... Vista de la pieza que no he tenido que desmontar del descargador viejo porque su rosca (exterior) corresponde con la rosca del adaptador rojo ...	... Montando el adaptador rojo, girando varias vueltas a derechas, apretando al máximo posible ...

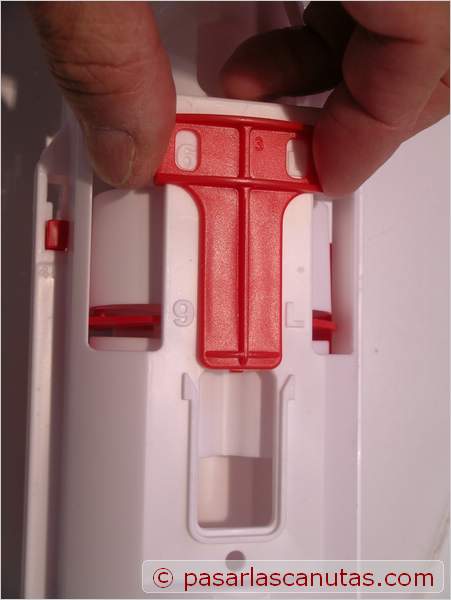

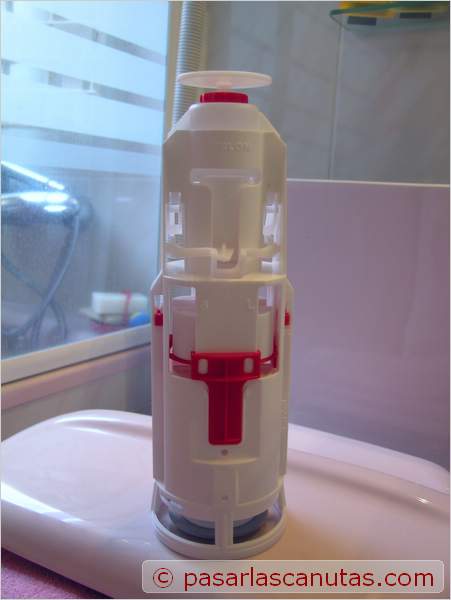

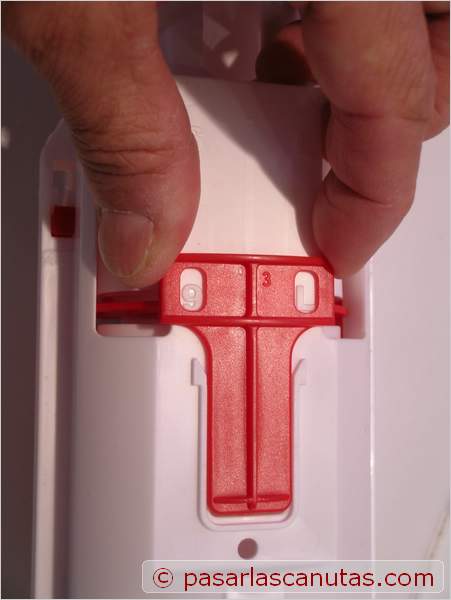

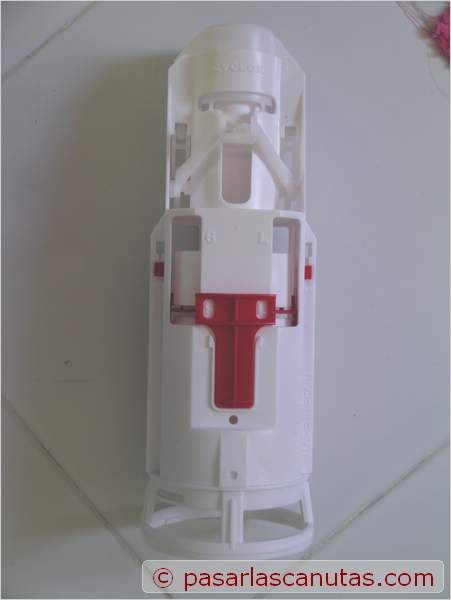

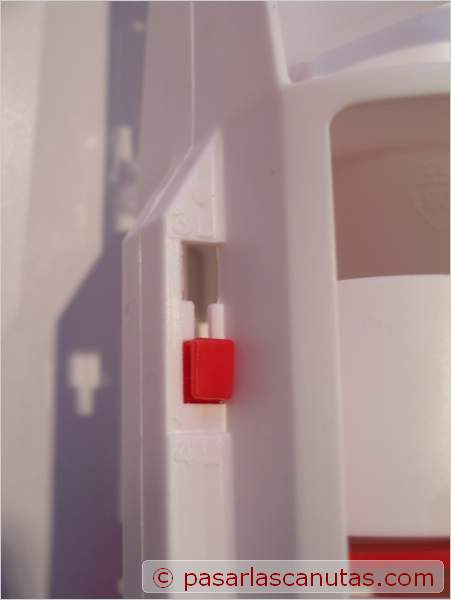

... Vista del cuerpo del descargador nuevo ...	... Desplazo la posición para cambiar la descarga grande de 9 litros ...	... a 6 litros.	Hay dos mandos rojos como éste, que se ven en la foto 17, uno a cada lado del cuerpo del descargador. Desplazándolos simultáneamente hacia arriba se disminuye de 4 a 3 litros la descarga pequeña ...

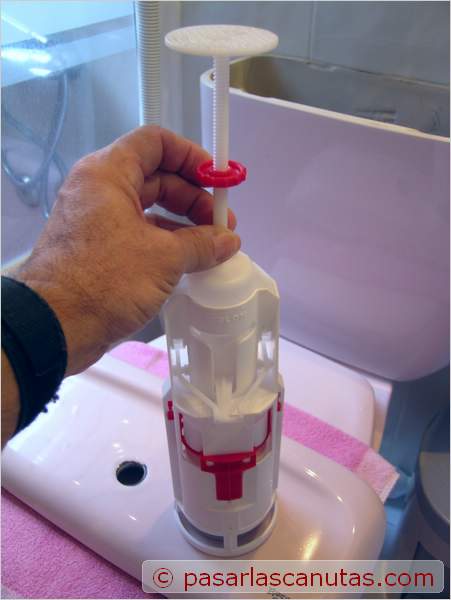

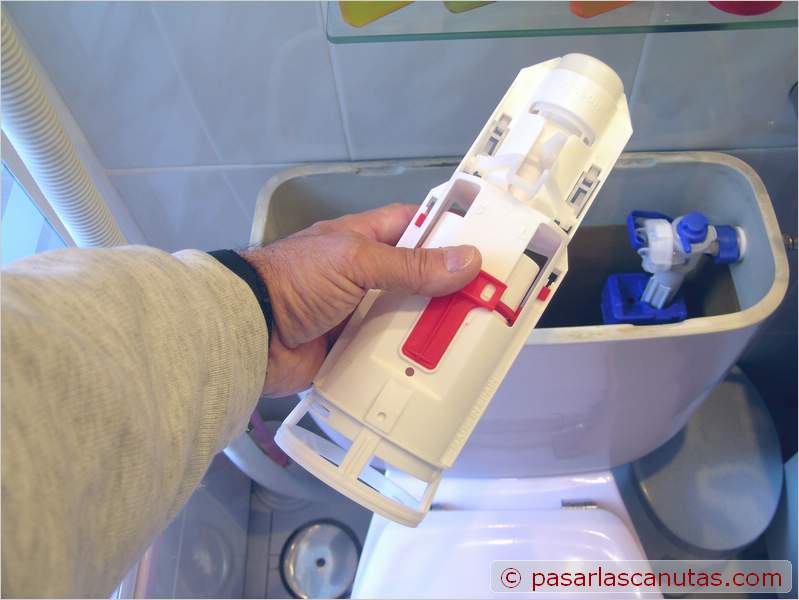

... Otra vista del cuerpo del descargador en la mano ...	... el disco de pulsación inferior, que voy a roscar dentro del cuerpo del descargador ...	... roscando el espárrago del disco dentro del cuerpo del descargador ...	... posición final aproximada para este caso ...

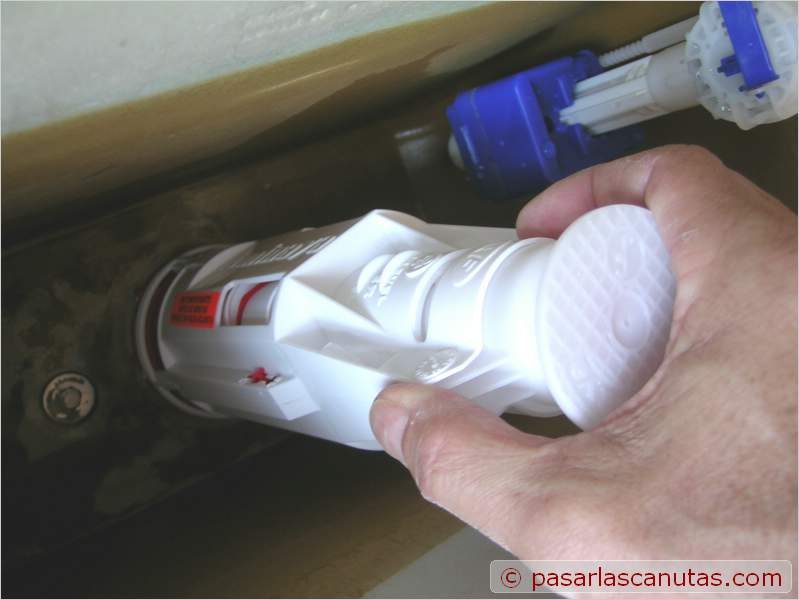

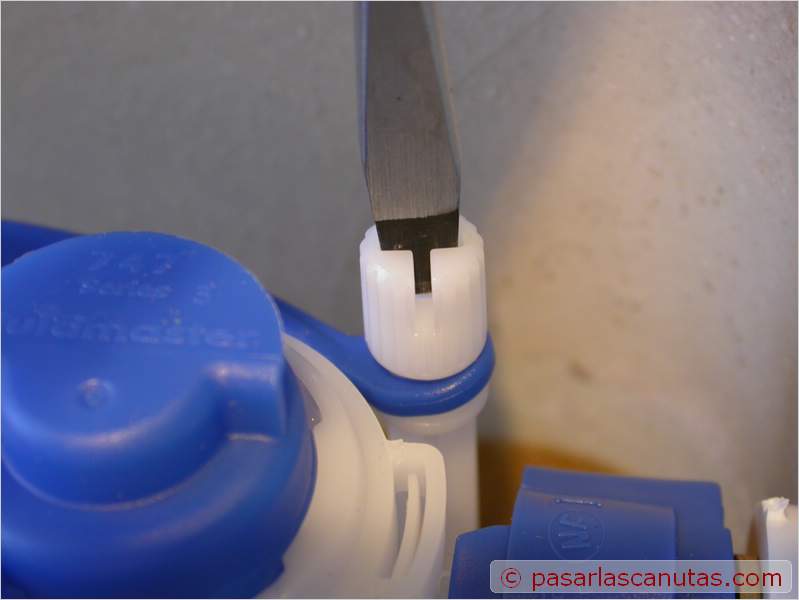

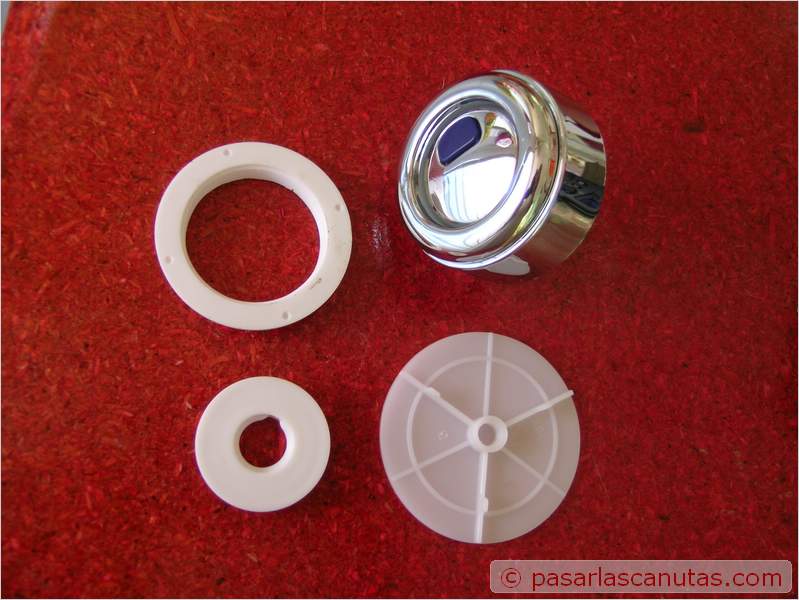

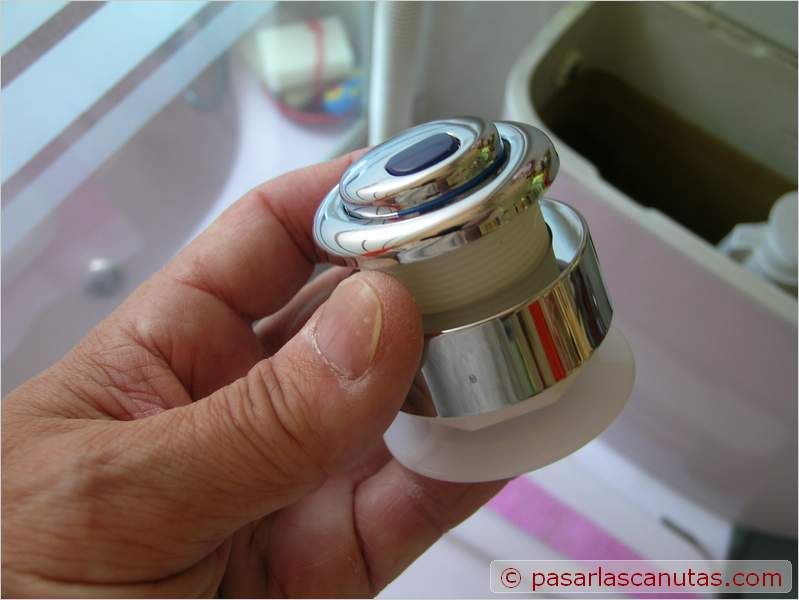

... colocando el cuerpo del descargador. Hay que tantear un poquito para que baje, porque encaja por tetones o similar, y luego girar un poco a derechas, hasta hacer tope. ...	... foto subiendo el nivel de la cisterna que estaba ajustado muy bajo (hasta que esté entre dos marcas que tiene el cuerpo del descargador en un lateral)	... foto del conjunto del pulsador, compuesto de varias piezas ...	... piezas del pulsador. Se elige una de las dos tuercas de la izquierda: la grande si no se usa el anillo separador cromado, y la pequeña si es necesario usarlo, como en este caso ...

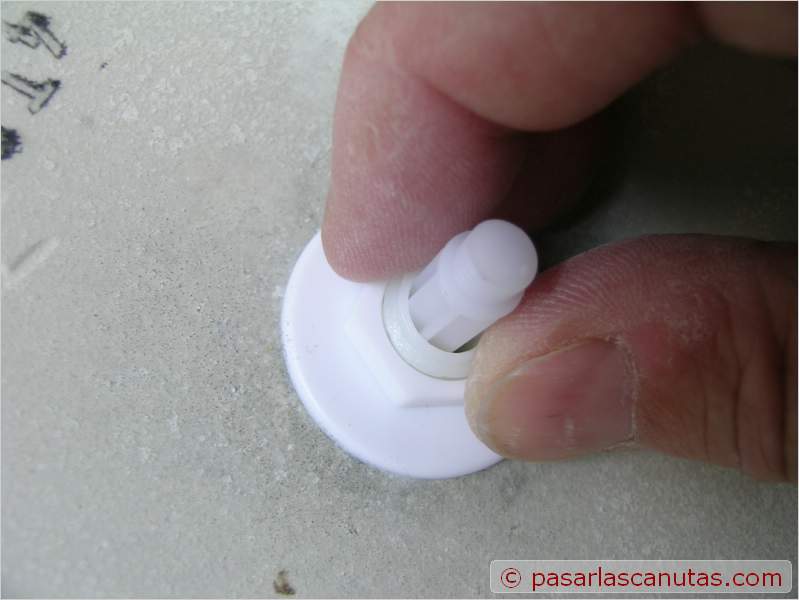

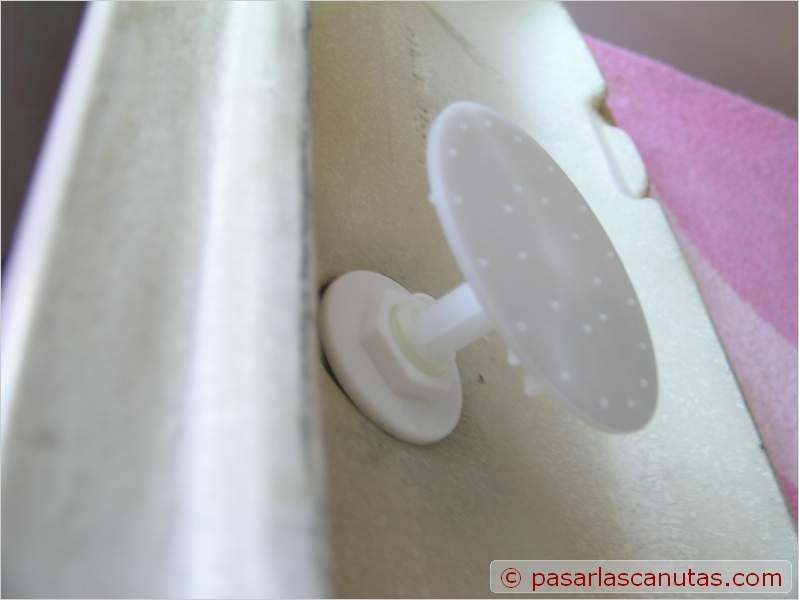

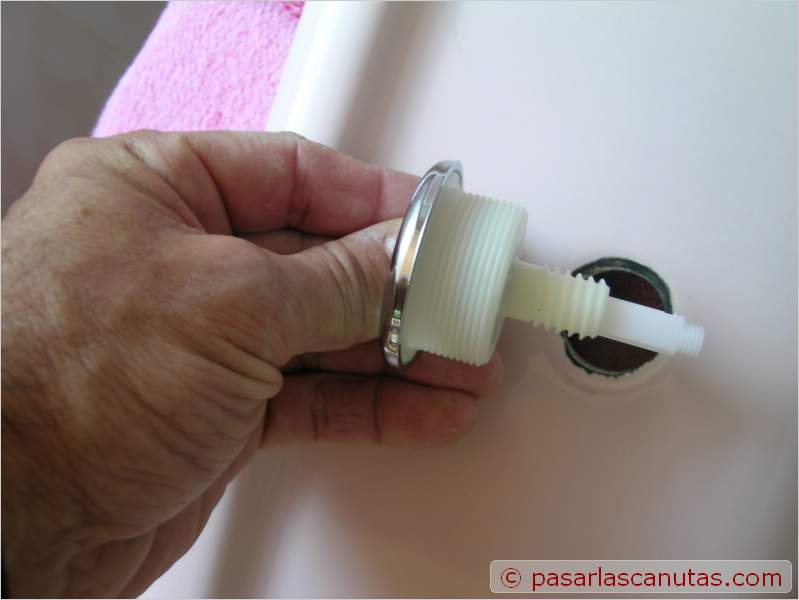

... debido al pequeño diámetro del agujero de la tapa de la cisterna: aquí se ve que la rosca grande no cabe por el agujero de la tapa de la cisterna ...	... sujetando el pulsador por un lado ...	... ponemos la tuerca por el otro lado ...	... y luego el disco de pulsación superior ...

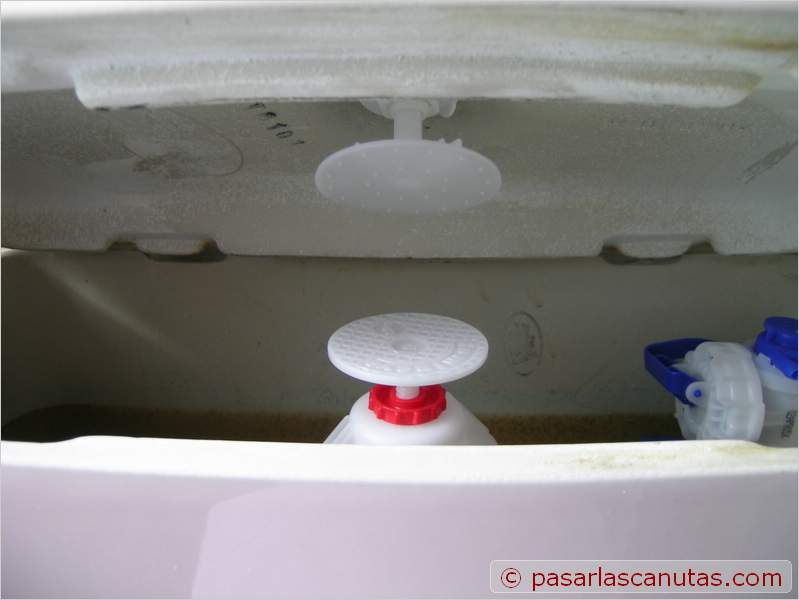

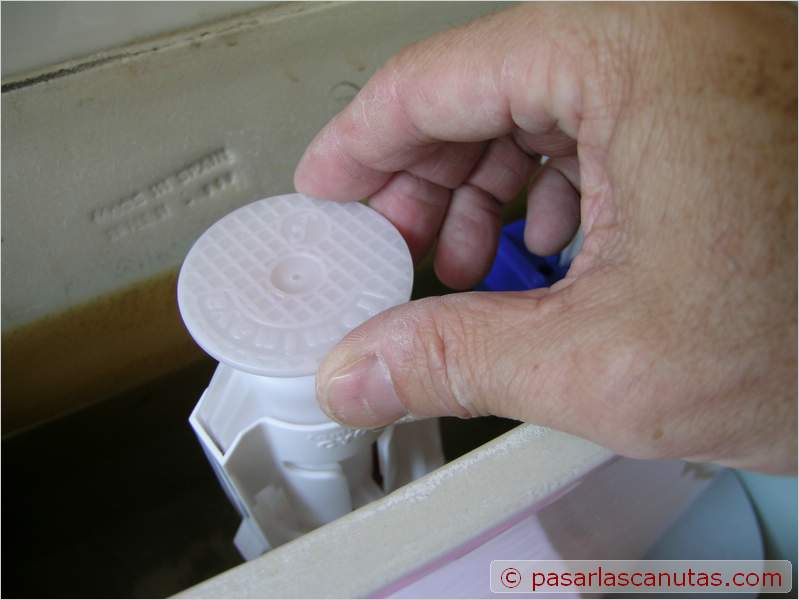

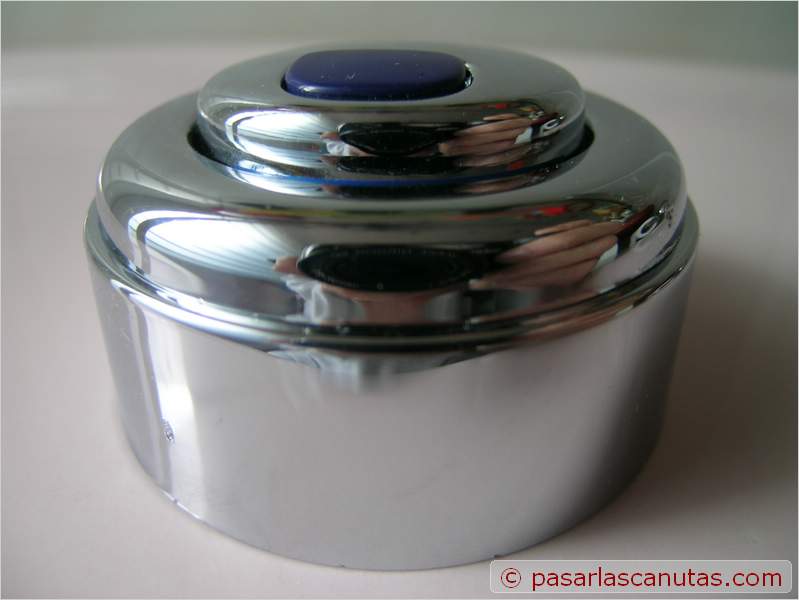

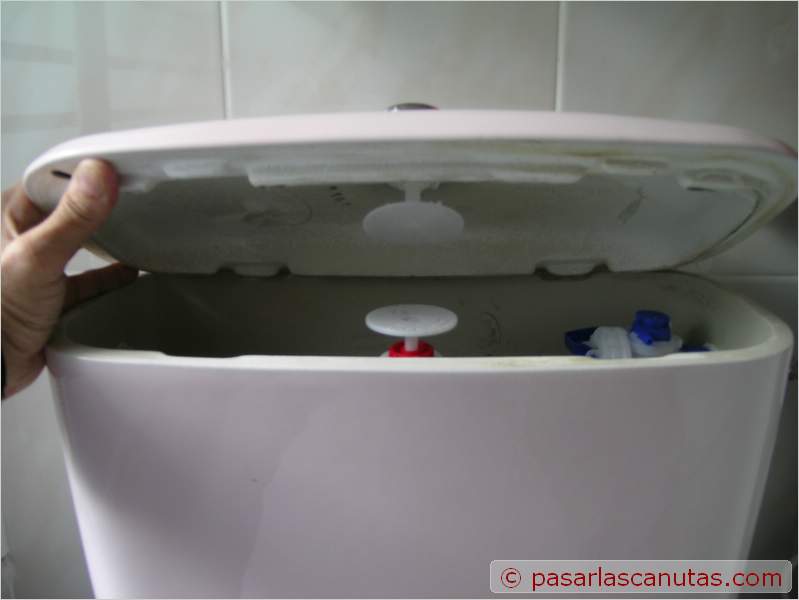

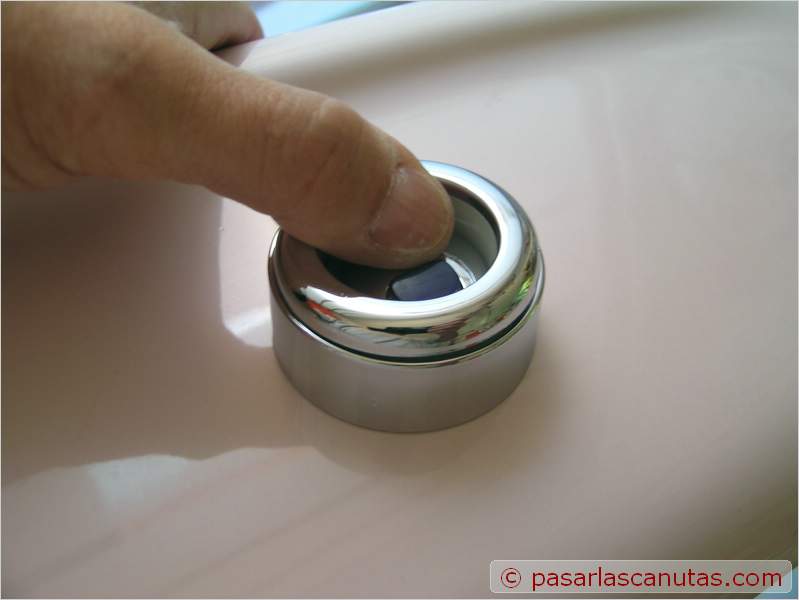

... Ajustando la altura del disco inferior para conseguir posicionar la línea azul como se indica en la foto 36 ...	... Vista de cómo casan los dos discos y que la tapa no va unida a la cisterna ...	... detalle: la tapa de la cisterna se monta simplemente con colocarla sobre el depósito ...	... foto de cómo tiene que quedar el conjunto pulsador, la línea azul que va en la parte móvil del pulsador (en otros es roja), apenas visible, justo a la altura de la pieza fija del pulsador, tal como se indica en las instrucciones.

OBSERVACIONES DE PASARLASCANUTAS Incluso la descarga pequeña se realiza con gran fuerza, si se tiene en cuenta que es un dispositivo pasivo en donde no hay ningún mecanismo acumulador de presión, sino que simplemente actúa por gravedad. La operación de levantar la tapa de la cisterna, a diferencia de mecanismos antiguos, se realiza con toda facilidad, puesto que nada une la tapa con el cuerpo de la cisterna. - Los reportajes de Pasarlascanutas están "vivos". En cualquier momento pueden ser corregidos, modificados, ampliados, actualizados, o enriquecidos con los comentarios o aportaciones de nuestros amigos visitantes que, según nuestro criterio, puedan ser de utilidad general.
