Quinta página del reportaje en 140 fotos 800x600 del ensamblaje de un pc en la vida real.

Bricolaje en Pasarlascanutas > Bricolaje de ordenadores > Ensamblaje de un pc 2004 > Montar una CPU - dar pasta térmica

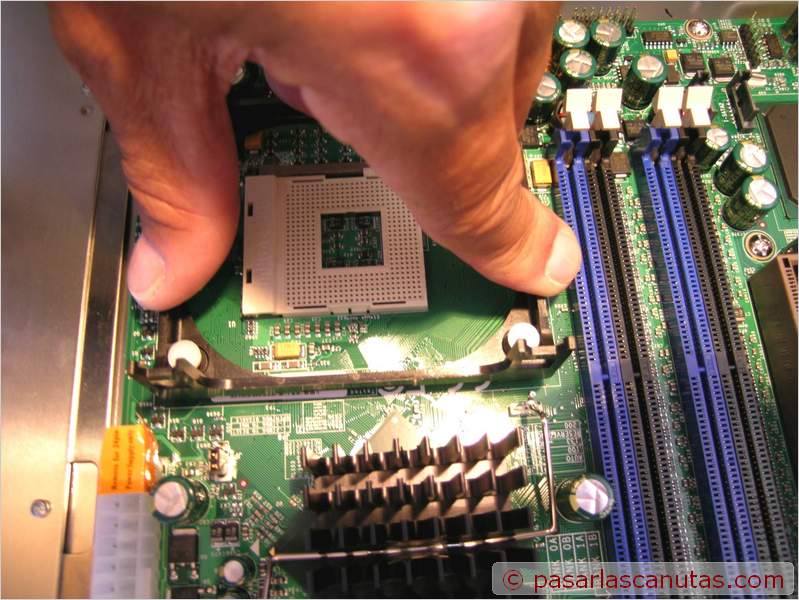

foto de insertar marco de retención de disipador de CPU  - Ensamblaje de pc - Montar CPU y dar pasta térmica

... insertando los cuatro pitorritos del marco de retención en los correspondientes agujeros de la placa base ...

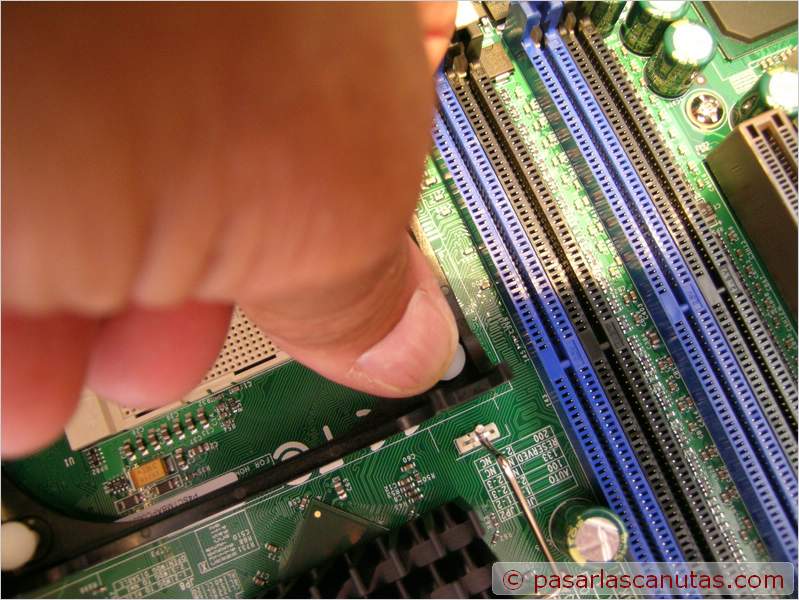

foto apretando una de las 4 piezas blancas de retención - Ensamblaje de pc - Montar CPU y dar pasta térmica

... y apretando a tope (hacen un clack) las 4 piezas blancas con el dedo (sigo prefiriendo los tornillos, pero en fin ...)

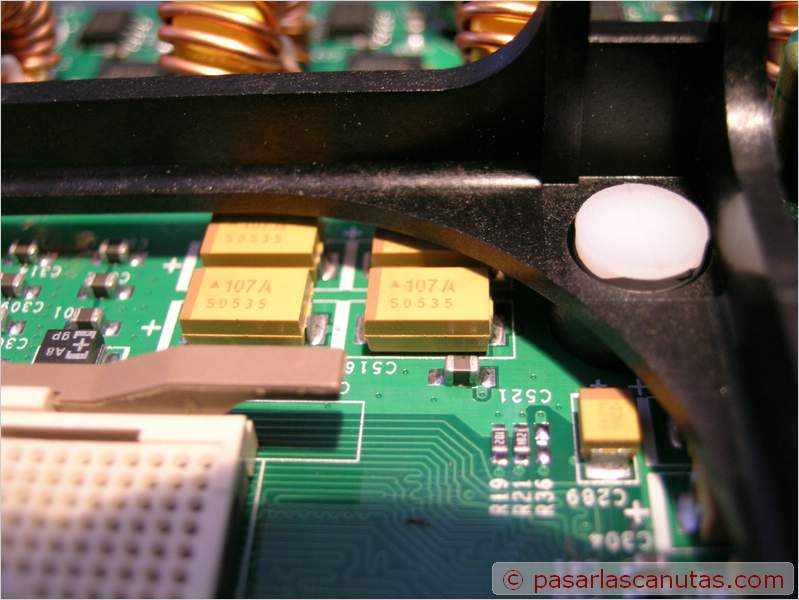

foto de pieza blanca de retención encajada a tope - Ensamblaje de pc - Montar CPU y dar pasta térmica

... tienen que quedar totalmente apretadas ...

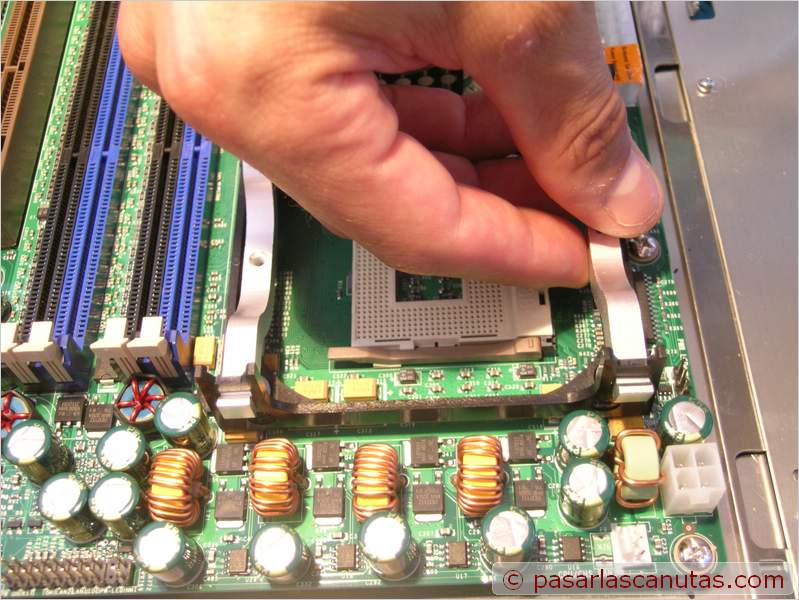

foto de piezas metálicas de retención de disipador de CPU - Ensamblaje de pc - Montar CPU y dar pasta térmica

... introduzco las dos piezas metálicas (cada una tiene una rosca hembra) ...

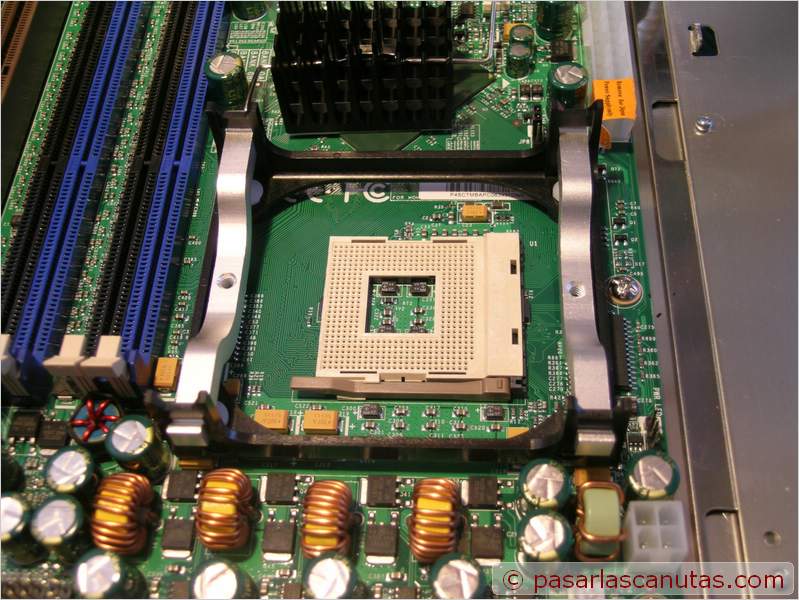

foto de marco de retención totalmente instalado, dentro el zócalo ZIF de 478 pines - Ensamblaje de pc - Montar CPU y dar pasta térmica

... a las que atornillaré el disipador ...

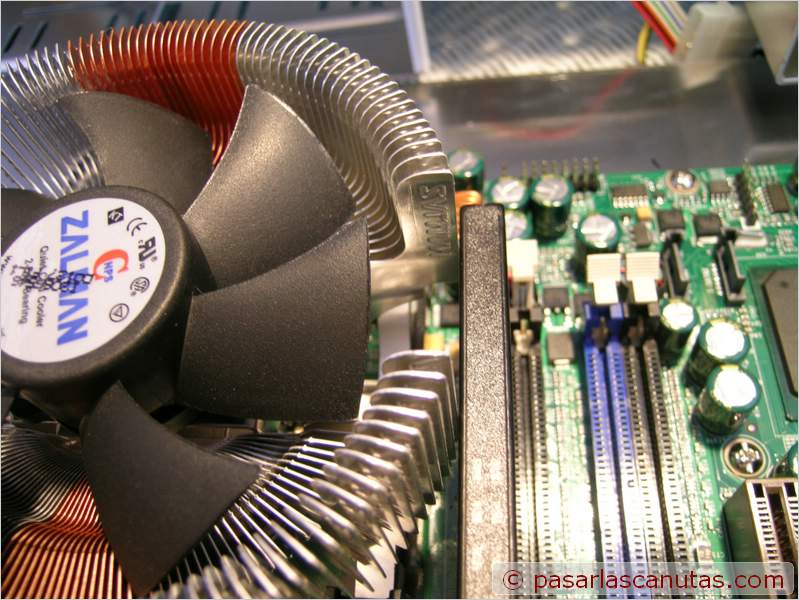

foto de comprobación de proximidad de disipador y memoria  - Ensamblaje de pc - Montar CPU y dar pasta térmica

... y compruebo, sin atornillar, que el enorme disipador no tropieza en ningún sitio: he insertado una memoria en el slot 0A ...

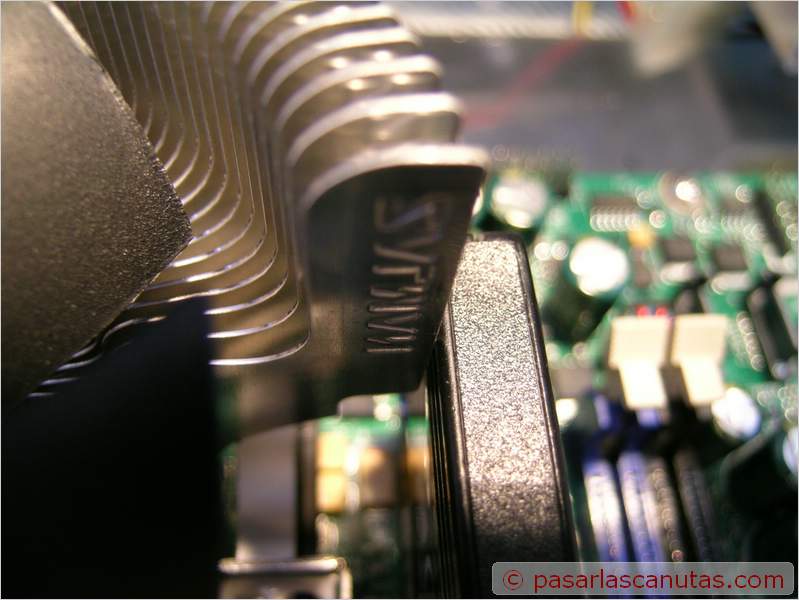

foto de memoria y disipador que rozan ligeramente - Ensamblaje de pc - Montar CPU y dar pasta térmica

... para probar si se puede instalar: se salvaría por pelos (luego las insertaré en slots 0B y 1B, los negros, porque solamente voy a usar dos) ...

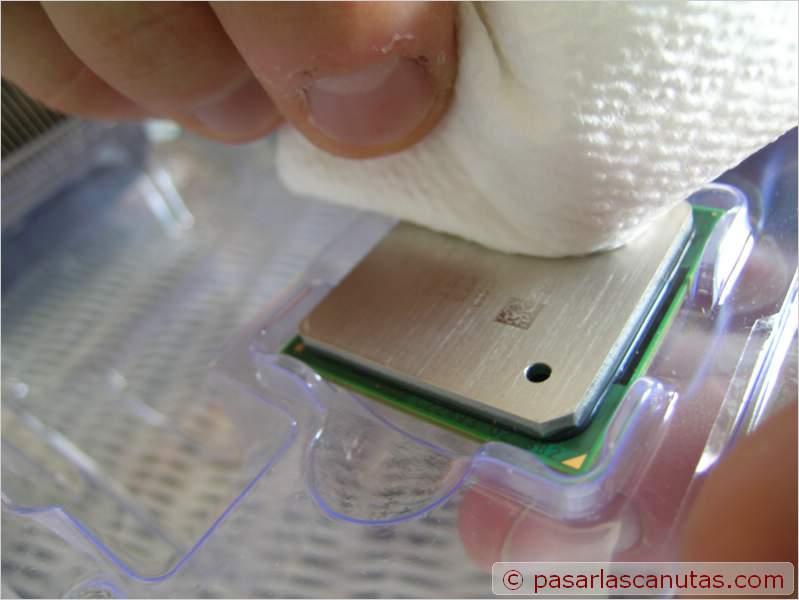

foto de limpiar CPU - Ensamblaje de pc - Montar CPU y dar pasta térmica

... ahora limpio con alcohol la superficie metálica de contacto térmico de la CPU. Si por cualquier circunstancia esta superficie metálica llevase pegada alguna etiqueta, hay que quitarla ...

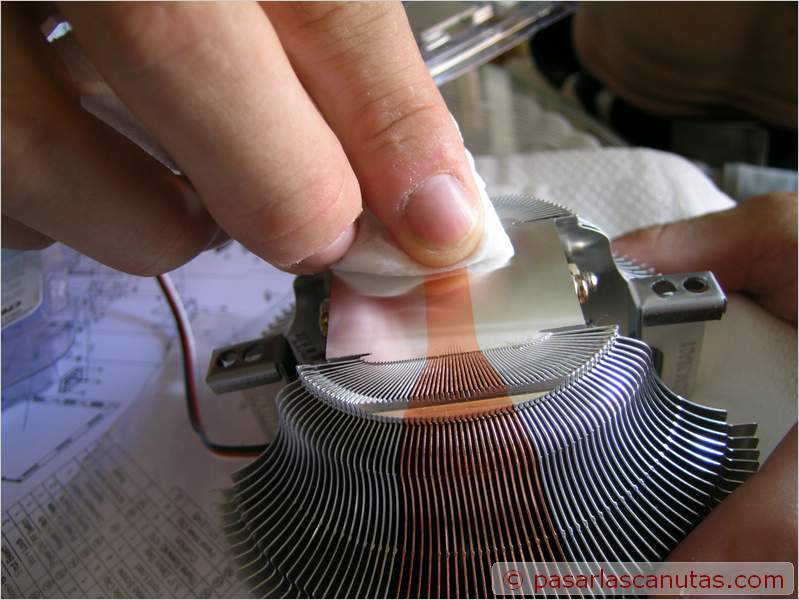

foto de limpiar disipador - Ensamblaje de pc - Montar CPU y dar pasta térmica

... y la superficie correspondiente del disipador (cuyo pulido me parece suficientemente bueno). Si por cualquier circunstancia esta superficie metálica llevase pegada alguna etiqueta, hay que quitarla ...

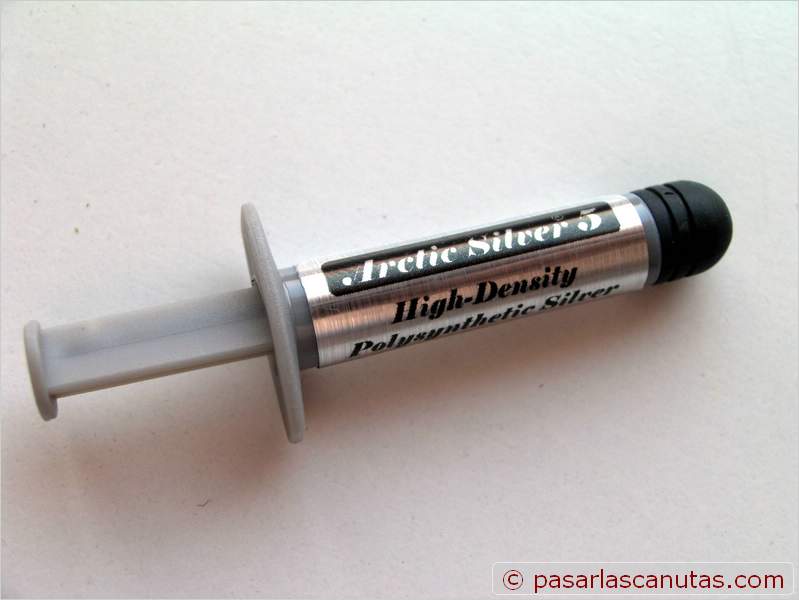

foto de tubo de pasta térmica de plata Arctic Silver - Ensamblaje de pc - Montar CPU y dar pasta térmica

... cojo el tubito de pasta térmica de plata (cada vez los hacen más pequeños) ...

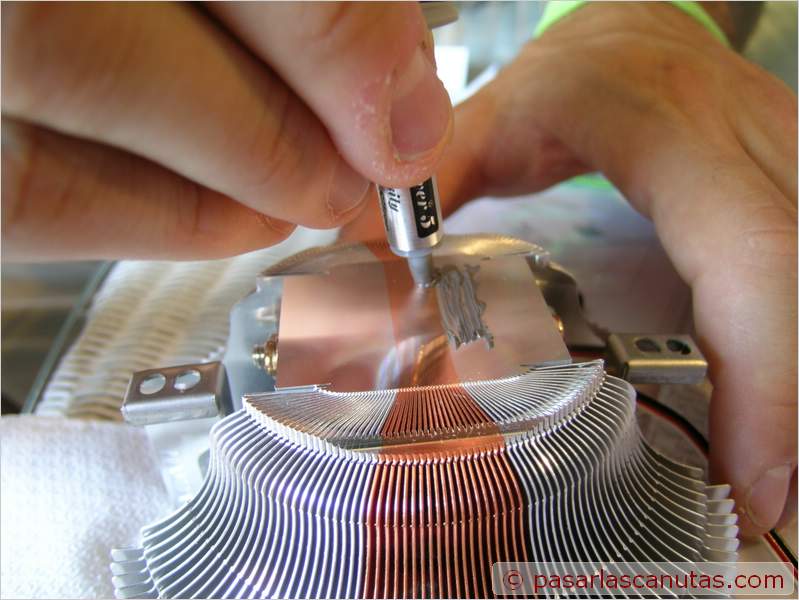

foto de aplicar pasta termica de plata - Ensamblaje de pc - Montar CPU y dar pasta térmica

... y pongo un poquito en el disipador ( muy poco ). Al final de este reportaje, en la página 9 - posibles preguntas, comentamos el criterio del fabricante de la pasta, que es diferente ...

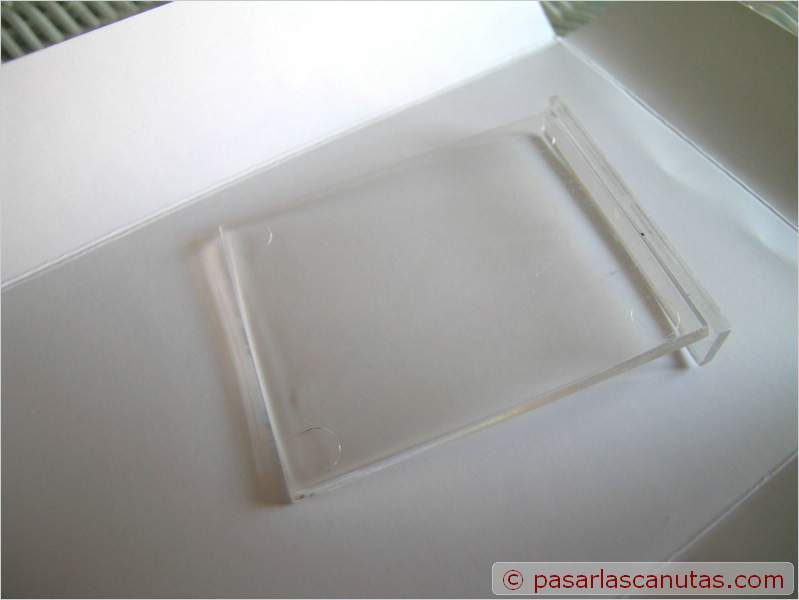

foto de mini espátula para aplicar uniformemente pasta térmica - Ensamblaje de pc - Montar CPU y dar pasta térmica

... Aunque yo acostumbro a usar una cuchilla nueva y limpia con alcohol de un cutter grande, esta vez, para que se vea ...
foto de extender pasta térmica - Ensamblaje de pc - Montar CPU y dar pasta térmica

... mejor, voy a extender la pasta térmica con una tapa transparente de una cajita de tornillos cuyo borde he repasado con una lija muy fina.
foto de fina película de pasta térmica uniformemente distribuída sobre el disipador - Ensamblaje de pc - Montar CPU y dar pasta térmica

Doy pasadas cruzadas, apretando suavemente y retirando toda la pasta que sobre, para que quede solamente una capa muy fina ...

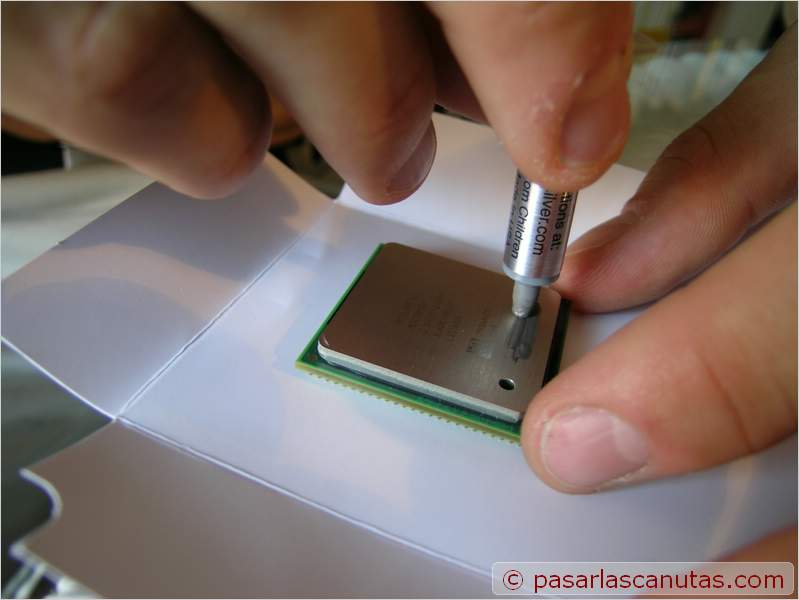

foto de dar pasta térmica en CPU - Ensamblaje de pc - Montar CPU y dar pasta térmica

... pongo otro poquito sobre la CPU, con cuidado de no tocar los pines de conexión ...
foto de fina película de pasta termica uniformemente distribuída en el dispersor termico metálico grande de una CPU socket PGA 478 - Ensamblaje de pc - Montar CPU y dar pasta térmica

... aunque estemos usando pulsera antiestática, y lo extiendo también, dejando una película muy fina ...
