Conectar LAN y RDSI por un solo cable UTP de 4 pares

Bricolaje de PC. 35 fotos sobre como aprovechar un cable utp de 4 pares para conectar lan y rdsi al mismo tiempo

Me encontré con el problema de tener que conectar LAN y RDSI en un ordenador y sólo disponía de un cable UTP. Lo pude realizar, ya que cada conexión sólo utiliza dos pares y el cable tiene cuatro. Naturalmente que esto se salta la ortodoxia, pero me evitó el dolor de cabeza de tender un nuevo cable, y, desde luego, la solución funcionó

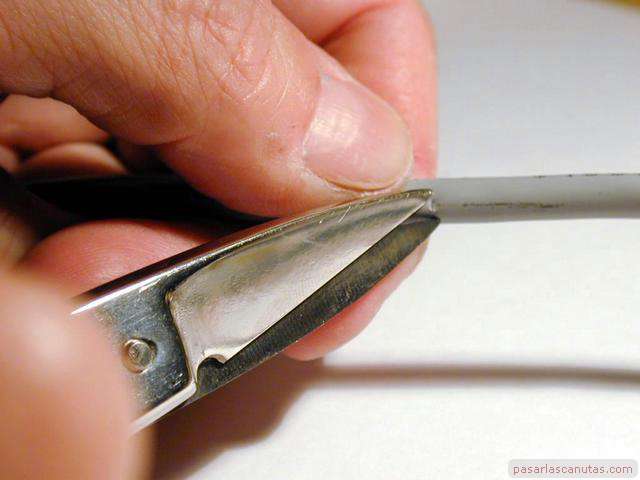

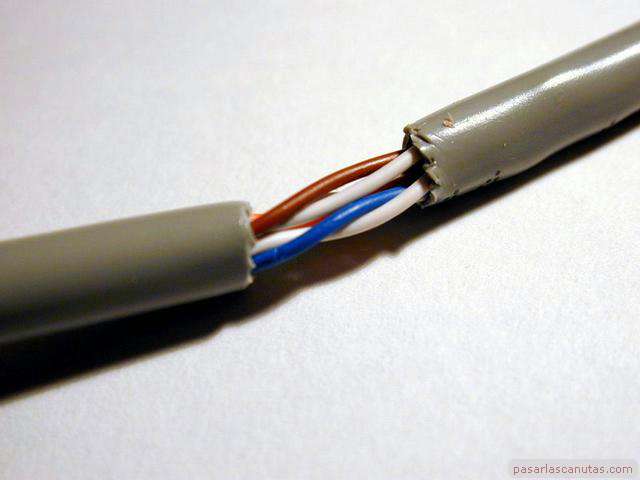

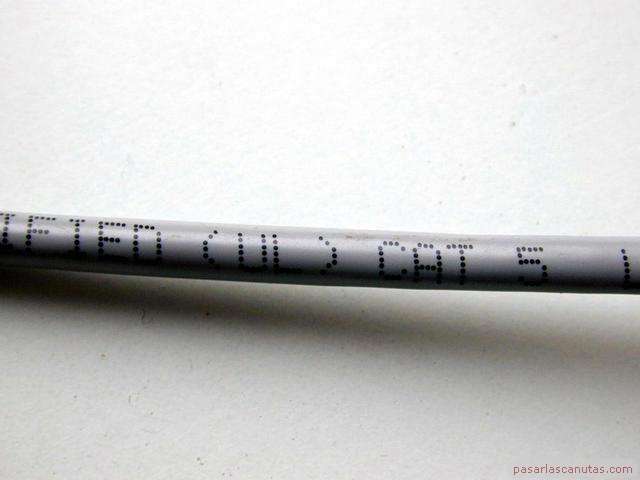

El cable UTP categoría 5	Con la punta de unas tijeras ...	... separamos un trozo de camisa ...	... de unos 15-25 cm ...

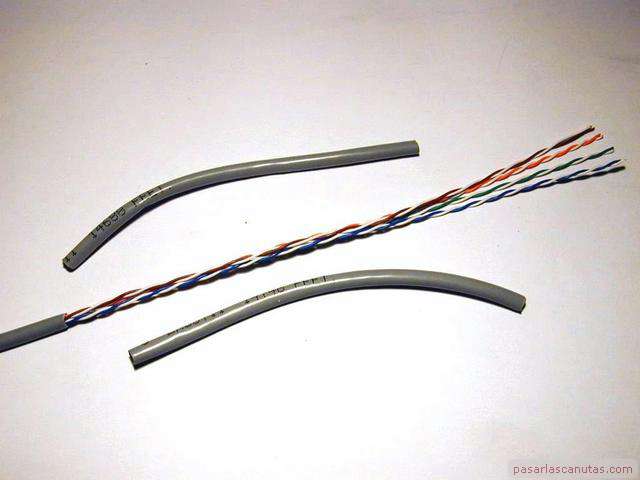

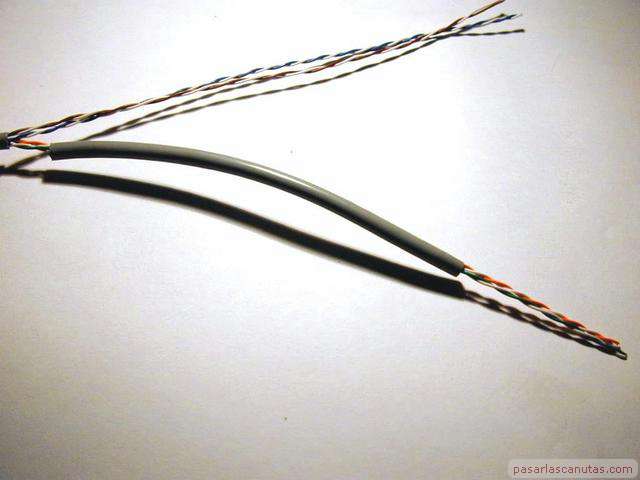

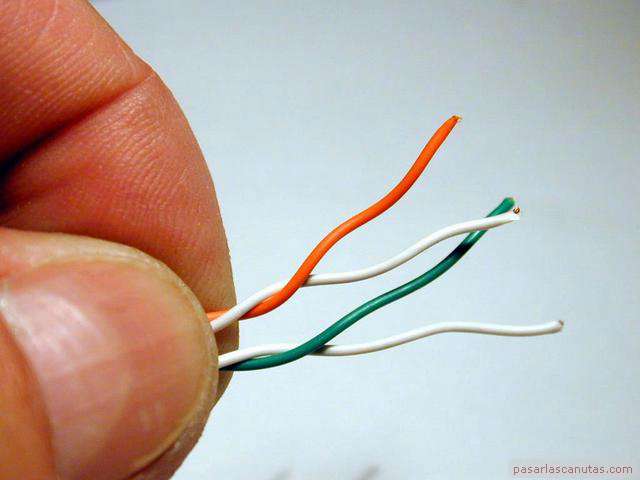

... y luego, otro igual, cortando los pares que han quedado pelados 5-10 cm. más largos que las camisas	Para hacer la conexión de LAN, cogemos los pares verde con blanco y naranja con blanco ...	... y los metemos dentro de una camisa ...	... abrimos las puntas ...

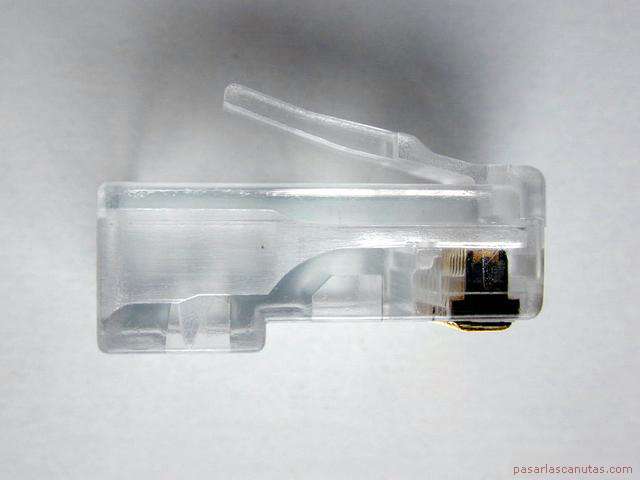

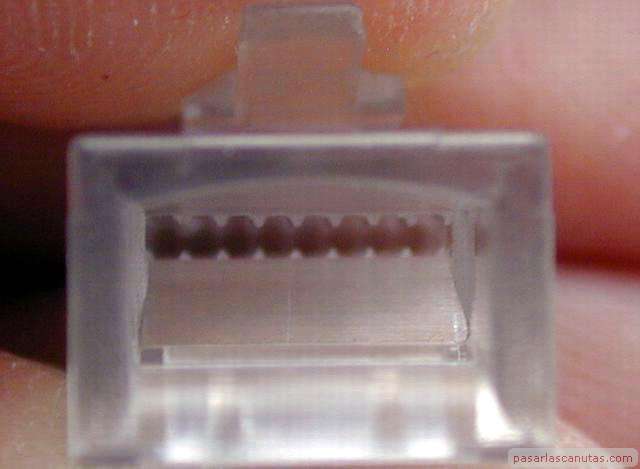

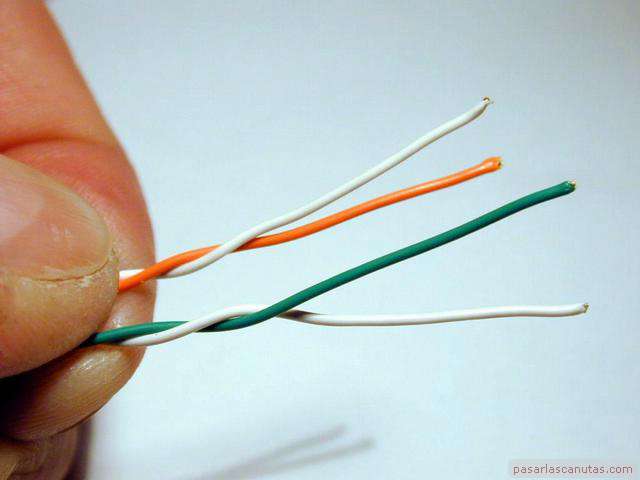

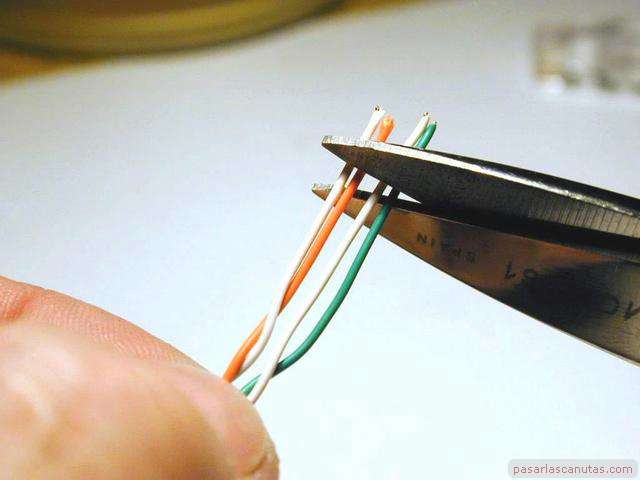

... las enderezamos (obervad que un cable blanco es pareja del naranja, y otro del verde)...	... y las cortamos todas igual, sin perder de vista las parejas. (No se puede cambiar un cable blanco por el otro)...	Después cogemos un conector RJ45 (8 contactos) para crimpar	(en esta vista se ven los carriles interiores por donde debemos introducir los cables)

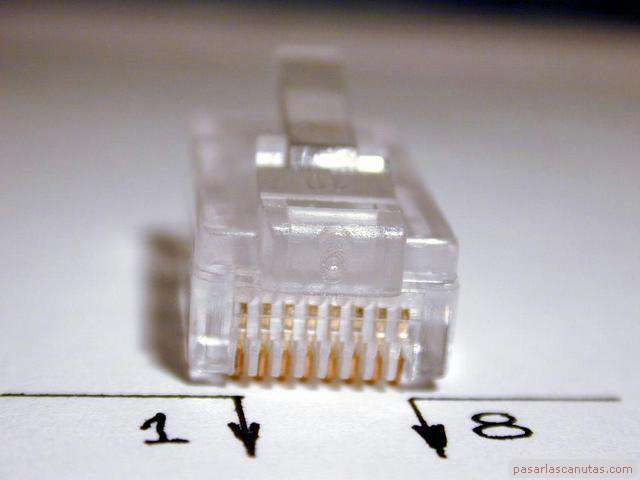

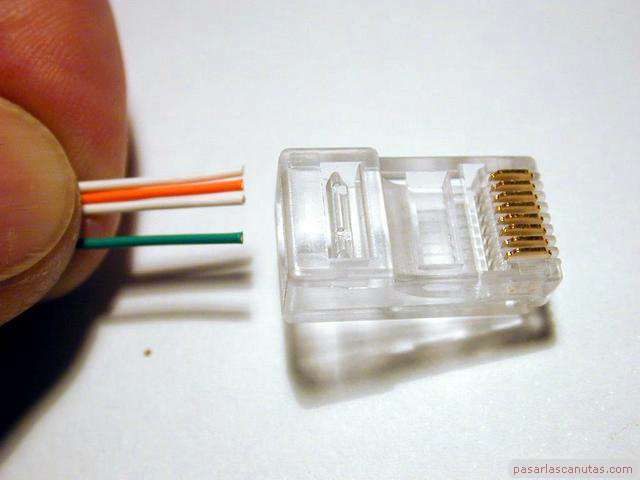

(en esta vista se ve la numeración de 1 a 8)	(y en esta otra también)	Ahora introducimos los cables, todos a la vez, y hasta el fondo, en el conector: aquí hay que ser cuidadosos:	el primer cable blanco que vemos por arriba es la pareja del naranja, el segundo es el naranja, el tercero es la pareja del verde (estos tres van juntos), y el verde tiene que entrar dejando dos carriles vacíos, es decir, ocupando sucesivamente los contactos 1, 2, 3 y 6.

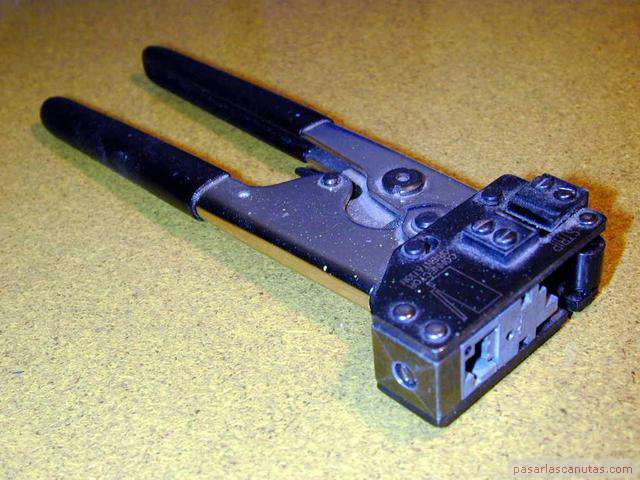

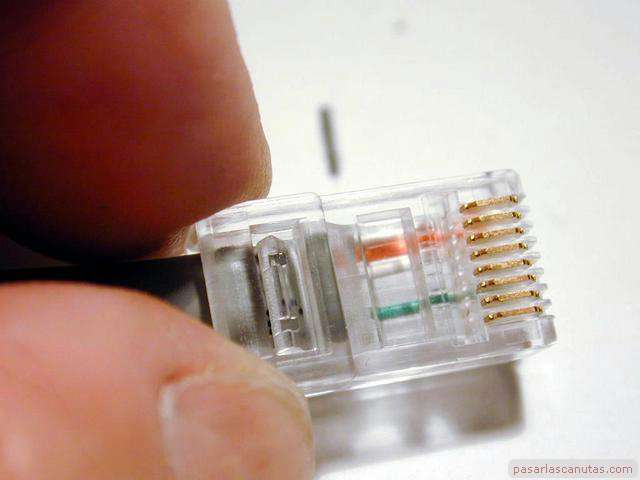

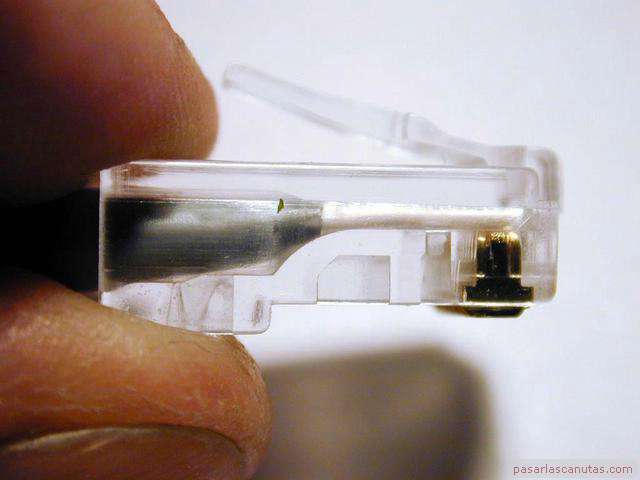

En esta fotografía los cables han entrado ya por los carriles que conducen a cada contacto (tienen que llegar hasta debajo de los contactos)	Ahora introducimos la camisa (tiene que entrar hasta la altura de la marca borrosa a lapicero)	Aquí se puede ver hasta dónde hay que meter la camisa (hay que tener cuidado de que los cables no se salgan)	Sin soltar el cable ni el conector, cogemos la herramienta de crimpar, la abrimos ...
