Bricolaje PC - partes de la placa base
PC hardware: tutorial en 46 fotos de las partes de la placa base o madre de un PC ordenador clónico o computadora.
pag 3

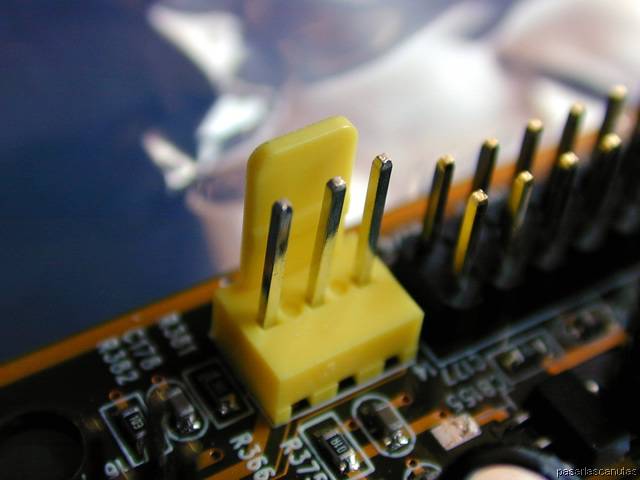

... este es uno de los cuatro conectores para ventiladores (dos amarillos, con medida de la velocidad del ventilador, y dos blancos, sin medida).

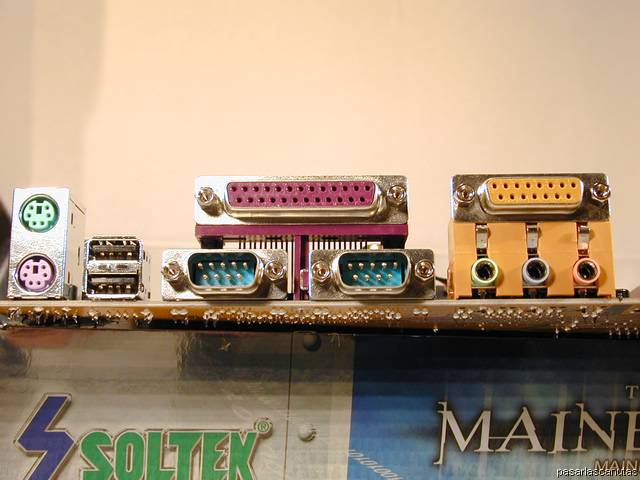

Vista de la placa base por detrás, con las conexiones externas: ...

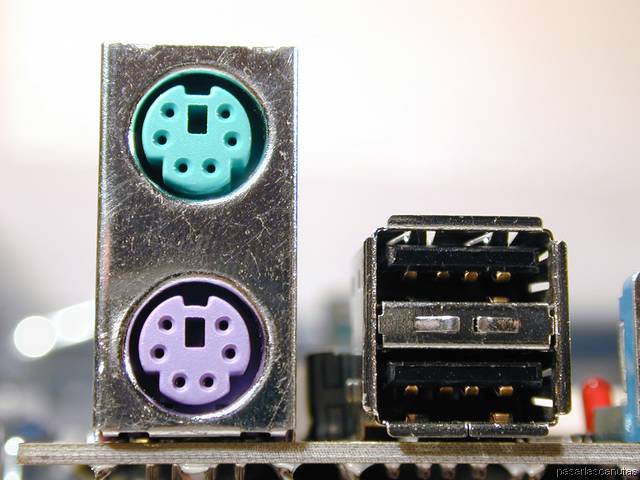

... conector de ratón (verde), conector de teclado (morado), 2 conectores USB (rectangulares) ...
... conector de puerto paralelo (morado), 2 conectores de puertos serie ...
... conector de joystick/MIDI (marrón, 15 pines), salida de sonido (line out, verde), entrada de sonido (line in, azul), entrada de micrófono (rojo).
Y por último, esta es una vista general con un resumen de las partes de la placa base (254 KB, 1200 X 900)
Por simplificación, hemos omitido una variedad de prestaciones y ajustes adicionales que permite esta placa base, como monitorizaciones, WOL, selección de Voltaje AGP, etc.
