64 fotos sobre comprobacion de cables UTP de red LAN ethernet RJ45 usando un tester o aparato de medida de cables de red de bolsillo. Mayo 2003
|

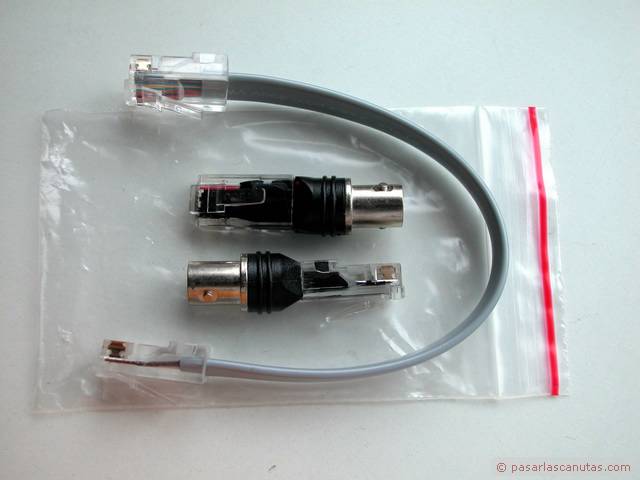

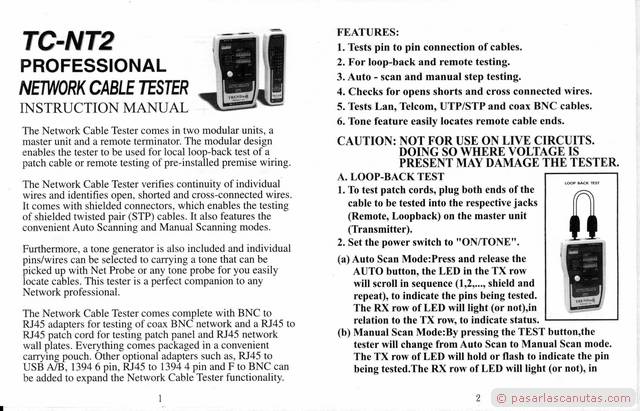

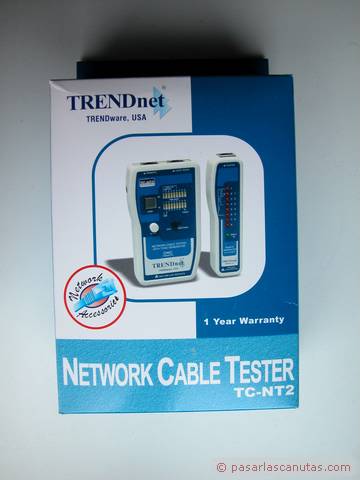

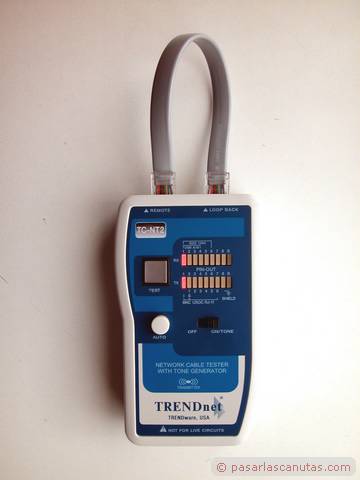

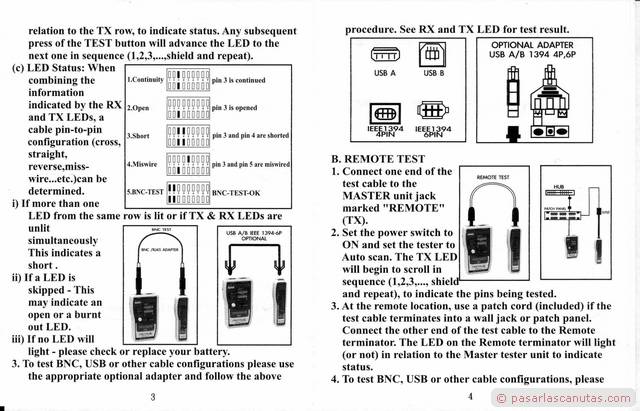

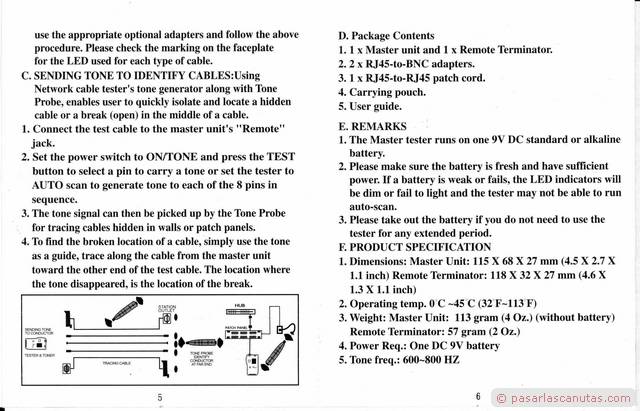

Pequeño tutorial en 64 fotos sobre cómo realizar pruebas sobre un cable UTP de red LAN RJ-45. Utilizamos en este caso un pequeño tester de bolsillo (examinador de red para cables tipo UTP, STP, Coaxial y Modular, código de Trendnet TC-NT2) que puede realizar pruebas secuenciales de continuidad y cruces sobre cada conductor, y que puede usarse también para pruebas similares sobre otros tipos de cables (con los adaptadores correspondientes, algunos opcionales que hay que pedir aparte). Es un equipo de prueba muy sencillo y económico que lógicamente no realiza pruebas de respuesta en frecuencia ni diafonía, y por tanto, no caracteriza la categoría de la conexión. Las pruebas se tienen que realizar sobre los cables desconectados, no sometidos a tensión. Este aparato de comprobación puede ser útil, tanto para pruebas básicas profesionales, por su transportabilidad y facilidad de uso, como en colegios y pequeñas empresas, en donde un aparato más complejo no se usaría frecuentemente. En uso doméstico no será muy frecuente, aunque este reportaje obedece a la curiosidad que muchos me habéis expresado. En el reportaje construir un cable cruzado podéis ver la forma de hacer un cable cruzado, con detalle del crimpado del cable UTP tanto al conector macho RJ45 con la conexión T568B (en este caso directa) como con la conexión T568A (en este caso cruzada). Se puede ver en la tercera página de este reportaje una chapuza para improvisar un pequeño útil de uso doméstico para conectar rosetas RJ45 Cat5 en este ambiente doméstico. En aplicaciones profesionales, lógicamente, es obligado el uso de la herramienta al efecto, que en el caso del fabricante Trendnet tiene el código TC-PDT (herramienta de punch down). Nuestro agradecimiento a Flytech por habernos cedido el aparato de prueba de cables de red para la realización de este reportaje. |
