Fotos de una CPU

16 fotos de una CPU, detalle de pastillas y puentes L1. Enero 2002. Rev. Enero 2003

16 fotos de la CPU AMD Athlon 1700 utilizada en nuestro tutorial sobre Montaje de un PC, versión Enero de 2002. En ellas se pueden apreciar los detalles del chip del procesador así como los famosos puentes L1 de bloqueo (o desbloqueo) del multiplicador del reloj de la CPU, punto de atracción de muchos aficionados al overclocking.

Las marcas registradas son propiedad de sus respectivos propietarios

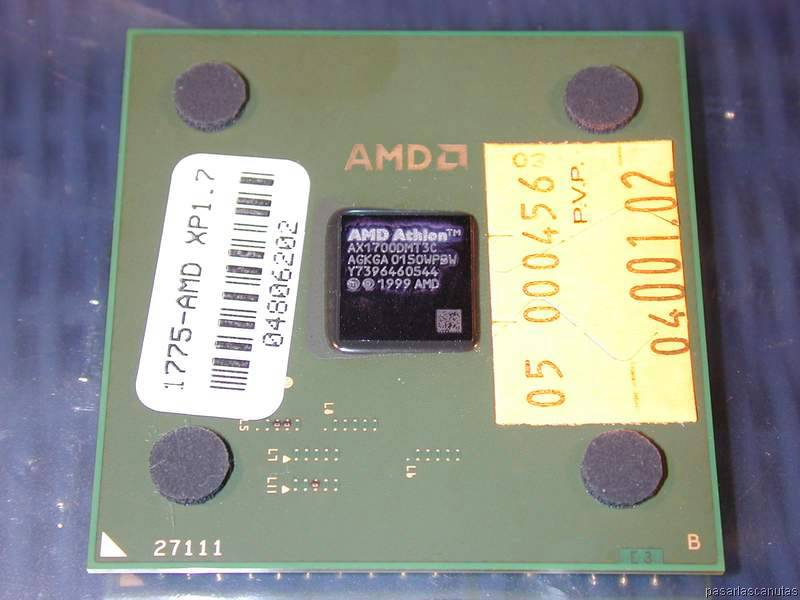

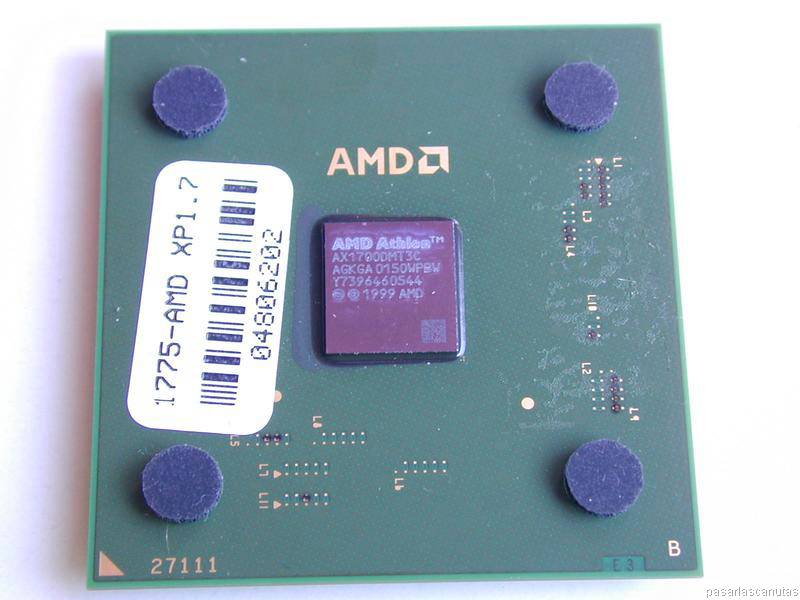

Esta es una foto de la CPU AMD Athlon 1700 por arriba: el rectángulo negro es el chip, con millones de transistores.

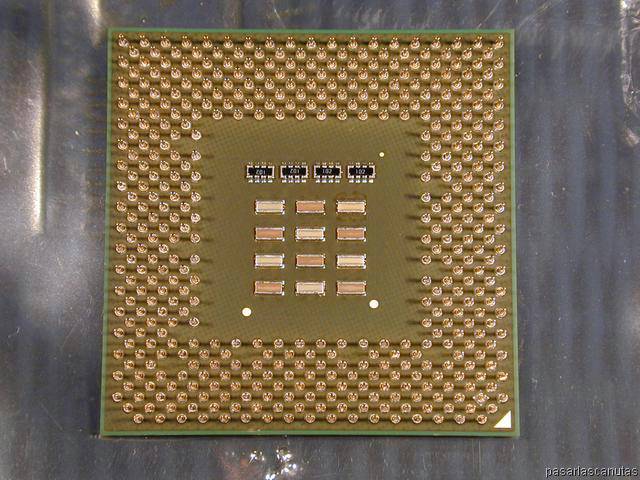

Esta es una foto de la CPU por abajo, con los 462 pines de conexión a la placa base y algunos componentes menores

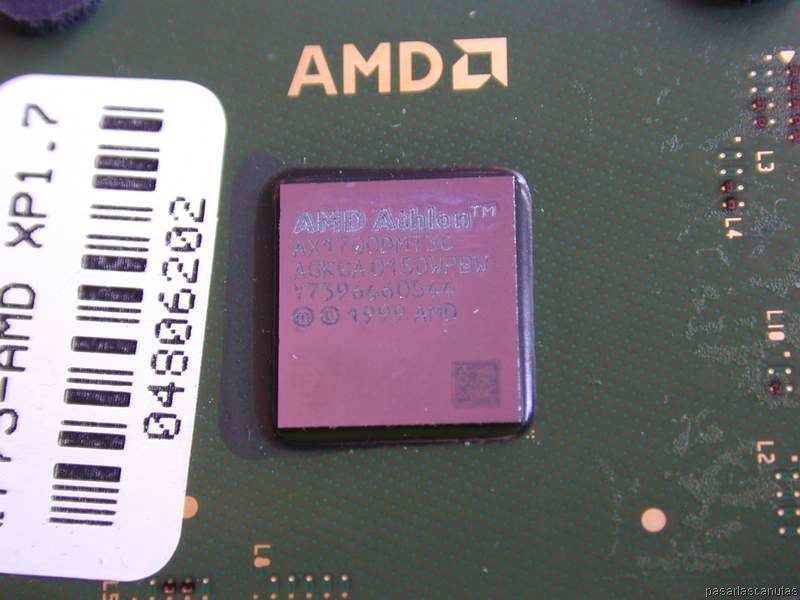

Esta es una foto del chip: actualmente es habitual que los chips, que van pegados sobre el soporte de circuito impreso, no lleven encapsulado metálico
En esta otra foto, ya despegada una de las etiquetas, quedan al descubierto las minúsculas pastillas (puntitos dorados) de los puentes L1, entre otros

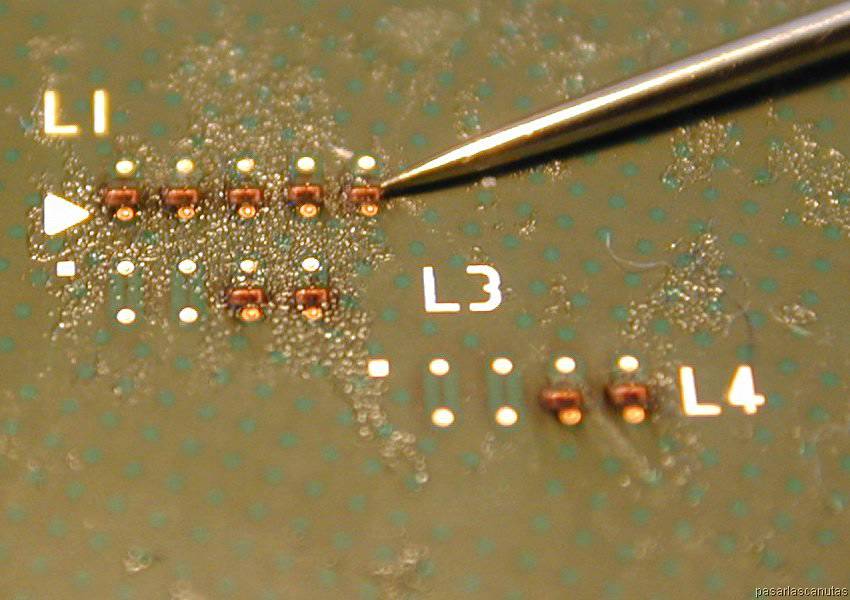

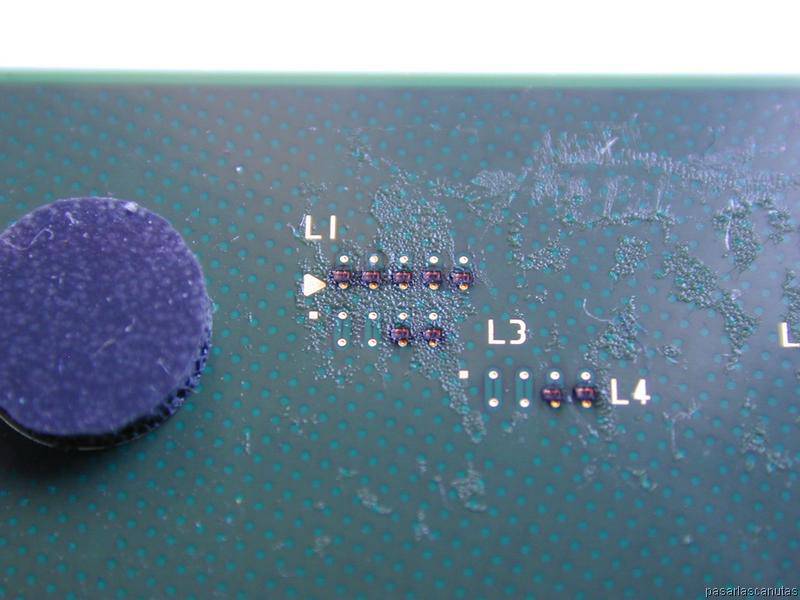

Foto de aproximación a los puentes L1 (se ven también los L3 y L4). Lo que parecen burbujas son restos de adhesivo de la pegatina

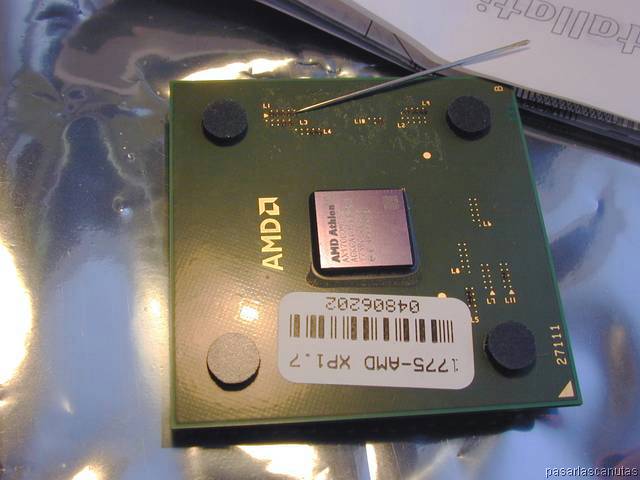

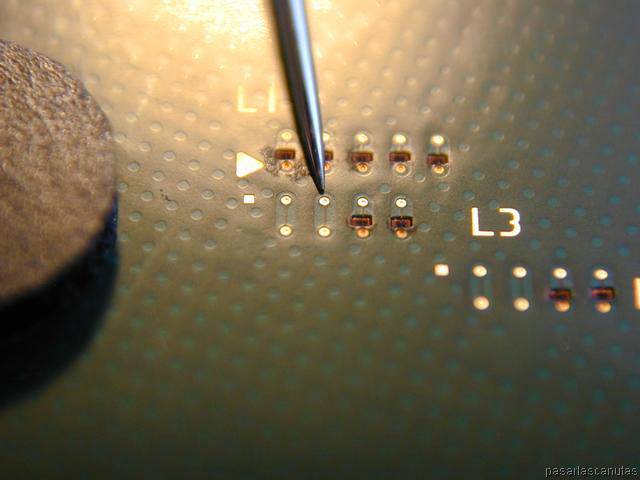

En esta foto vemos sobre la CPU una aguja fina de coser cuya punta está sobre la parte derecha de los puentes L1
foto comparativa de las pastillas y ruptura de los puentes L1 con una aguja

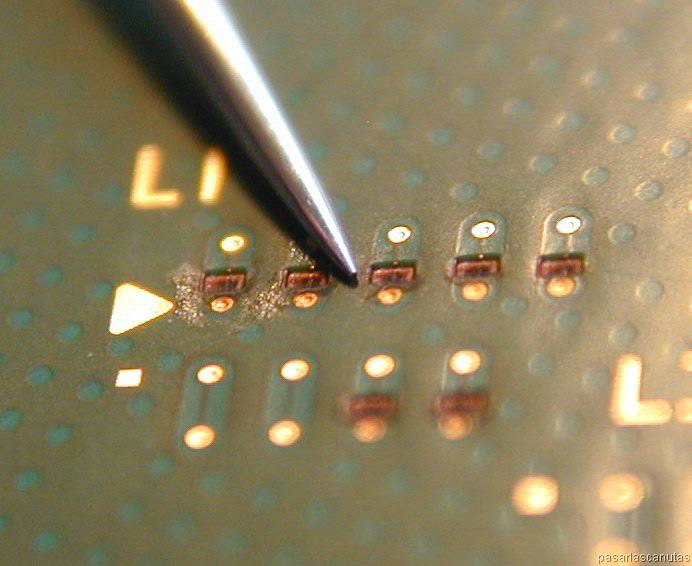

Detalle de aproximación de la foto anterior: la aguja apunta justo sobre el agujero realizado en fábrica con láser que ha roto el puente interno de L1 que está más a la derecha. Todavía no hemos limpiado la goma de la pegatina
foto de los agujeros realizados por láser en fábrica para cortar los puentes L1

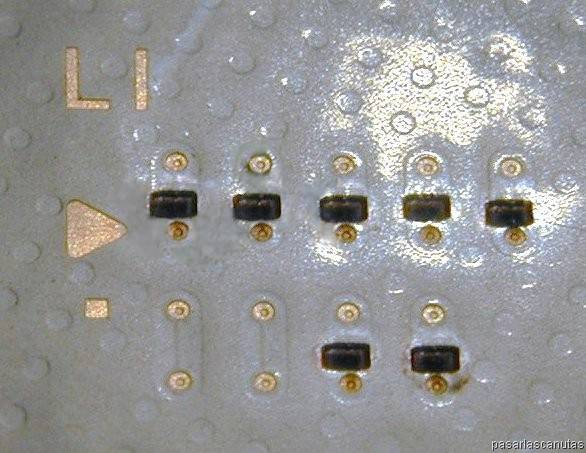

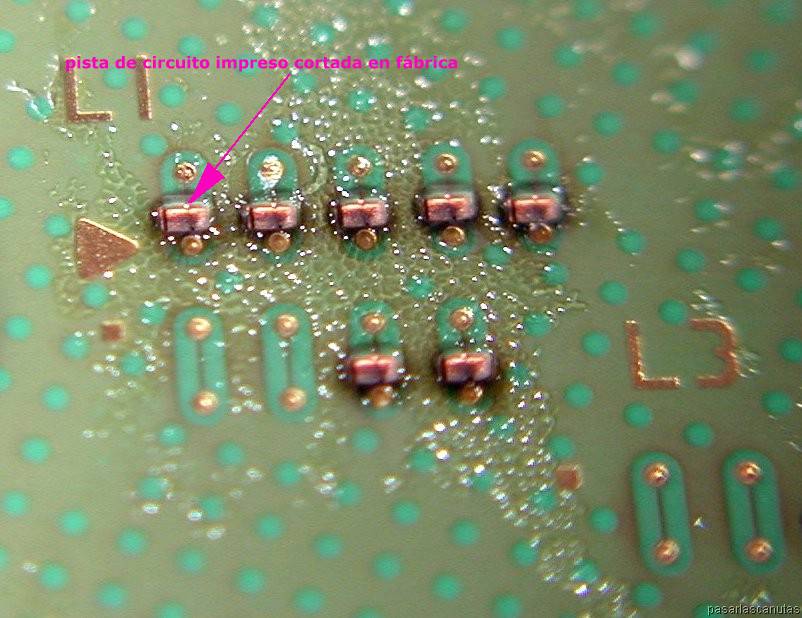

Aquí se pueden ver los cinco agujeros rectangulares realizados por el fabricante para romper en fábrica los puentes L1 y bloquear el multiplicador del reloj de la CPU. La punta de la flecha señala una pista interna de circuito impreso rota. Más abajo, por transparencia, se pueden ver dos puentes L3 que no se han roto.

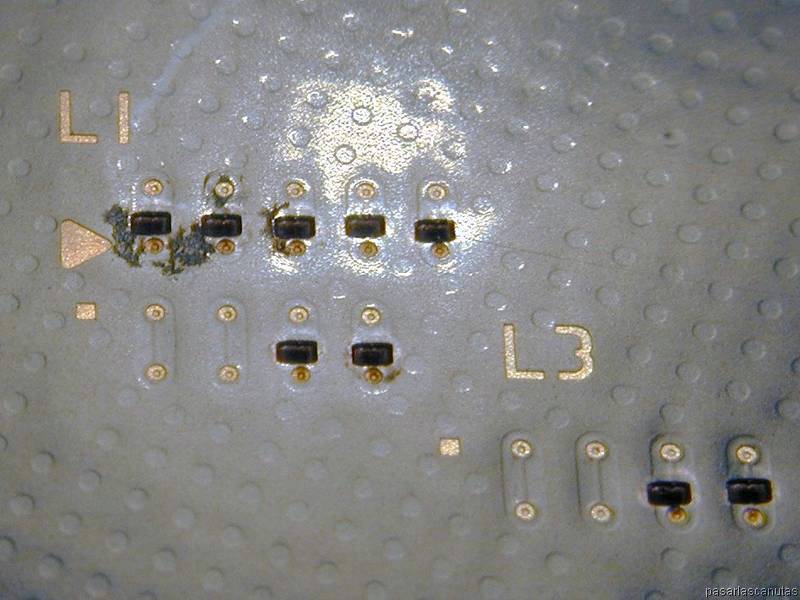

Esta otra foto de los puentes L1 de la CPU está hecha con otra iluminación y otro angulo. La punta de la flecha señala una pista interna de los puentes L3 no rota por el láser. Ya hemos limpiado la goma de la pegatina ...

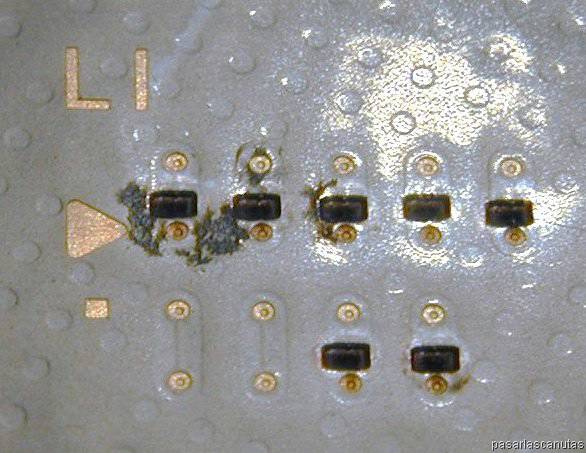

... o eso creíamos a simple vista: esta foto muestra restos de goma de la pegatina que aún quedan: no se ven fácilmente sin una buena lupa cuentahilos.
Otra foto desde otro ángulo ...
... y otra más cerca: los agujeros son tan pequeños que la punta de la aguja se ve redonda.
Esta secuencia de 4 fotos es una simulación de los pasos a realizar en caso de que algún día decidiéramos desbloquear el multiplicador de la CPU ...
... primero limpiar (yo uso alcohol, aunque se considere flojo) todo resto de goma y suciedad ...

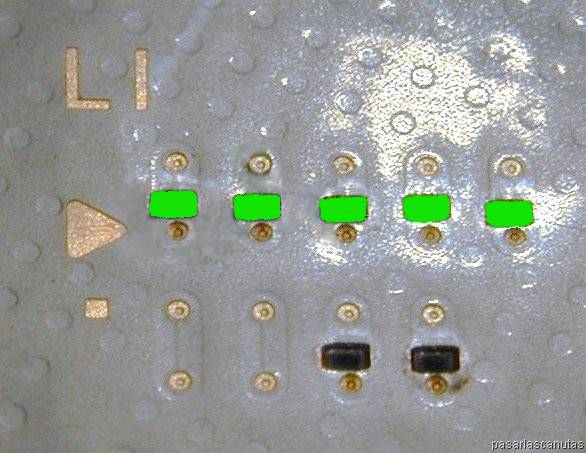

... después rellenar los agujeros con pegamento aislante (dibujados con verde en esta simulación, para que se vea claramente de lo que hablamos), ya que éstos pueden dejar al descubierto la capa de cobre conectada a masa del circuito multicapa en el que va montado la CPU, que hay que aislar ...

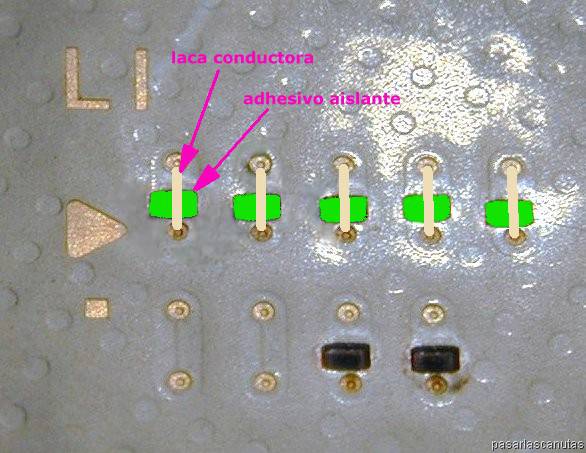

... y después unir cada pareja de pastillas metálicas con laca conductora (de baja resistividad, ya que la unión tiene que presentar baja resistencia, ya no vale el grafito). En el dibujo de simulación, los cinco puentes están en amarillo. No se tienen que tocar entre ellos, lo que parece fácil en el dibujo, pero en la realidad no lo es tanto.

En el caso de la CPU que os hemos mostrado en las fotos, la realización práctica para volver a conectar los 5 puentas L1 no es precisamente sencilla. Como habéis podido ver, los agujeros rectangulares por láser están totalmente descentrados, lo que va a hacer difícil rellenarlos con pegamento aislante y no cubrir las pastillas doradas que se necesita que estén limpias para que se les adhiera la laca de alta conductividad. Si las pastillas se cubren de pegamento, no será fácil limpiarlas.

Como seguramente ya sabréis, podéis ver una realización práctica de conexión de puentes L1 con fotos en Tom's Hardware Guide, en su artículo: Plastic Surgery: Releasing The Athlon XP To hit 2000+

Si algún día llegamos a hacer algo similar en nuestra CPU y pensamos que el procedimiento aporta algo adicional a lo que podéis ver en el enlace mencionado, lo publicaremos (para no aportar nada adicional, basta con respetar el enlace). Hace ya tiempo que tengo encima de mi mesa un frasquito que pone Greven Leitsilber (laca conductora con plata) ...

En este sitio alemán hay un trabajo muy detallado (en alemán e inglés) sobre las opciones de desbloqueo de la CPU en función del tipo de procesador y velocidad, que me parece interesante: Workshop de OverClocked inside. Se puede escoger la guía gráfica que interesa. (Si sabes alemán, pues mejor todavía)
