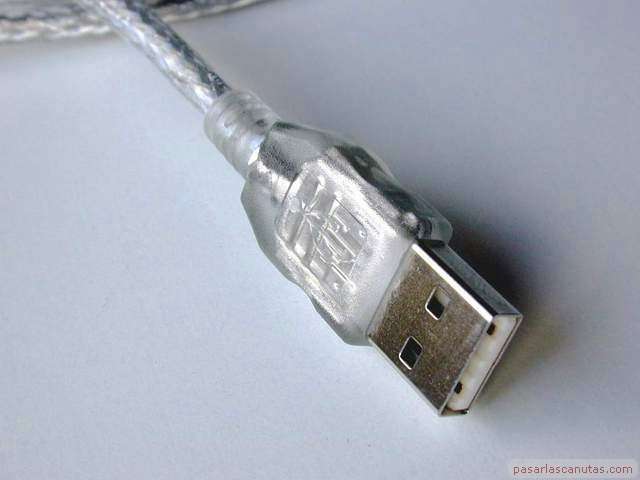

Muchos de los nuevos dispositivos acaban en un conector como éste ... |
... lo llaman USB (bus serie universal). No sabía si un PC comprado hace algo más

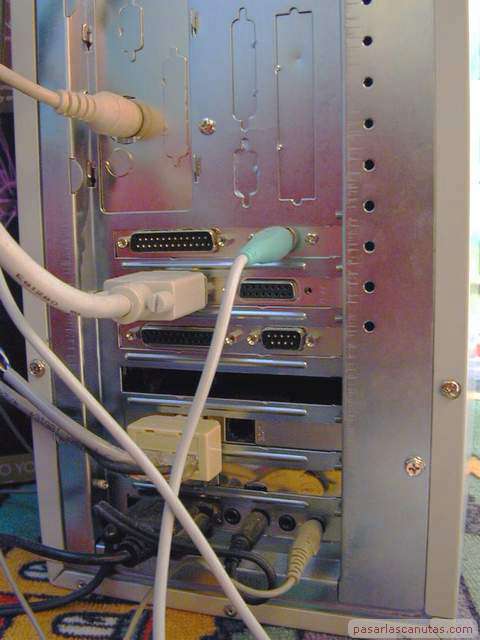

de 2 años (en 1998) admitía dispositivos de este tipo, así que, lleno de esperanza, miré ... |
... el PC por detrás, a ver si encontraba algún enchufe donde cupiera este conector, pero no fue así. |
Había visto en catálogo que una placa Cyclone que ocupaba una ranura PCI tenía dos
puertos USB, pero la idea de meter una placa en el PC sólo para esto no me gustaba, así que estudié varios manuales
de placas base que cayeron en mis manos, descubriendo lo siguiente ... |
Placa ASUS P5A-B, del tipo AT: no tiene salida USB, pero ... |

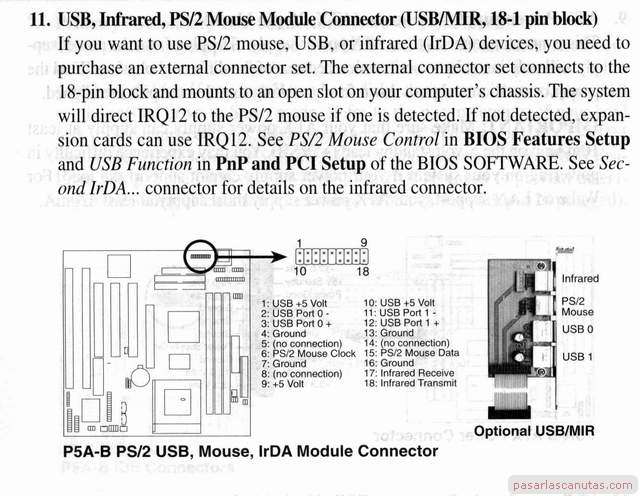

... en el manual indica que la electrónica está preparada para USB ... |
... aunque hay que comprar una plaquita con cable disponible en el comercio, y conectarla a la placa base
(esta plaquita cuesta la tercera parte que la placa PCI) ... |

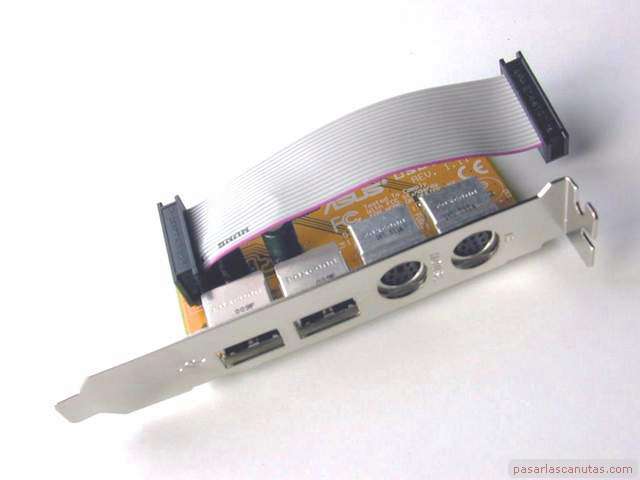

... esta es la placa de conexion ... |

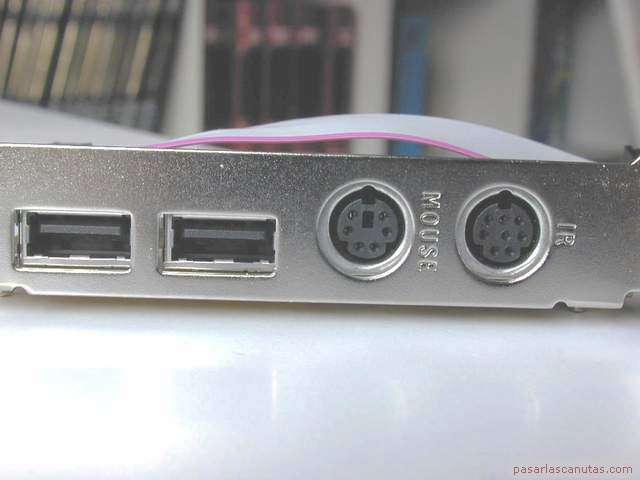

... así se vería desde la trasera del PC. |
Este manual de otra placa base (no veo la marca) ... |
... a pesar de su antigüedad, también indica que la placa base está preparada para USB... |

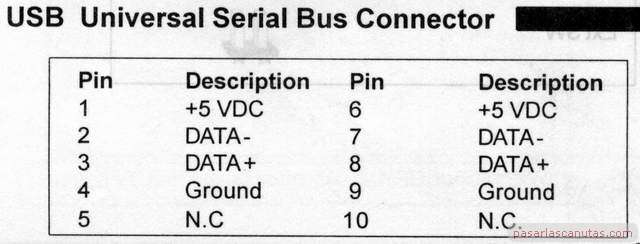

... el conector es más corto, pero los cuatro pines que utiliza cada conexión USB están alineados como en la placa ASUS,
lo que me indujo a pensar que podría usar la misma plaquita. |

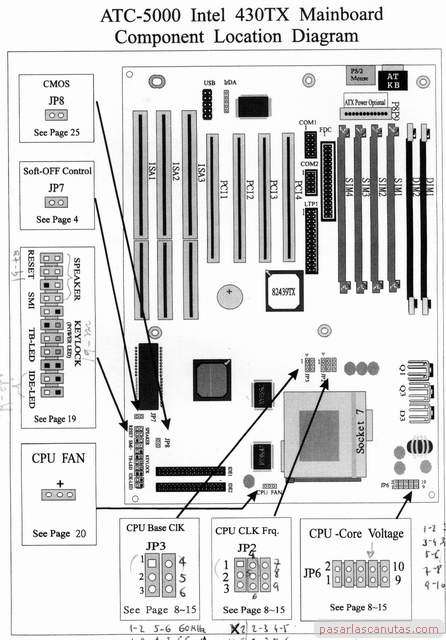

Este otro manual, de una placa base ATC-5000 (con Intel 430 TX) ... |
... también indica estar preparado para USB, aunque la placa no lleva los conectores, y en este caso ... |
... una de las conexiones USB está invertida con respecto a la otra, es decir, que tendríamos que modificar el cable
de la plaquita de ASUS para poderla usar aquí. |

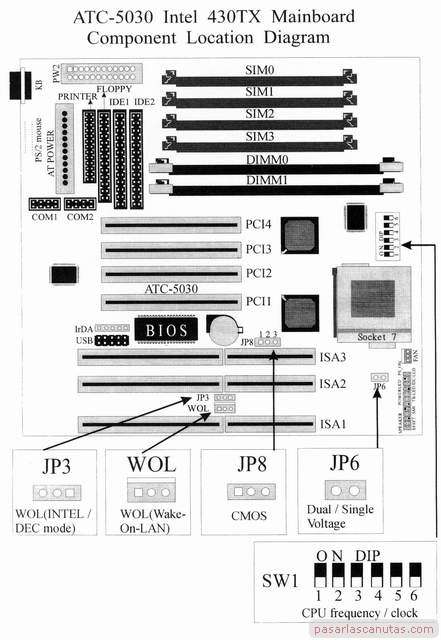

En este manual, de una placa base ATC-5030 (también con Intel 430 TX) ... |
... nos vienen a decir lo mismo que en el anterior ... |

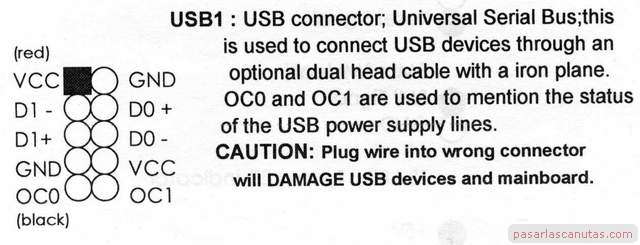

... y también avisándonos amablemente que si nos equivocamos en las conexiones la podemos jorobar (yo no he
podido encontrar en el mercado la placa que menciona este manual. Lo que sí es posible es encontrar plaquitas con las dos conexiones USB separadas en dos conectores independientes). |
En fin, ya he comprado varias plaquitas ASUS, que he ido instalando en distintos PC's, con
manuales como los que acabamos de ver, modificando en los que ha sido necesario, el cable de unión con la placa
base, y todos ellos tienen ya USB. |
Lo podéis ver en varios reportajes en el apartado
de
Informática Bricolaje PC.
|
