| Segunda alternativa de conexion S-video a Scart 1: soldar cable y conectores |
Utilizaré un rollo de cable coaxial o blindado de uso común en video, de impedancia característica 75 ohmios, (RG59) ...
|
... un conector macho S-video para soldar ...
|

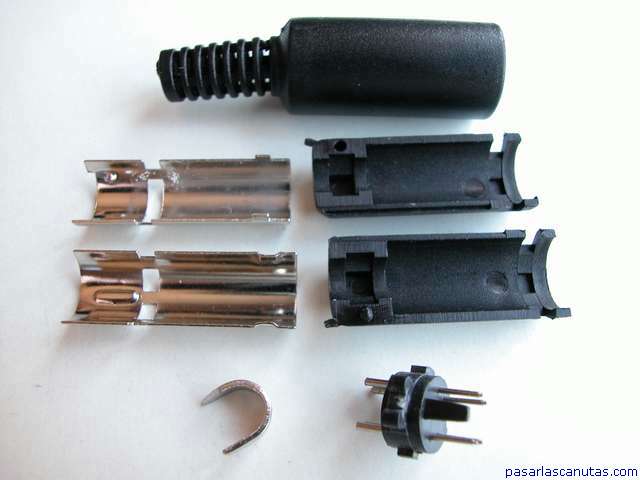

... que aquí vemos desmontado ...
|

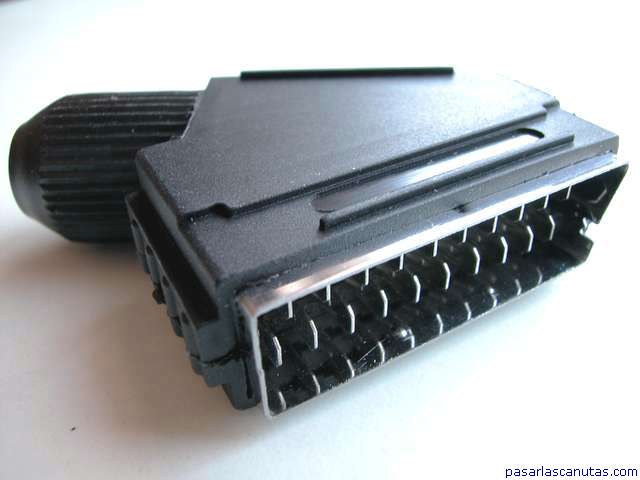

... un conector SCART para soldar ...
|
... que también vemos aquí desmontado ...
|

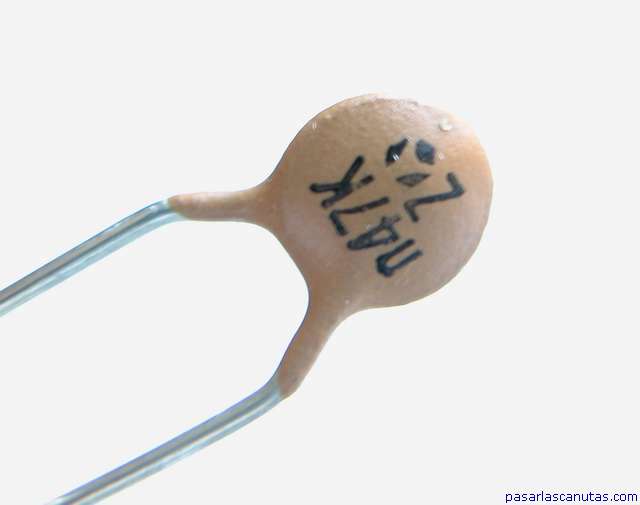

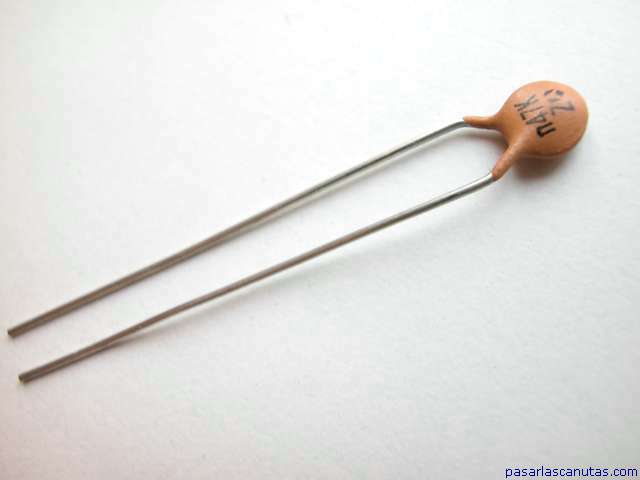

... y un condensador cerámico de 470 pF. ...
|
... detalle.
|

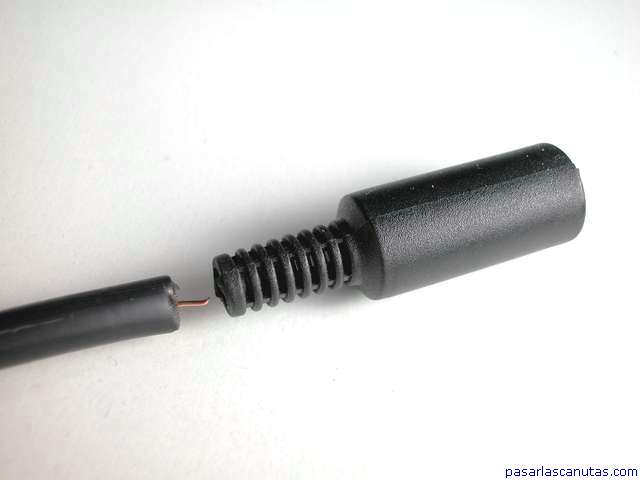

Comienzo intentando pasar el cable por la caperuza del conector S-video. No cabe ...
|
... así que corto la parte trasera de la caperuza ...
|

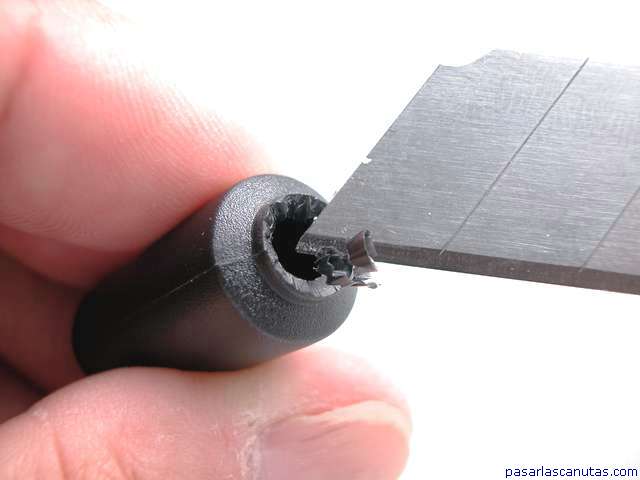

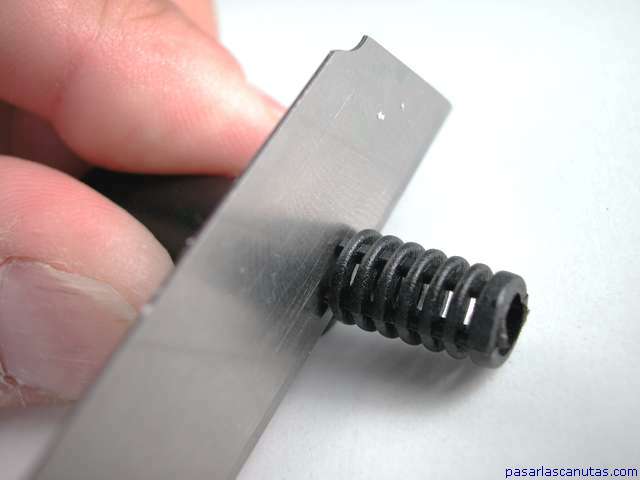

... y con una cuchilla u otra herramienta abro el agujero, hasta que pasa el cable ...
|

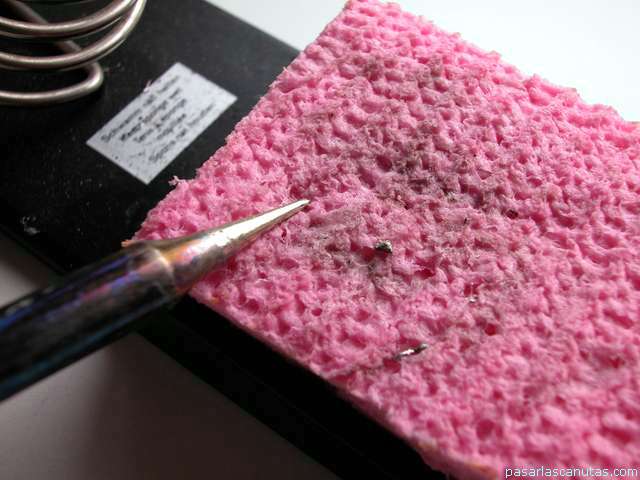

... limpio la punta del soldador (ver el soldador de electrónica) en la esponja humedecida ...
|

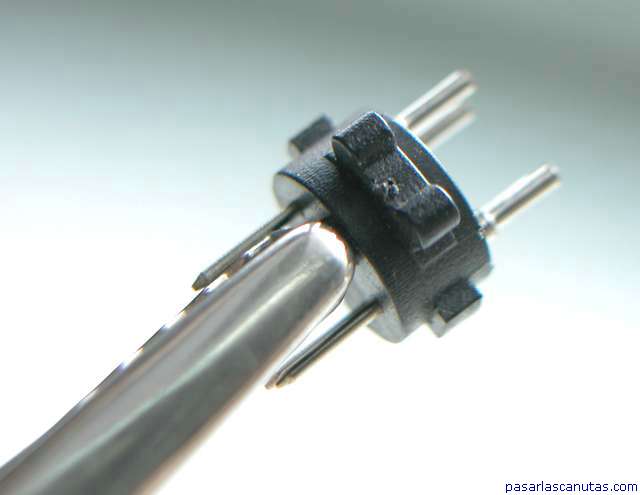

... sujeto la pieza de soldar del conector S-video ...
|

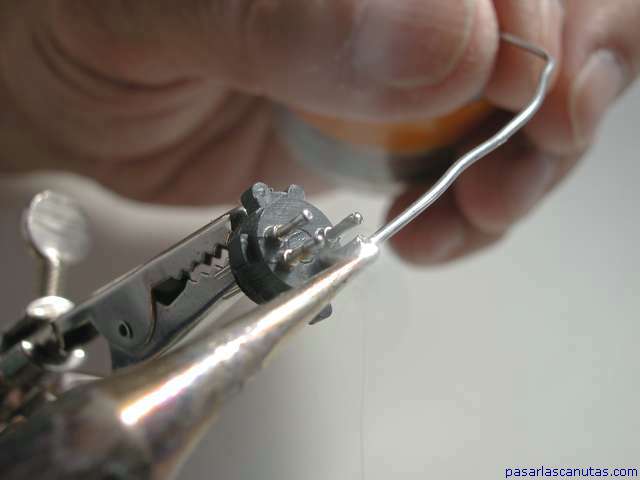

... y estaño las patillas por el lado de soldadura muy rápidamente porque el plástico se derrite ...
|

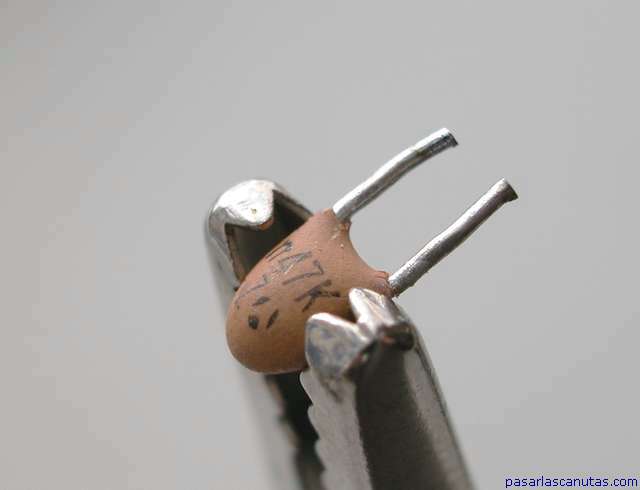

... corto las patillas del condensador y las cierro un poquito ...
|

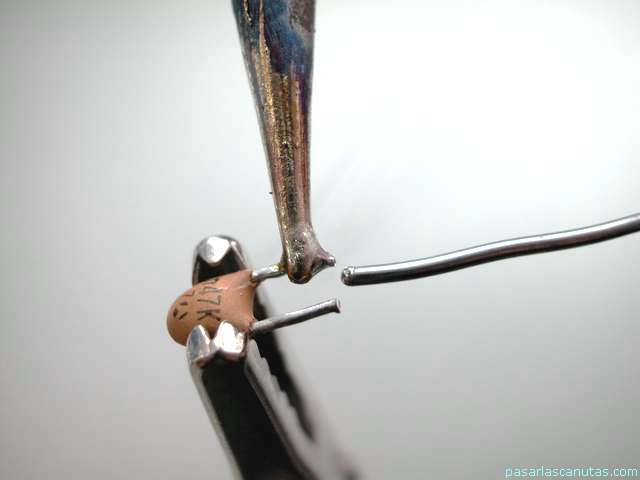

... las estaño también ...
|

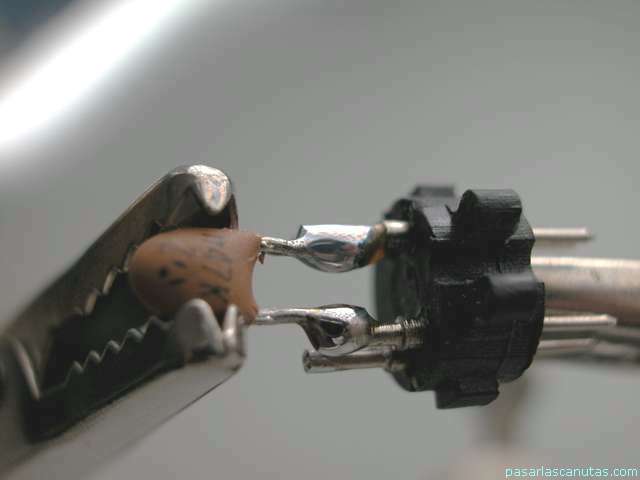

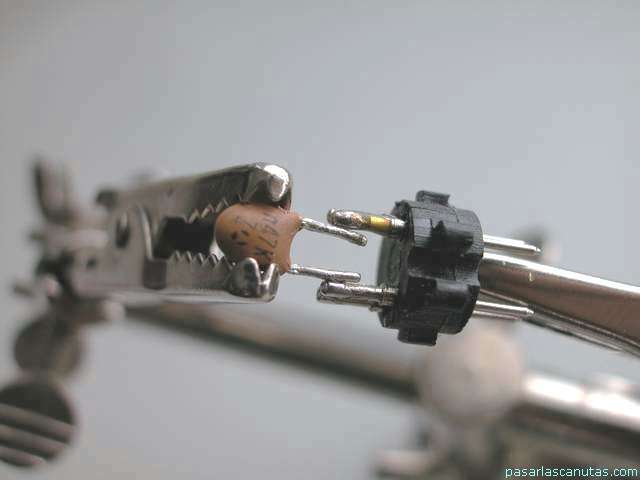

... y sujetándolo de esta forma (por dentro de las patillas 3 y 4 del conector S-video, lado soldadura) ...
|
... sueldo también rápidamente, calentando lo mínimo, porque el plástico se derrite enseguida.
|
Ahora, con las tijeras de electricista, quito el aislante exterior del cable ...
|
... separo la malla aproximadamente en dos mitades, corto una de ellas, retuerzo la otra mitad ...
|

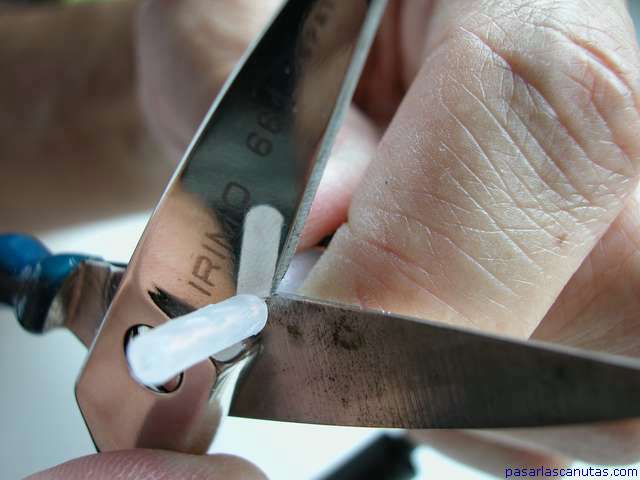

... y separo el aislante del conductor central.
|
