Conectar el PC a la TV
Conexion S-Video a Scart 1 (euroconector con entrada de video compuesto). Tutorial en 69 fotos. Mayo 2002. Rev Set 2002, Mar 2004
|

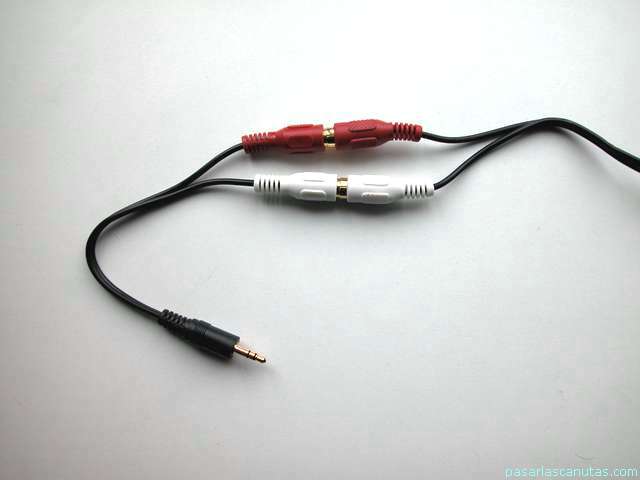

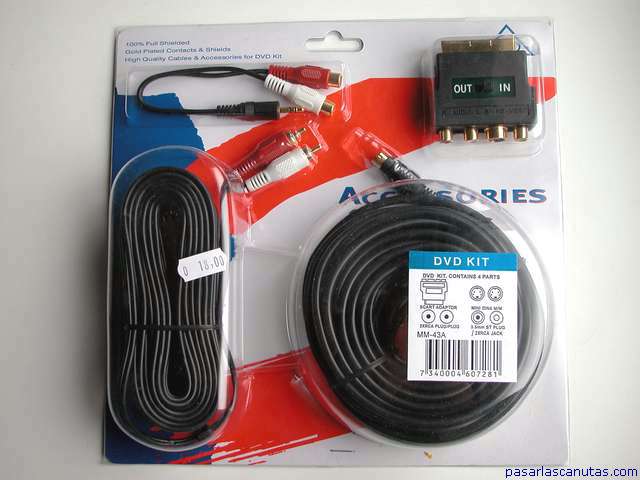

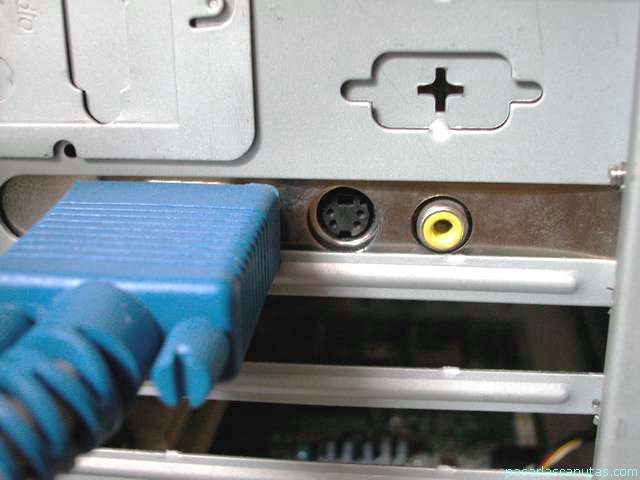

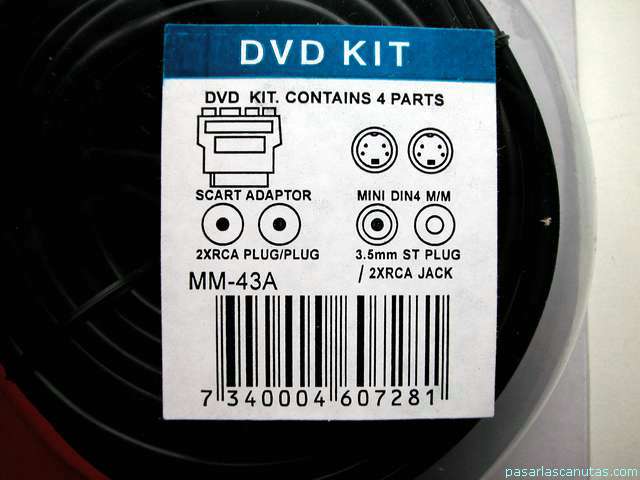

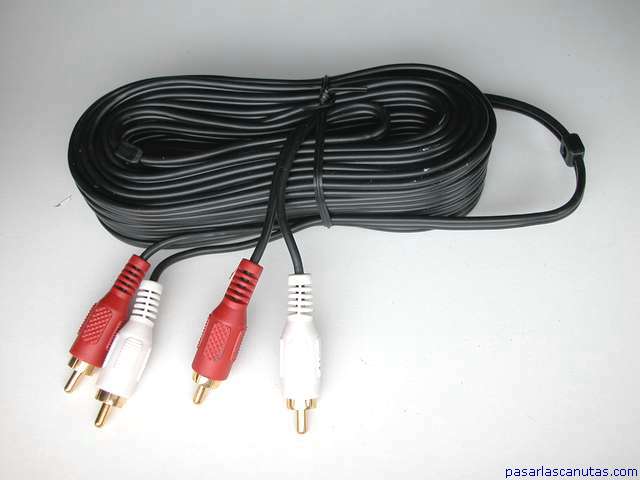

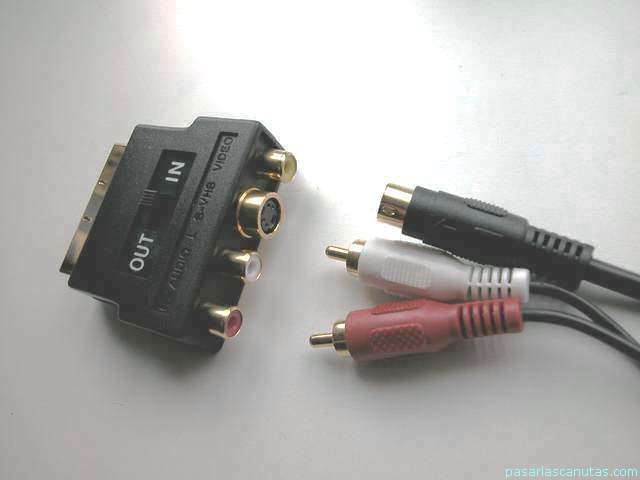

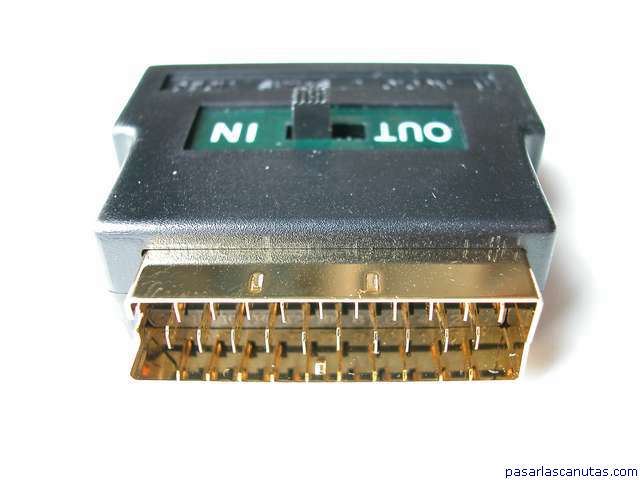

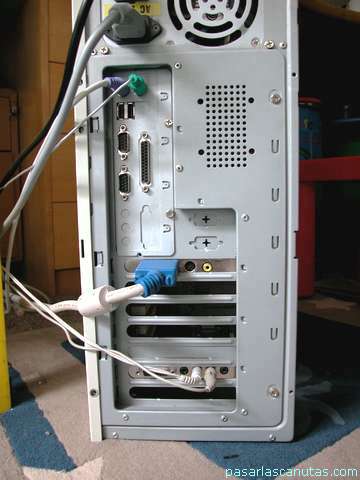

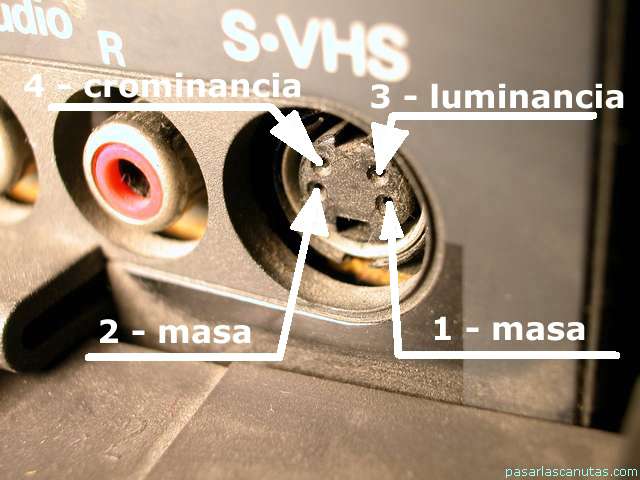

Normalmente para conectar la señal de video del PC a la TV se utiliza un cable comercial ya preparado al efecto, o un kit con el que se compone la conexión que se necesita, cuyo uso podéis ver en la secuencia de fotos de esta primera página de conectar el PC a TV. Prácticamente todas las tarjetas gráficas modernas tienen la salida del conector s-video de 4 , 7 o más pines configurable, de manera que pueden sacar s-video (luminancia por pin 3 y crominancia por pin 4, que podéis identificar en las fotos de abajo) o video compuesto por pin 3. De esta forma, la conexión no debe presentar problemas, ya que se puede escoger cualquiera de estas dos alternativas y, por tanto, que la señal se vea en color en cualquier tipo de televisor, tanto si tiene entrada s-video como de video compuesto. En algunas tarjetas gráficas antiguas, sin embargo, el tipo de salida no es configurable, ni siquiera por un puente de hardware; en este caso, cuando solamente se dispone de las señales de luminancia y crominancia separadas (S-video, pines 3 y 4), y no existe este tipo de entrada en el televisor, quizás por ser también algo antiguo, sino que únicamente tiene una entrada de video compuesto, al utilizar el kit de conexión convencional, la señal se ve en blanco y negro, no en color. No obstante, antes de atribuir como causa de ver la TV en blanco y negro a lo apuntado arriba, conviene repasar la lista de comprobación siguiente, ya que las causas más probables de ver el ordenador en la televisión en blanco y negro son: - errores varios de configuración de la tarjeta gráfica - tener configurado el sistema NTSC en un país en que se usa PAL-B/G (o viceversa) - tener configurada la salida s-video en la tarjeta gráfica, y conectada a una entrada de la TV que solamente acepta video compuesto (o viceversa) - fallos en las conexiones de los cables y/o conectores - demasiada longitud del cable que transporta la señal de video, o cable inadecuado (más de 15-20 m. de cable especial s-video o no usar RG-59 con video compuesto) En este manual - tutorial fotográfico de Pasarlascanutas os mostramos el ejercicio básico de cómo componer el kit, en una conexión normal y corriente (lo que debe ser suficiente en la mayor parte de los casos), y dos alternativas sobre cómo hacer una chapuza para que en el caso de una salida del PC de s-video rígida (no configurable) y una entrada de la tv de video compuesto rígida (con entrada única sin posibilidad de configuración ni adaptación), la señal de video se vea en color. El truco en este último caso, consiste en unir la señal de crominancia a través de un condensador de 470 pF. a la de luminancia. Esta forma de mezclar las dos señales está lejos de ser perfecta, pero tiene la cualidad de ser relativamente sencilla de aplicar, y el color se puede ver aceptablemente. Dado que el conector SCART, también llamado peritel o euroconector admite una gran diversidad de señales, tanto de entrada como de salida en sus 20 patillas de conexión, y que los circuitos electrónicos de cada fabricante pueden ser diferentes, no podemos asegurar que lo que aquí decimos sirva, ni sea seguro para el equipo, en todos los casos posibles. Lo que sí es seguro es que el reportaje está tomado sobre la vida real, como de costumbre en Pasarlascanutas: nosotros lo hemos usado en la realidad en varios televisores que no aceptaban otra conexión, y ha funcionado. Las pruebas están realizadas en España, con sistema PAL. Recomendamos ver previamente nuestros reportajes: - Conectores, señales y cables de video para conectar el PC a la Televisión. ( Información en forma de tabla gráfica con las distintas variantes posibles de conexion del ordenador a la television ). - Configurar la salida de tv de una tarjeta grafica GeForce. ( Tutorial en 17 fotos sobre configuracion de una tarjeta grafica GeForce para su conexión a la television ).
|
