Como hacer un conector cruzado rj45. Bricolaje PC

50 fotos sobre cómo modificar un adaptador H/H rj45 para convertirlo en una conexión de red lan ethernet cruzada. Pag 2

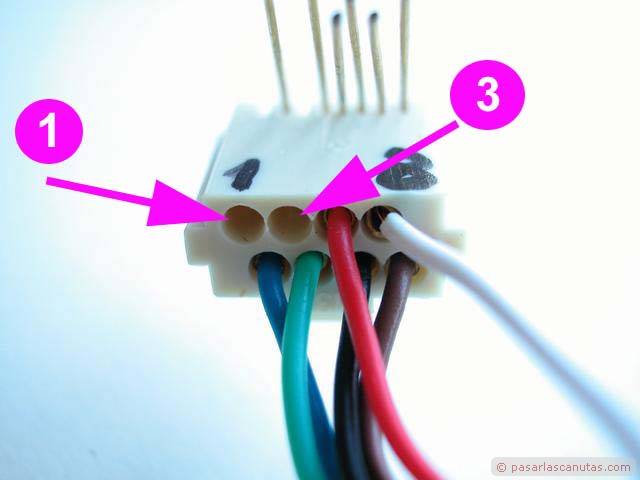

foto detalle de alojamientos 1 y 3 de los hilos de conexión del conector hembra rj45
... vista por detrás de los mismos huecos ...

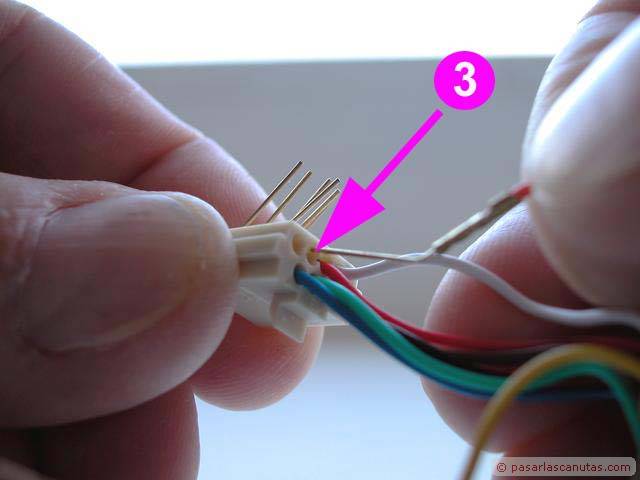

introduciendo el hilo naranja que viene del contacto número 1 del otro conector hembra por el alojamiento número 3 de este conector hembra (haciendo el cruce)
... introduzco el naranja por el 3 ...
contacto del hilo naranja en el 3
... hasta el fondo ...

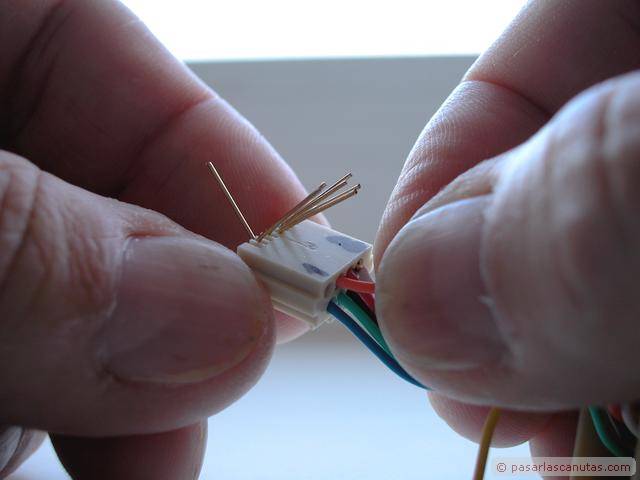

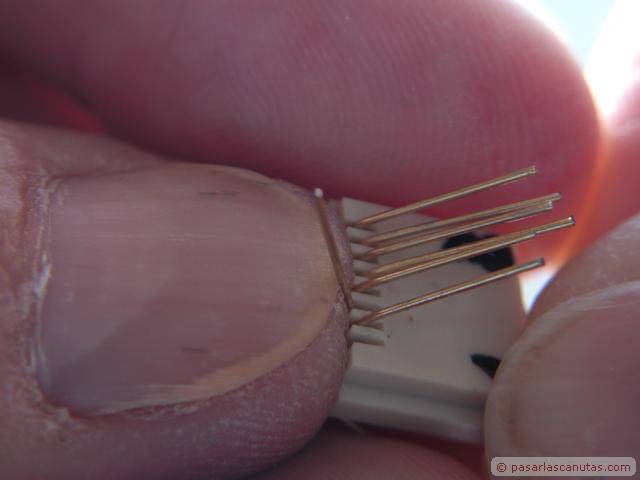

doblando el hilo dorado correspondiente al cable naranja del conector hembra rj45 que estamos cruzando
... y doblo el hilo dorado hasta dejarlo como estaba ...
introduciendo el hilo amarillo que viene del contacto número 3 del otro conector hembra por el alojamiento número 1 de este conector hembra (haciendo el cruce)
... introduzco el amarillo por el 1 ...

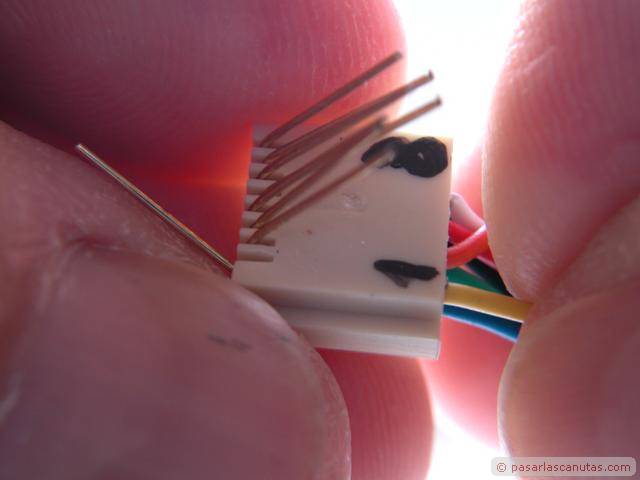

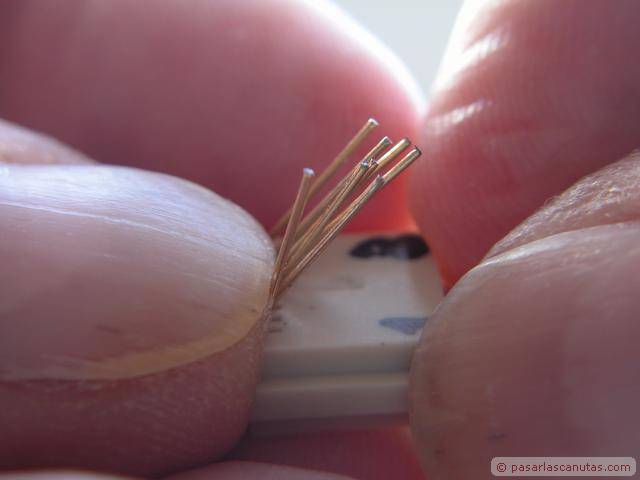

doblando el hilo de contacto dorado correspondiente al cable naranja del conector hembra rj45 que estamos cruzando
... y lo doblo. Ya está cruzado en 1 con el 3 y el 3 con el 1: el hilo naranja va al 1 en un conector y al 3 en otro, y el amarillo va al 3 en uno y al 1 en otro.

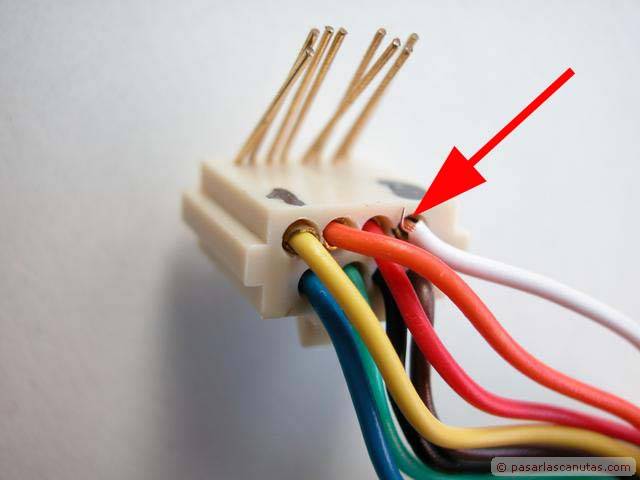

foto de la conexión del cable blanco defectuosa
Llegado a este punto observo (señalado por la flecha roja) que el hilo blanco también está mal crimpado ...

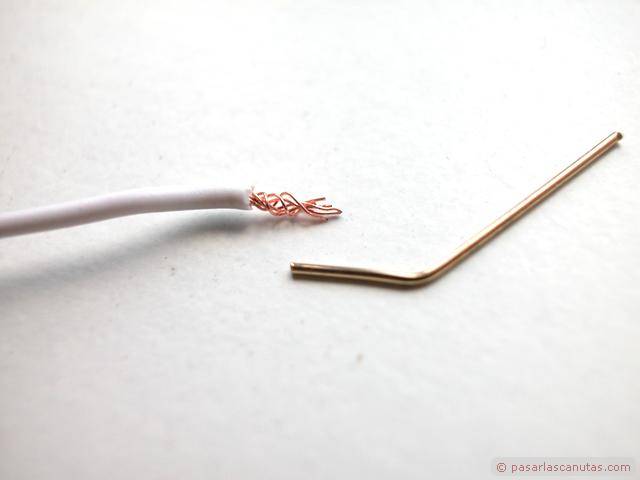

conexión del cable blanco defectuosa que se desmonta tirando con suavidad
... (se ha soltado al tirar ligeramente). Desmonto el cable blanco del adaptador que deseché y lo monto aquí (y tiro suavemente del resto de cables para comprobar que ninguno más está flojo).

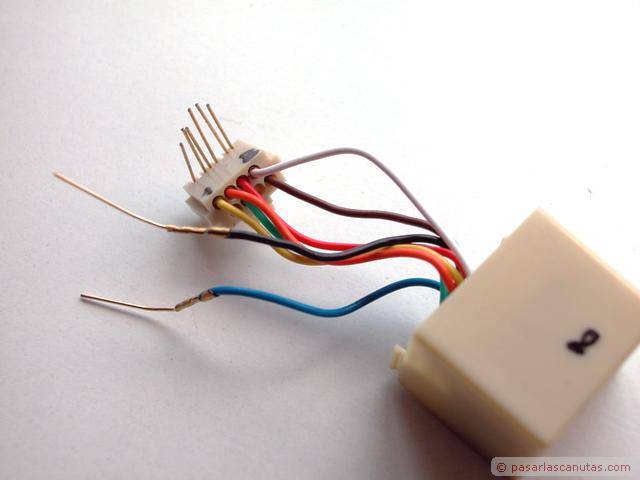

hilos 2-azul y 6-negro del conector hembra rj45
Después de sustituir el cable blanco por el otro con los hilos bien crimpados, desmonto los cablecillos 2-azul y 6-negro ...

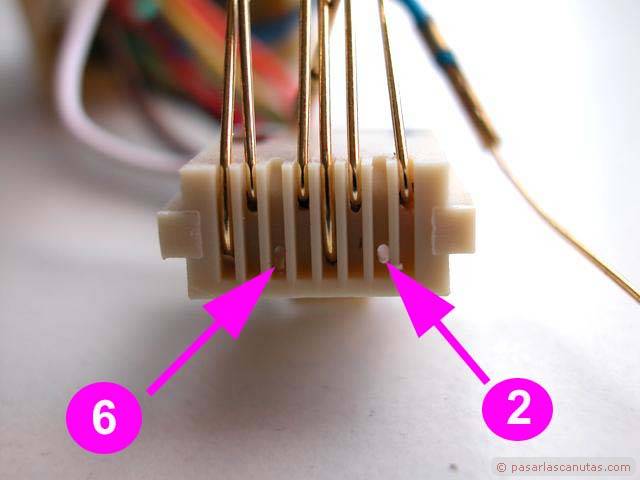

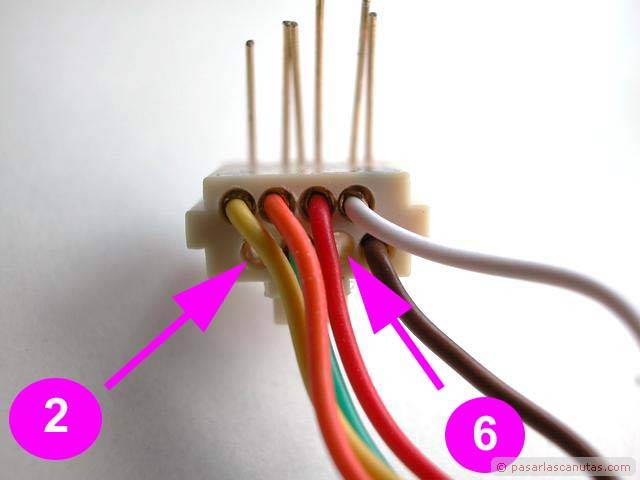

alojamientos 2 y 6 de los hilos dorados del conector hembra rj45
... vista de los alojamientos 2 y 6 ...
alojamientos 2 y 6
vista de los mismos huecos por detrás ...
conector cruzado
... introduzco el azul en el 6 y el negro en el 2, y doblo los hilos dorados igualmente.

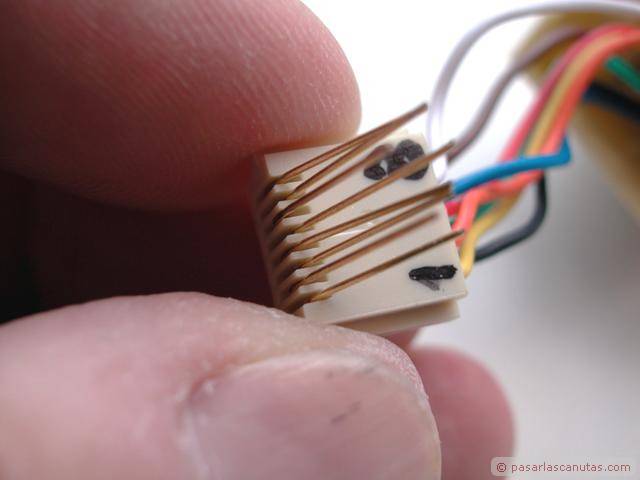

conexión cruzada
La conexión cruzada está acabada (el contacto 2 de un conector está cruzado con el 6 del otro y el 6 con el 2).

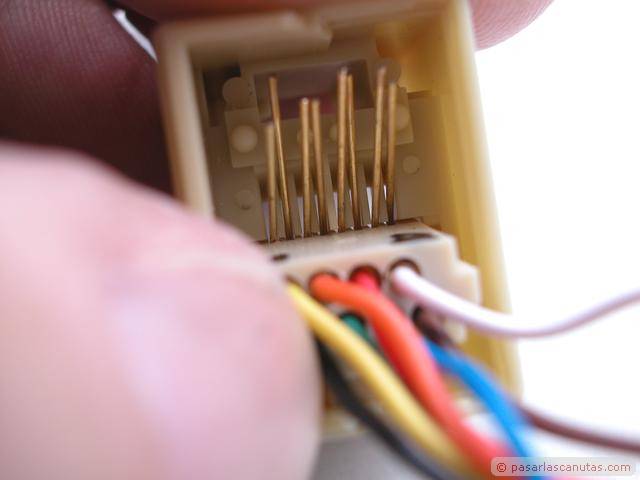

foto introduciendo el conector hembra rj45 cruzado en su cajita
En resumen: 1 al 3, 3 al 1, 2 al 6 y 6 al 2. Ahora introduzco el conector en su cajita ...

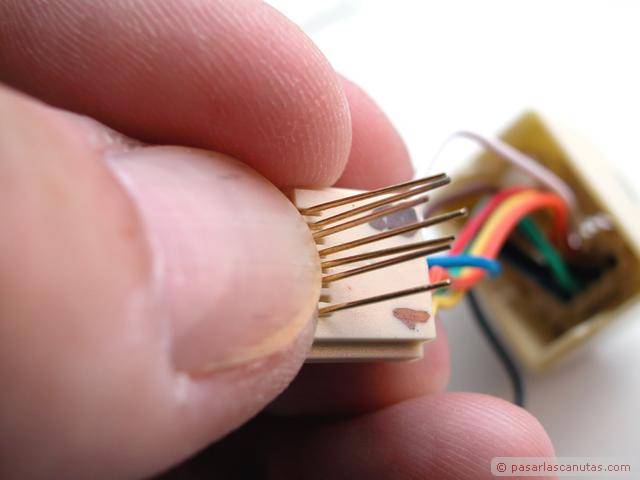

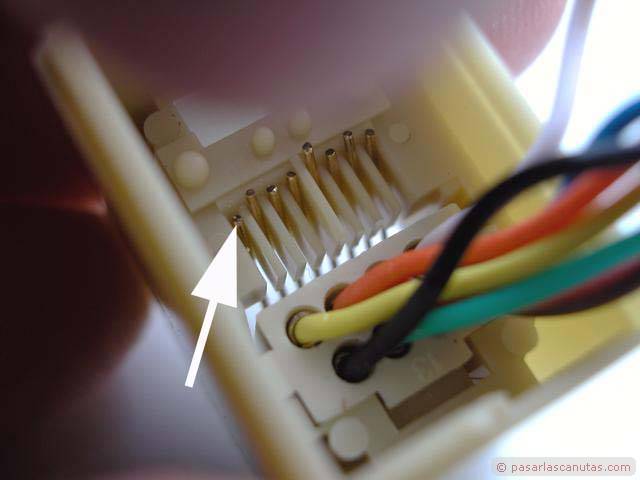

foto comprobando el correcto alojamiento de los hilos dorados de conexión del conector hembra rj45
... comprobando que cada hilo entra por su carril correspondiente en el peine ...

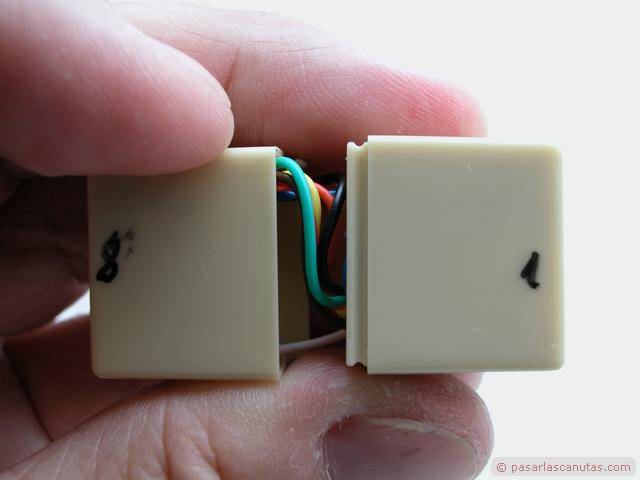

foto cerrando la cajita del adaptador cruzado rj45 de red lan ethernet
... cierro la cajita ...

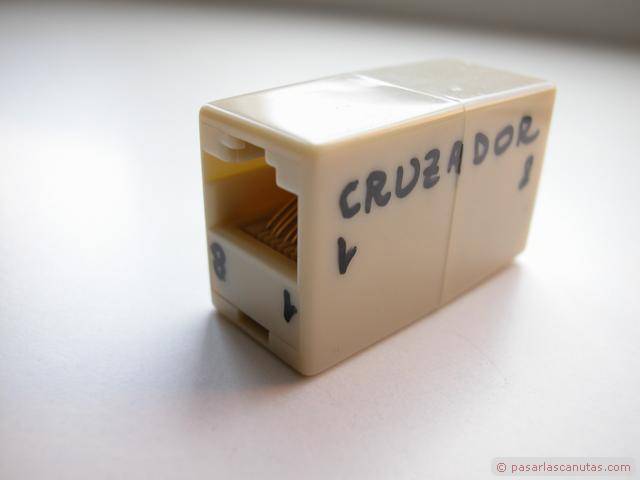

adaptador o conector cruzado rj45 de red lan ethernet
... y ya tengo acabado el cruzador (o eso me he creído yo).

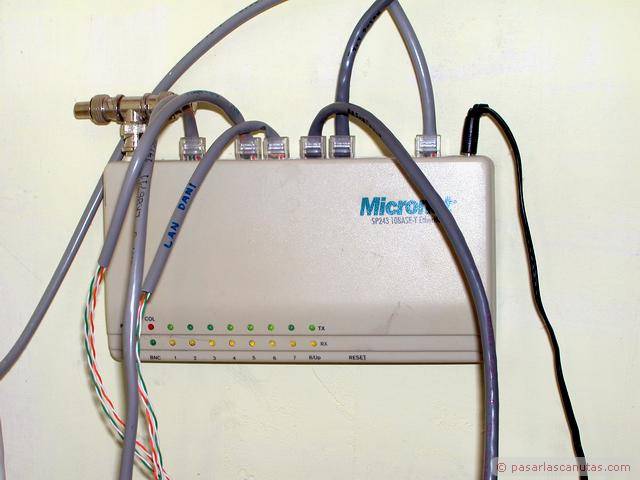

antiguo hub de red lan ethernet de 10 MHz.
Para probarlo me voy a mi viejo hub, desenchufo el cable utp del ordenador de Dani y el de uno de mis ordenadores ...

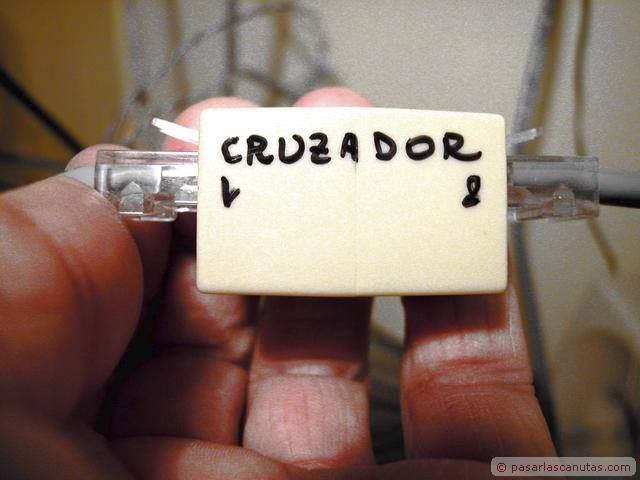

cruzando dos cables directos que viene cada uno de la tarjeta de red de un ordenador, para hacer una conexion cruzada
... y los conecto (al hacer la conexión cruzada se tienen que comunicar el uno con el otro a 100 MHz. ya que los dos tienen tarjeta de red lan ethernet de 100 MHz.) ...
... pero al poco tiempo observo que la conexión tiene fallos intermitentes. Después de analizarlo, descubro que el adaptador que acabo de modificar no hace buen contacto con los conectores macho rj45 de los cables de red ...
