... le hago una pequeña operación de cirugía al adaptador que deseché, y conectando un cable utp con macho rj45 ...
|
... veo que casi no hay presión entre las cuchillas del macho rj45 y los hilos dorados del conector hembra del adaptador (la flecha roja señala el punto de contacto y la flecha azul que los hilos dorados no se han movido de su punto de reposo) ...
|

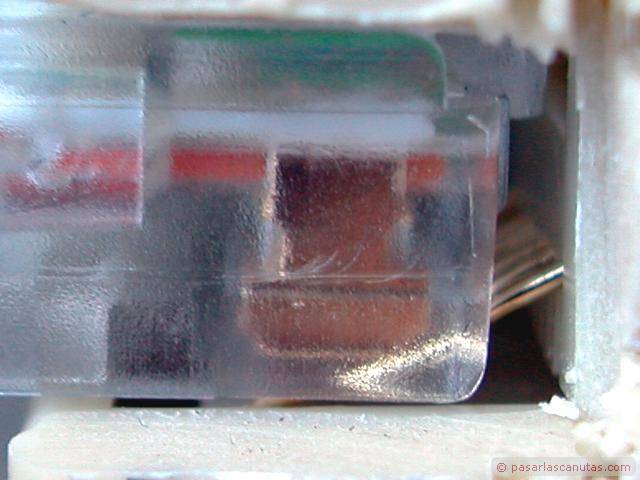

... detalle del punto de contacto, que se ve a través de la caja transparente del conector macho rj-45 ...
|

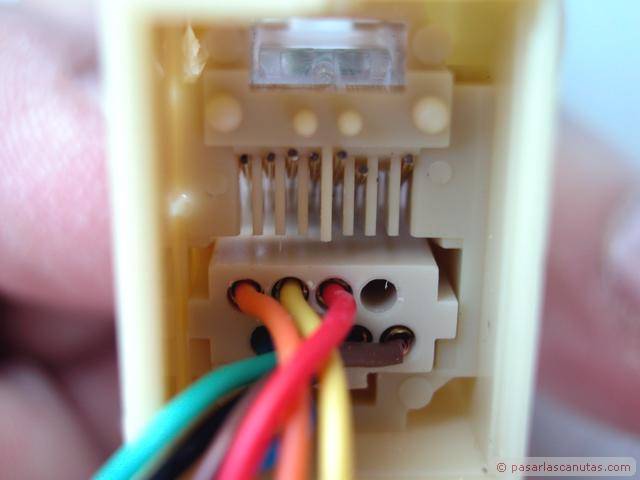

... detalle por detrás de que los hilos dorados no se han movido de su punto de reposo (es el adaptador desechado, falta un hilo).
|

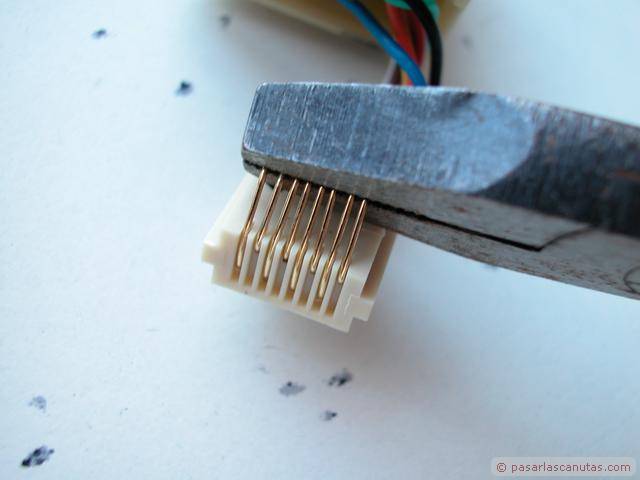

Bueno, decido desmontar los conectores hembra rj45 del adaptador recién modificado y doblo los hilos con unos alicates planos ...
|

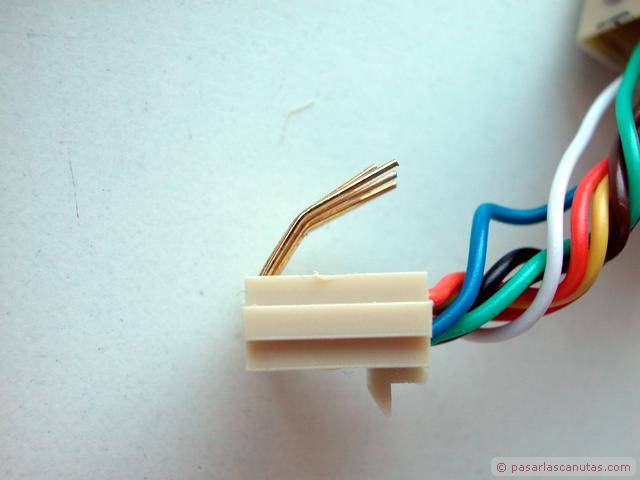

... la flecha señala el codo que acabo de hacer a los 8 hilos al mismo tiempo, además de levantarlos ...
|
... en esta foto es más difícil de apreciar el codo, pero se ve. Ahora la conexión tendrá mayor presión.
|

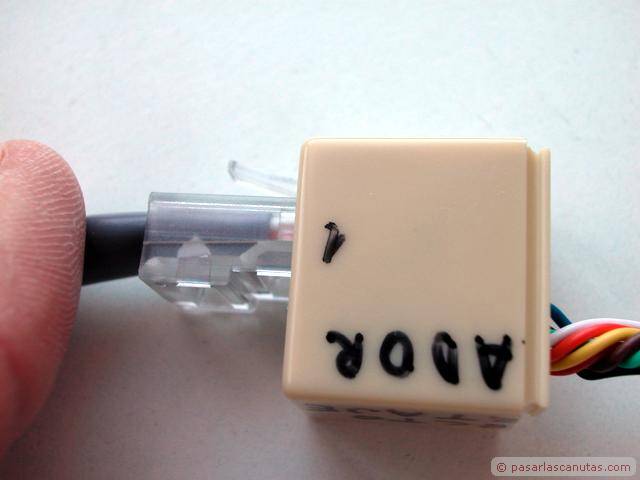

Introduciendo el conector macho ...
|

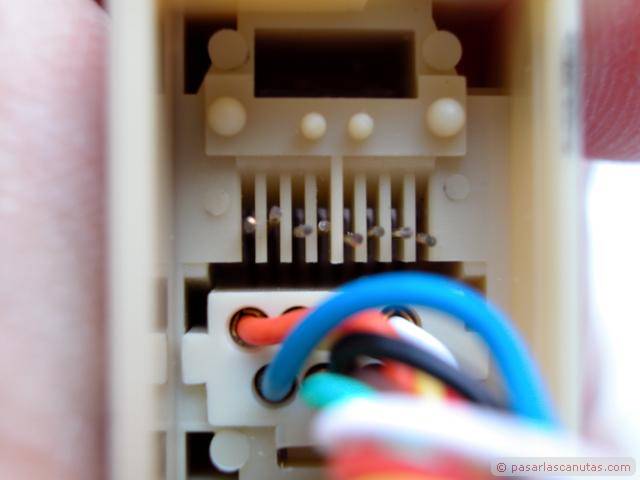

... se puede ver que los hilos dorados se desplazan de su punto de reposo: hay presión en el contacto.
|
Hago lo mismo en el otro conector ...
|
... y al introducir el macho aprecio también el desplazamiento de los hilos. Ahora el conector no fallará más. Cierro la cajita.
|
Efectivamente, en las pruebas posteriores no ha habido fallos. Ya puedo conectar cualquier ordenador de la casa con cualquier otro en directo y hacer pruebas de 1 en 1, uniéndolos con el conector cruzado en el emplazamiento del hub, sin modificar la instalación de cableado. |
Actualmente estoy sustituyendo mis antiguas tarjetas de 10 MHz. por otras de 100 MHz. en todos los ordenadores de la casa (ahora hay 5 ó 6) y cuando instale el nuevo switch de 100 MHz. es posible que alguno de los largos tendidos de cable UTP Cat5 que tengo hechos en tubo corrugado desde hace más de 8 años no se comporte muy bien. Haré medidas con el cronómetro en la mano y ya os lo contaré.
Naturalmente, otra cosa para la que puede servir este conector cruzado es para convertir dos cables normales o directos utp de red lan ethernet en un cable cruzado.
|
