El abocardador en Bricolaje

28 fotos sobre la herramienta de bricolaje abocardador. pasarlascanutas.com . Junio 2007

Reportaje en 28 fotos 800x600 sobre la herramienta de bricolaje abocardador. Esto no es un tutorial, sino un reportaje ilustrativo para satisfacer la curiosidad de nuestros amigos visitantes.

Presentamos este reportaje a título meramente informativo, y no pretendemos animar a ningún aficionado al bricolaje a que manipule gases ni equipos de aire acondicionado, actividades que creemos que deben quedar en manos de profesionales, lo que además está regulado legalmente en muchos sitios por leyes o reglamentos.

Recomendamos que el aficionado al bricolaje no realice ninguna clase de operación sobre instalaciones de gas o aire acondicionado. Este tipo de actuaciones deben ser realizadas por profesionales.

Describimos el uso de esta herramienta de bricolaje, cuya aplicación más conocida es abocardar tubos o tuberías de cobre para su aplicación en instalaciones de fontaneria o aire acondicionado split.

La operación de abocardar a que nos referimos en este caso consiste en deformar el extremo de un tubo de manera que éste forme una arandela o junta troncocónica que queda totalmente unida al extremo del tubo, sin fisuras.

Las marcas registradas son propiedad de sus respectivos propietarios.
pasarlascanutas homepage Bricolaje en Pasarlascanutas > Herramientas de bricolaje > El abocardador en bricolaje

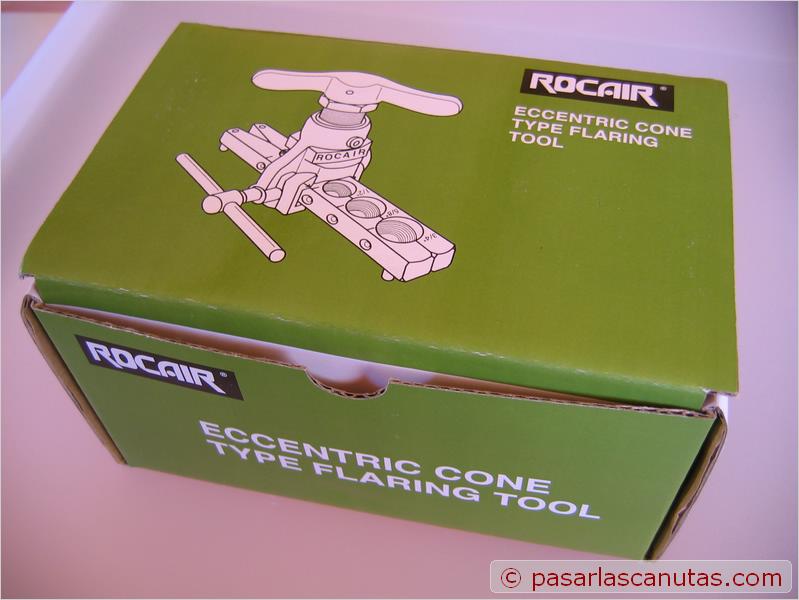

abocardador de bricolaje - caja embalaje de abocardador

Esta es la caja del embalaje del abocardador que vamos a mostrar : en este caso realmente no es de bricolaje, sino más bien profesional ...

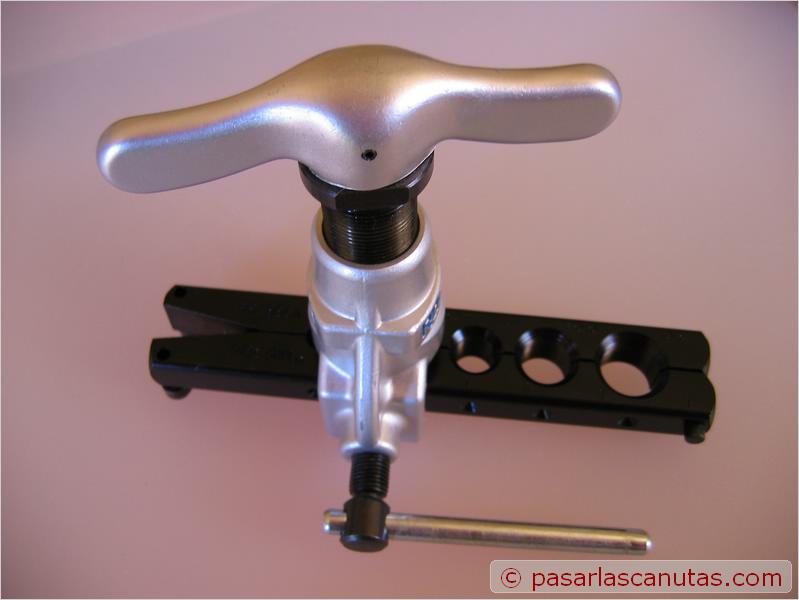

abocardador profesional

... foto de abocardador: éste está especialmente construído para que no se necesite mucha fuerza en su uso ...
abocardador de bricolaje - cono del abocardador

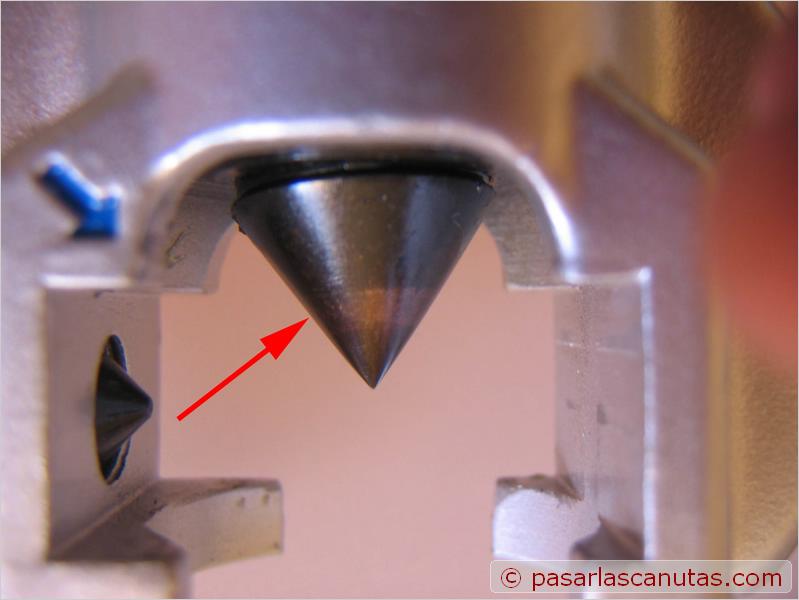

... la flecha roja señala el cono que al moverse de forma excéntrica, al mismo tiempo que presiona sobre el extremo del tubo de cobre, producirá el abocardado ...
abocardador de bricolaje - tuberias de cobre de instalar aire acondicionado

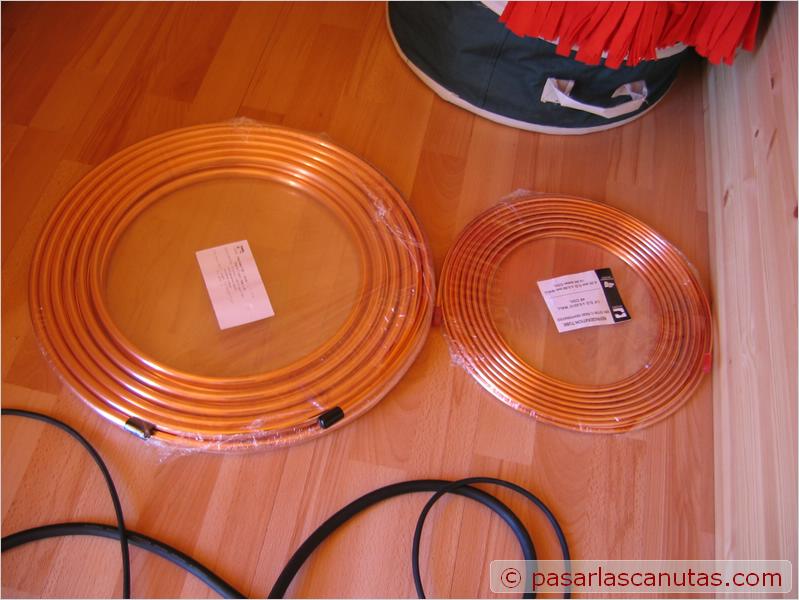

... muestra de los rollos de tubo de cobre más comunes para instalar aire acondicionado split en entorno doméstico: corresponden a las marcas de 3/8" y 1/2" ...
abocardador de bricolaje - extremo de tubo de cobre abocardado

... detalle de un extremo de tubo de cobre ya abocardado: la flecha señala el extremo abocardado (a simple vista se observa que no es perfecto: hay algunos arañazos) ...
abocardador de bricolaje - abocardado asentado en la tuerca de unión

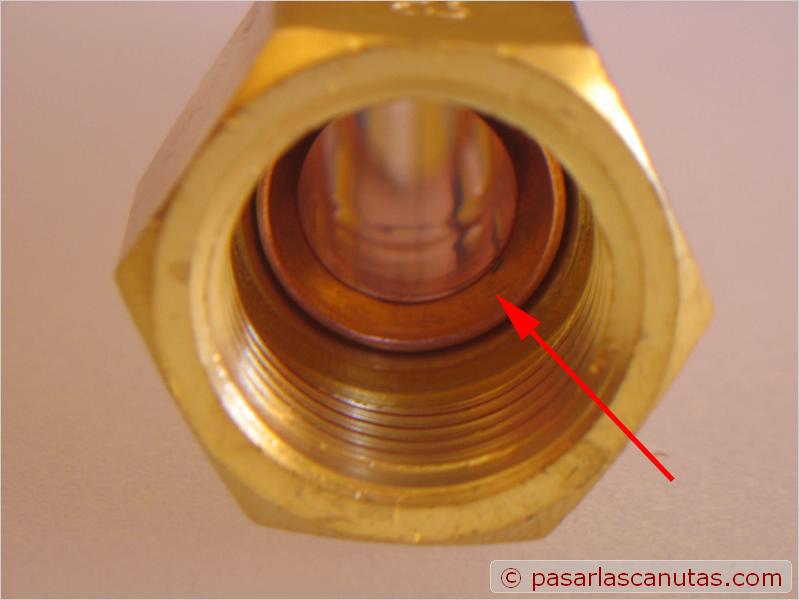

... en esta foto vemos cómo se asienta el abocardado en el interior de una tuerca especial para unir dos tubos ...
abocardador de bricolaje - presentacion de abocardado y pieza roscada de union

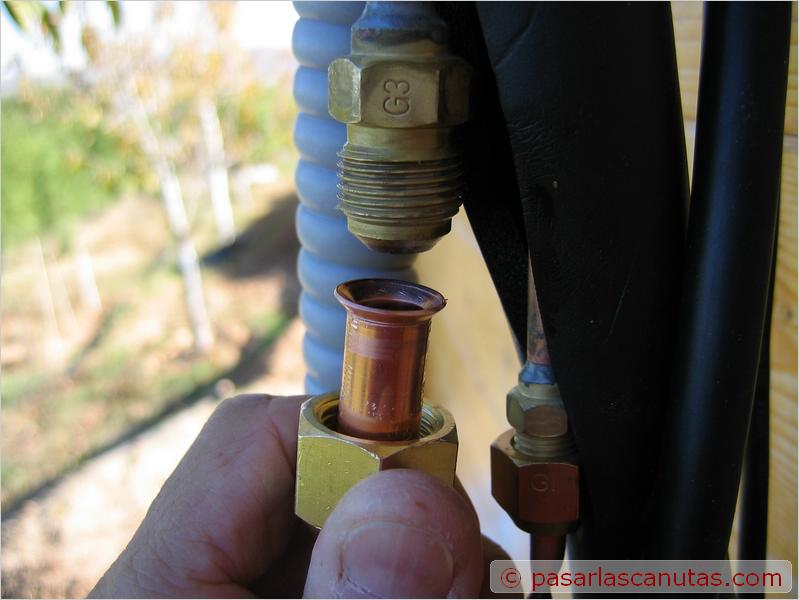

... aquí se puede apreciar el efecto de junta o arandela que producirá en el extremo de la otra pieza roscada que tiene enfrente: foto antes de realizar la unión ...

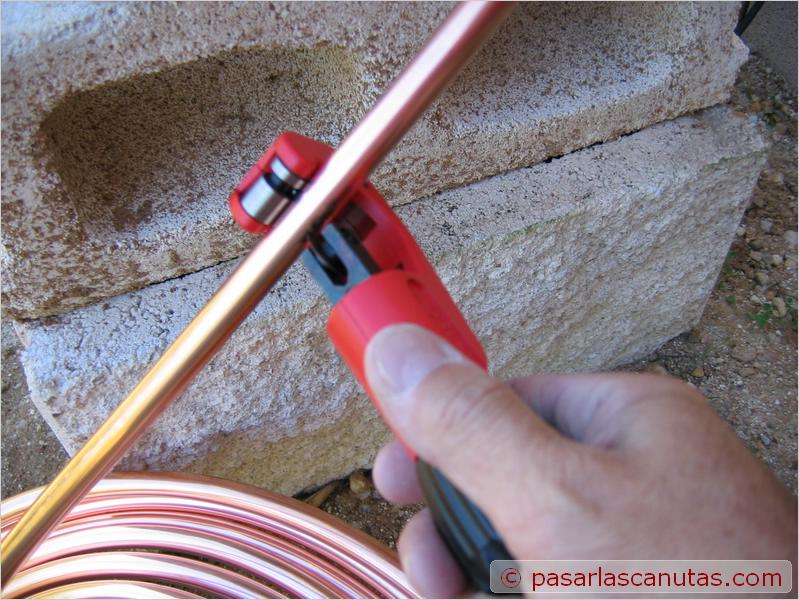

abocardador de bricolaje - cortatubos

... bueno, vamos a hacer algunas pruebas: corto un trozo de tubo con el
CORTATUBOS
abocardador de bricolaje - tubo de cobre y tuerca especial

... aquí podemos ver la foto de un trozo de tubo de cobre cortado, junto con la tuerca especial de la foto 6 ...

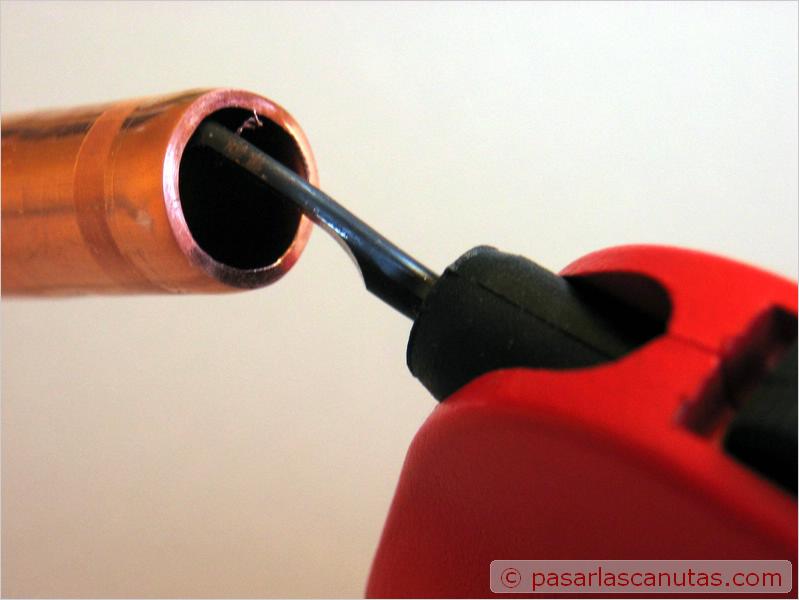

abocardador de bricolaje - quitando rebabas

... se suprime la rebaba de su interior ...

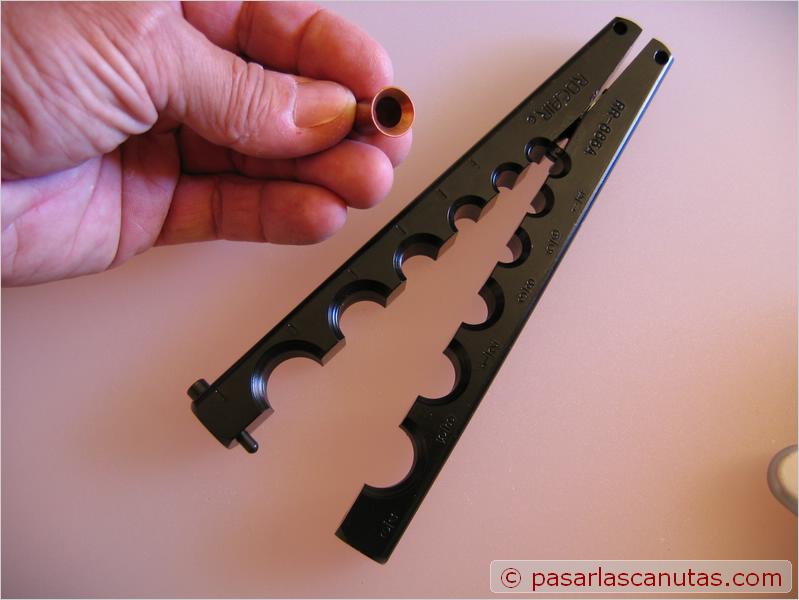

abocardador de bricolaje - pieza de bloqueo del tubo de cobre

... después se coloca en la pieza de sujeción del abocardador ...

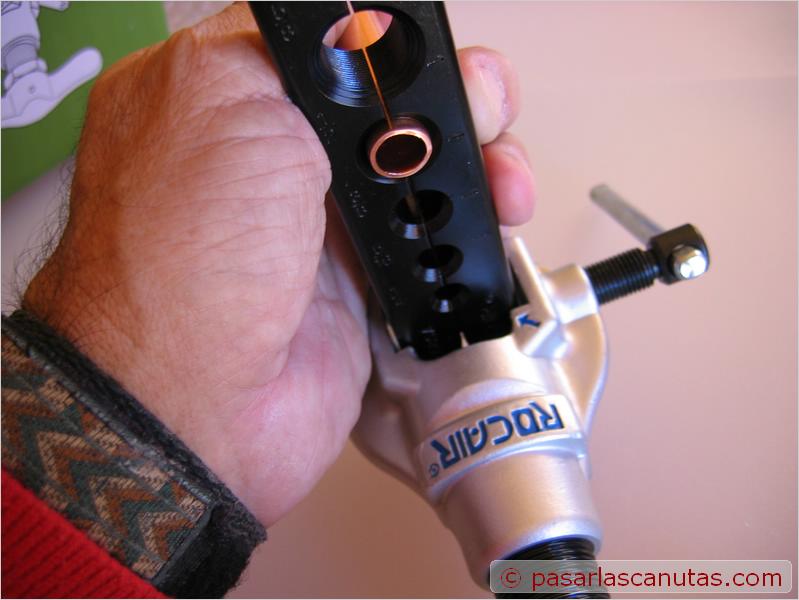

abocardador de bricolaje - detalle de sujecion del tubo de cobre

... en el alojamiento correspondiente a su diámetro ...

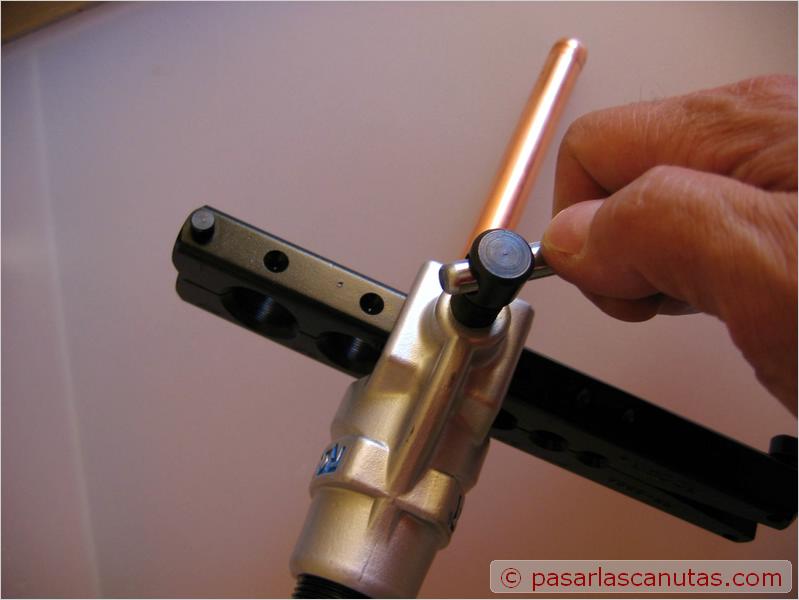

abocardador de bricolaje - retencion firme de la sujeción del tubo de cobre

... deslizando la pieza negra dentro del carril del cuerpo del abocardador y se retiene firmemente girando la manivela de la foto ...
abocardador de bricolaje - foto de abocardador

... vista de la pieza de sujeción del tubo, ya retenida firmemente en el cuerpo del abocardador ...

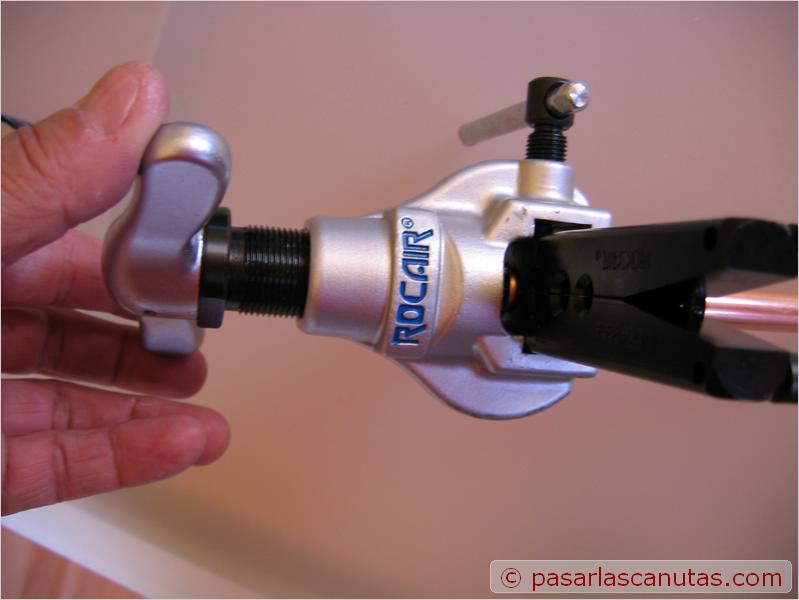

abocardador de bricolaje - foto de abocardador

... y ahora, girando la manivela principal en forma de mariposa ...
abocardador de bricolaje - aproximacion del cono al extremo del tubo de cobre

... hago avanzar el cono que mostré en la foto 3 ...

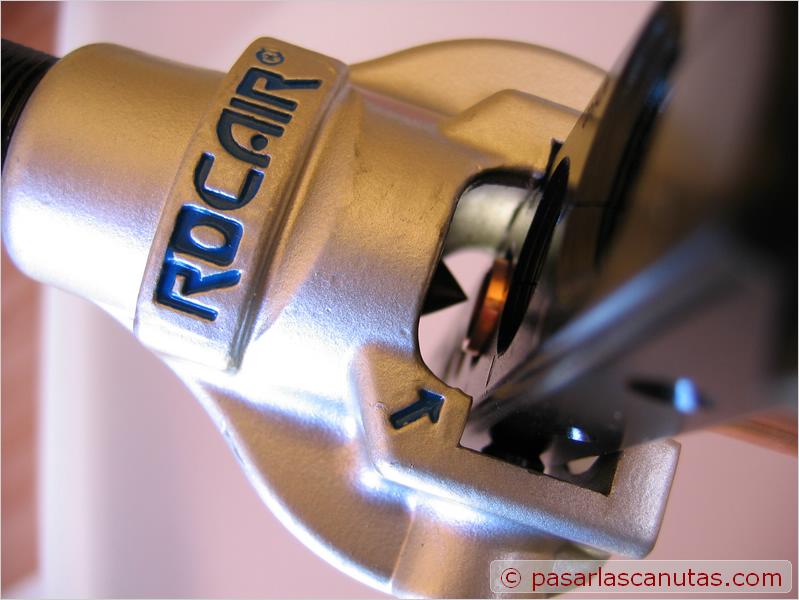

abocardador de bricolaje - detalle de cono de abocardador y extremo de tubo de cobre

... detalle: aquí el cono todavía no toca el extremo del tubo de cobre ...
abocardador de bricolaje - realizando el abocardado

... aquí está ya realizando el abocardado: atención a la posición inclinada del cono, que en este caso gira de forma excéntrica ...

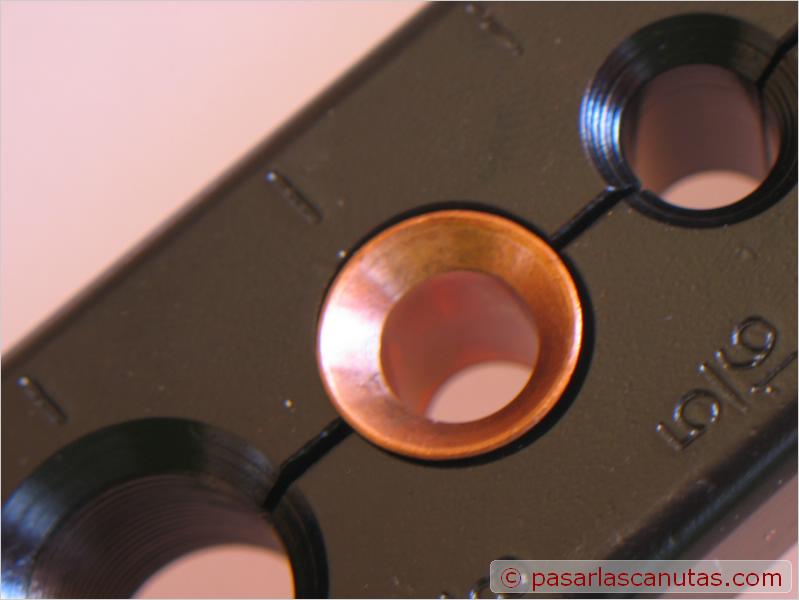

abocardador de bricolaje - tubo de cobre abocardado

... cuando la manivela no puede girar más, se gira al revés, después se gira al revés la otra manivela, se saca la pieza de sujeción del tubo, y el abocardado está acabado ...
abocardador de bricolaje - tubo de cobre abocardado

... corto varios trozos de tubos y hago pruebas ...

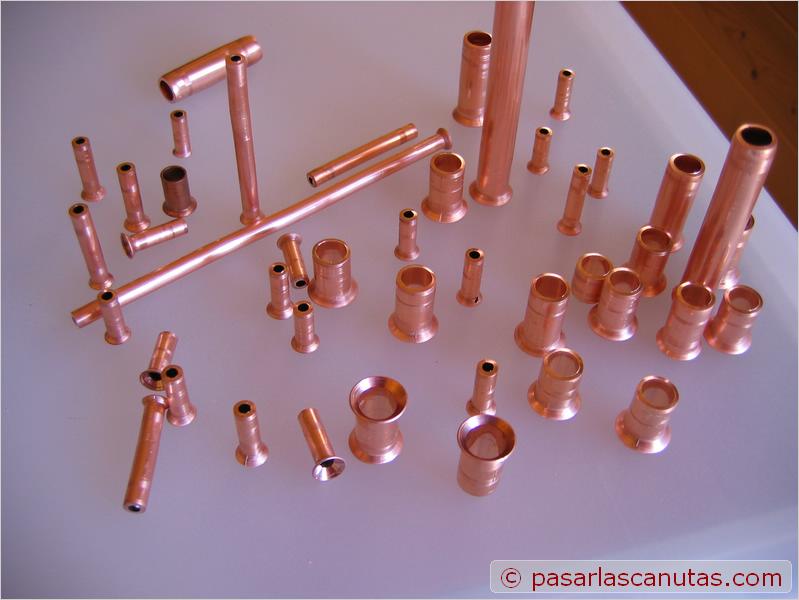

abocardador de bricolaje - pruebas de tubos de cobre abocardados

... hasta que consigo pillarle el tranquillo.

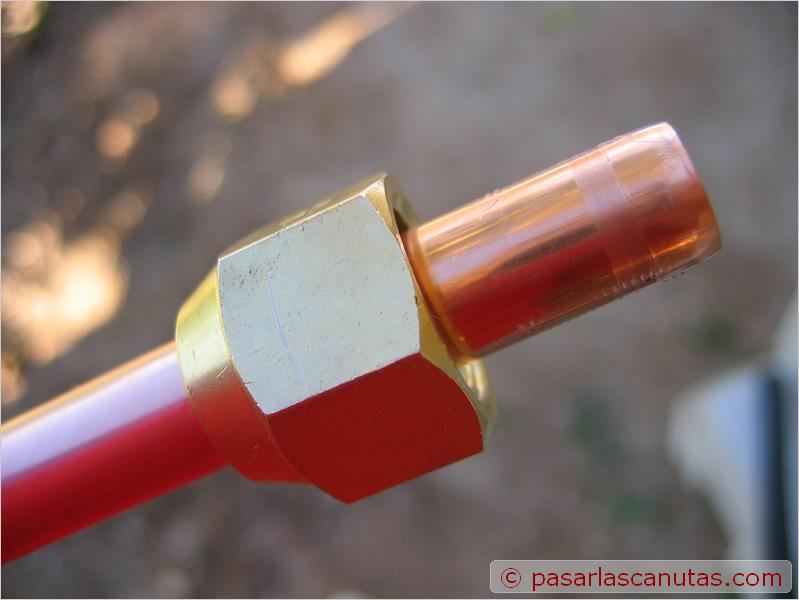

abocardador de bricolaje - tubo de cobre y tuerca especial de union

En ciertas instalaciones hay que meter el tubo aislante y la tuerca ...

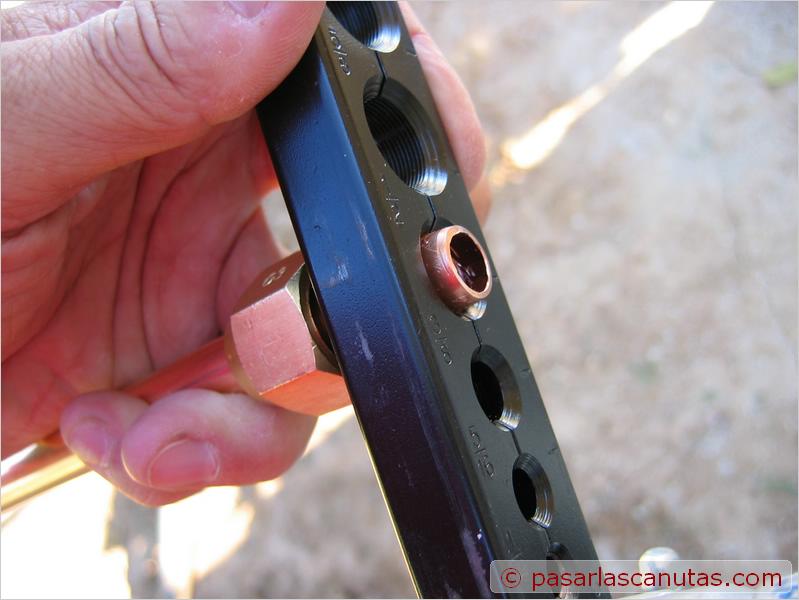

abocardador de bricolaje - abocardando tubo de cobre en instalacion de aire acondicionado

... antes de colocar el tubo de cobre en la pieza de sujeción (repeticion de las operaciones en una instalacion de aire acondicionado) ...

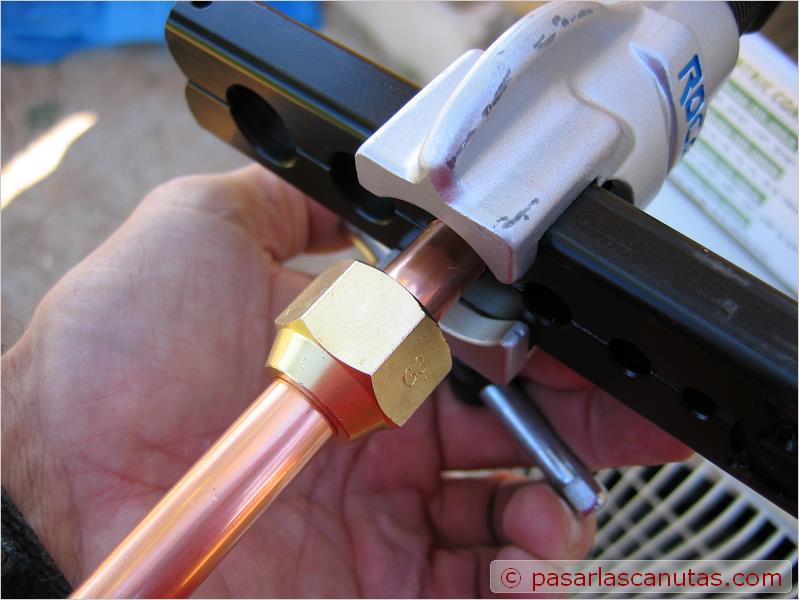

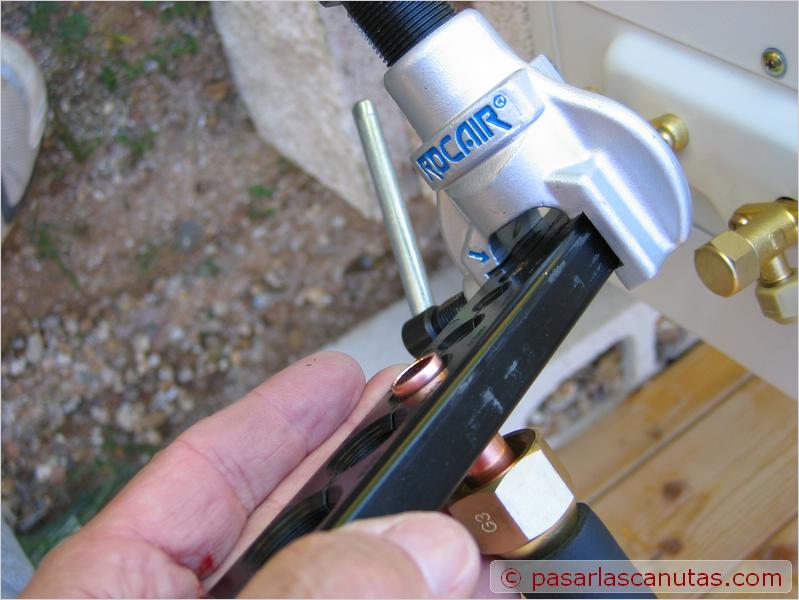

abocardador de bricolaje - abocardando tubo de cobre en instalacion de aire acondicionado

... foto deslizando la pieza de sujeción del tubo de cobre en el carril del cuerpo del abocardador ...
abocardador de bricolaje - uso del abocardador

... vista ya sujeta ...

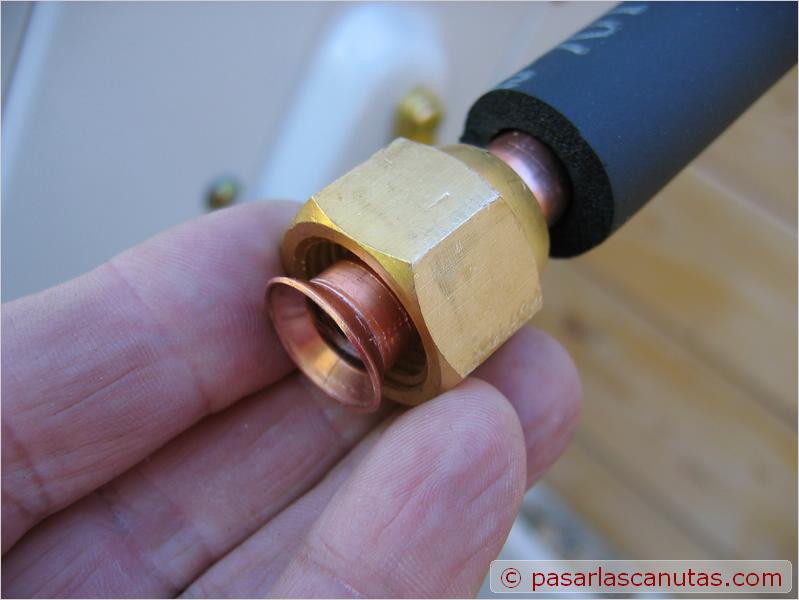

abocardador de bricolaje - abocardado, tuerca y aislamiento termico

... vista después de realizar el abocardado, no hay que pasarse en el diámetro, para que asiente en el fondo de la tuerca (ver foto 6) ...
abocardador de bricolaje - presentacion de tubo abocardado a pieza de union

... así casa con la pieza a la que se va a unir ...

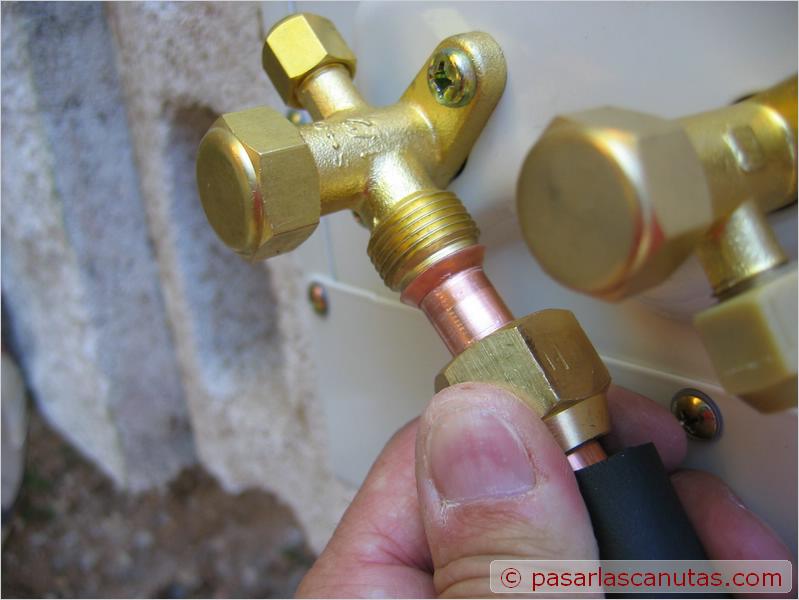

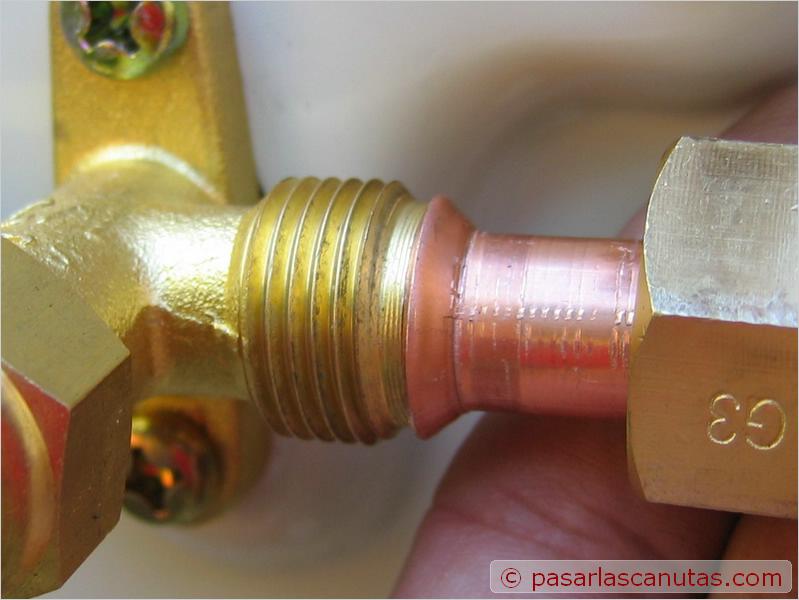

abocardador de bricolaje - detalle de presentacion de tubo abocardado de cobre a pieza de union en unidad exterior de aire acondicionado split

... detalle de la presentación del tubo abocardado y la pieza a la que se va a unir ...


OBSERVACIONES DE PASARLASCANUTAS


- Recomendamos que el aficionado al bricolaje no realice ninguna clase de operación sobre instalaciones de gas ni de aire acondicionado. Este tipo de actuaciones debe quedar íntegramente en manos de profesionales.

- La manipulacion de bombonas de recarga o relleno de gas en una instalacion de aire acondicionado split es peligrosa, porque si la espita de la bombona no está hacia arriba, al abrirla sale el gas licuado, que destruye cualquier tejido orgánico que pueda tocar al tomar el calor para evaporarse: esta manipulacion debe ser realizada por personas instruidas en este manejo y con costumbre o hábito, es decir, por profesionales. Aconsejamos que ningún aficionado al bricolaje se atreva a manipular bombonas, y menos aún por primera vez, sin el control y guía de un profesional (por desgracia, recientemente hemos recibido la noticia de que una bombona le ha estallado a una persona, produciéndole la muerte, lo que indica la peligrosidad que encierran este tipo de manipulaciones ).



- Los reportajes de Pasarlascanutas están "vivos". En cualquier momento pueden ser corregidos, modificados, ampliados, actualizados, o enriquecidos con los comentarios o aportaciones de nuestros amigos visitantes que, según nuestro criterio, puedan ser de utilidad general.
