Cómo instalar USB en un ordenador indocumentado que tiene conector USB en placa base. Tutorial en 39 fotos. Pag 2

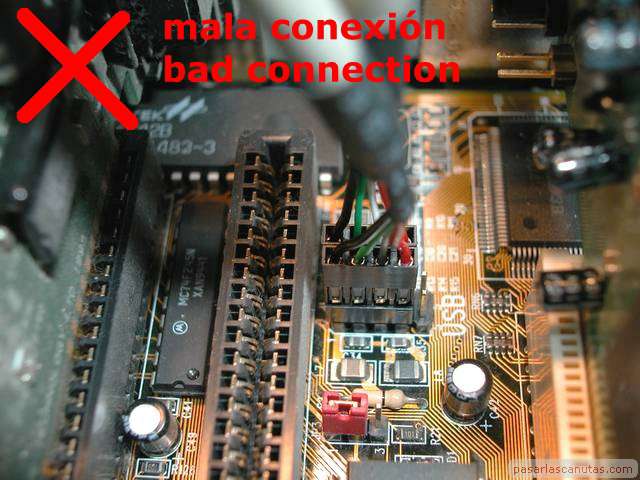

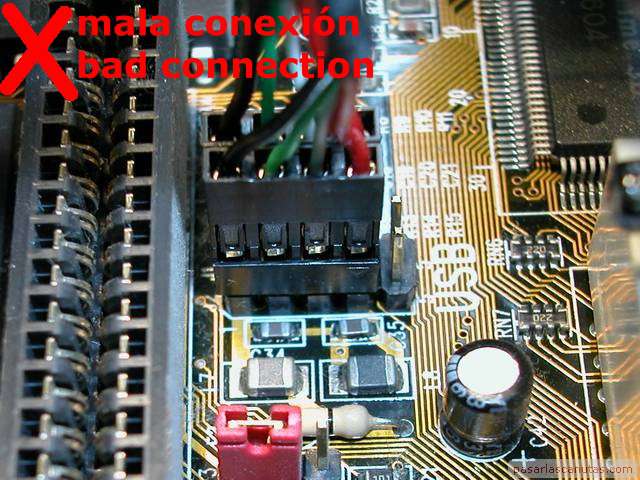

El tester digital que utilizo da en este caso una medida "loca": los números cambian constantemente, "bailan", no se quedan fijos en un número próximo a 5 Voltios que es lo que ocurriría si hubiera hecho la conexión correctamente. Mido los dos conectores USB de salida ya que las conexiones en placa base podrían estar giradas. Apago y desenchufo. mala conexión USB, conectores invertidos

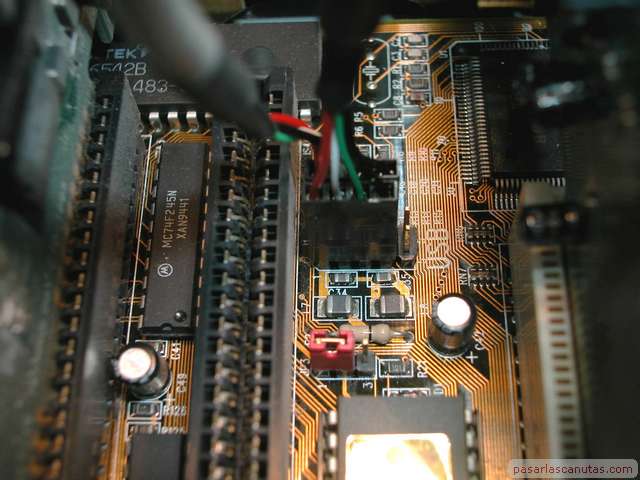

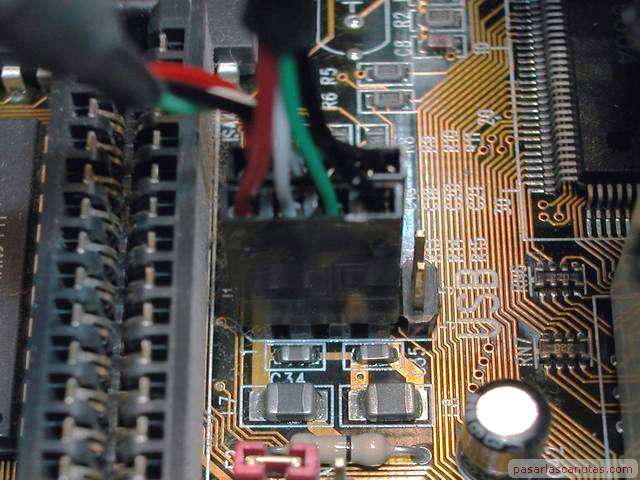

La segunda vez que intento la conexión, desplazo los conectores hacia la izquierda dejando libres los pines derechos de arriba y abajo, preveo que ... 		mala conexión USB, conectores invertidos
... también está mal, detalle ... 		prueba con tester

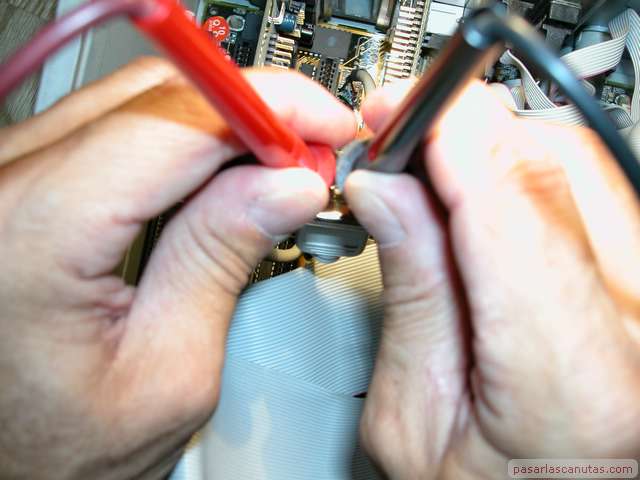

... vuelvo a enchufar (cuidando que las partes metálicas de la plaquita no estén tocando nada del PC) y mido de nuevo ...

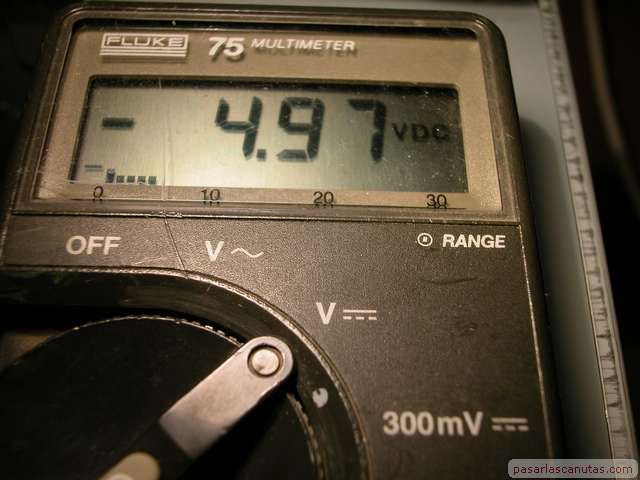

medida de 5 voltios negativos, al revés
... y esta vez, los números no "bailan", ya tengo fijos los 5 Voltios (4,97), pero al revés (observar el - a la izquierda). Mido otra vez los dos conectores. 		conexión USB correcta
... apago, desenchufo, y pongo los conectores negros dados la vuelta ... 		buena conexión USB
... con los hilos rojos (pines 1) a la izquierda, coincidiendo con los pines 1 serigrafiados en la placa base ... 		prueba de los 5 Voltios con polímetro
... vuelvo a enchufar y a medir. Ya da bien los 5 Voltios en los dos conectores. Apago y desenchufo.
atornillando

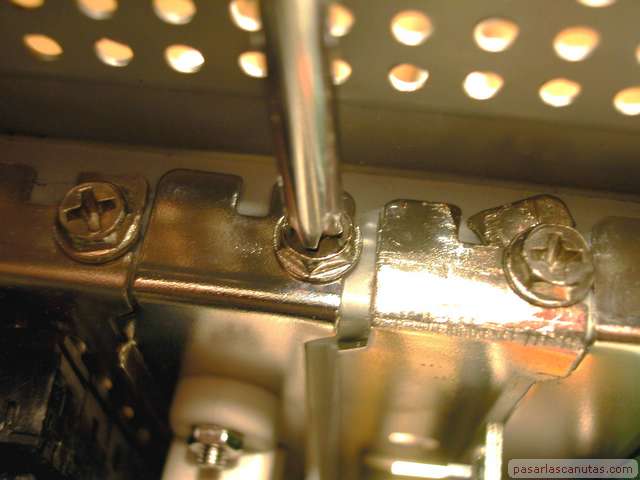

Atornillo la plaquita que lleva los dos conectores de salida ... 		conectando un dispositivo usb

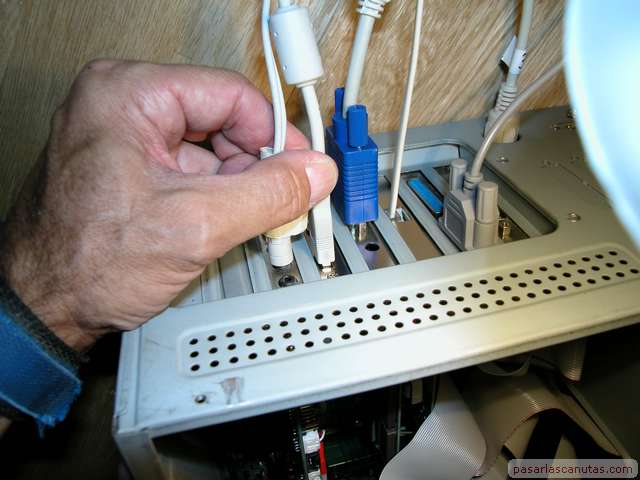

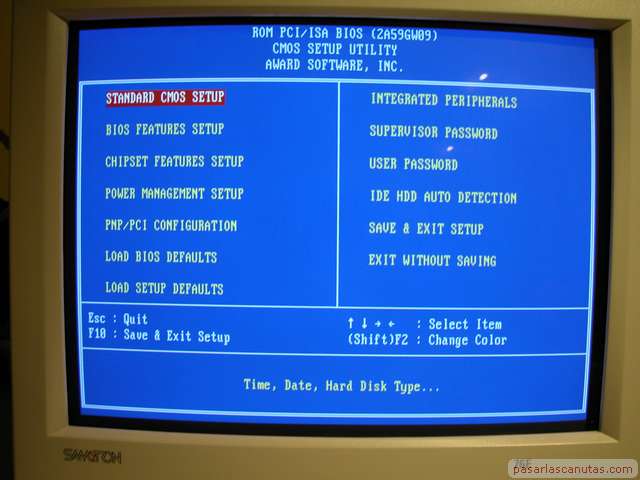

... enchufo un dispositivo USB, conecto todo y enciendo el PC ... 		pantalla inicial de la configuración de la BIOS

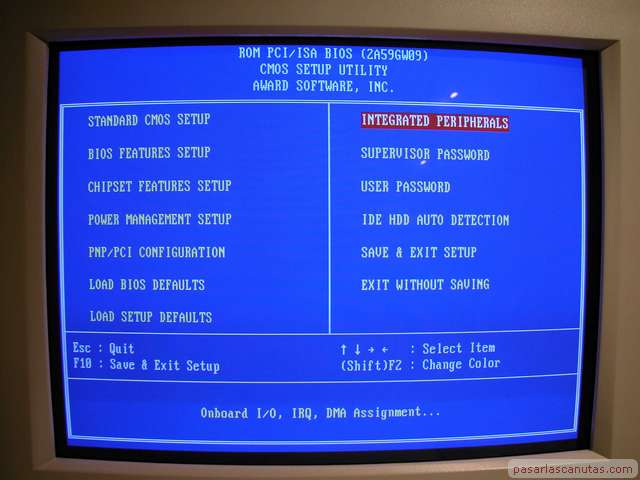

Activo el setup de la BIOS al arrancar el PC (en este PC es pulsando Supr o Del) ... 		pantalla de la configuración de la BIOS para seleccionar Integrated Peripherals
... pulso INTEGRATED PERIPHERALS ...

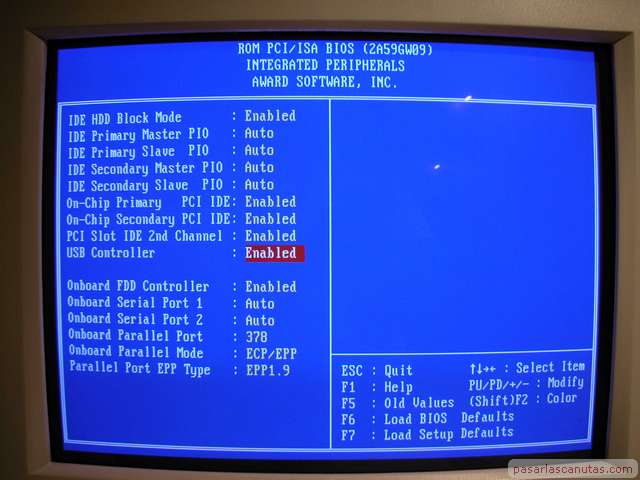

Pantalla de la configuración de la BIOS para seleccionar USB Controller: Enabled
... USB Controller: Enabled ... 		Pantalla de la configuración de la BIOS para seleccionar Save & Exit Setup

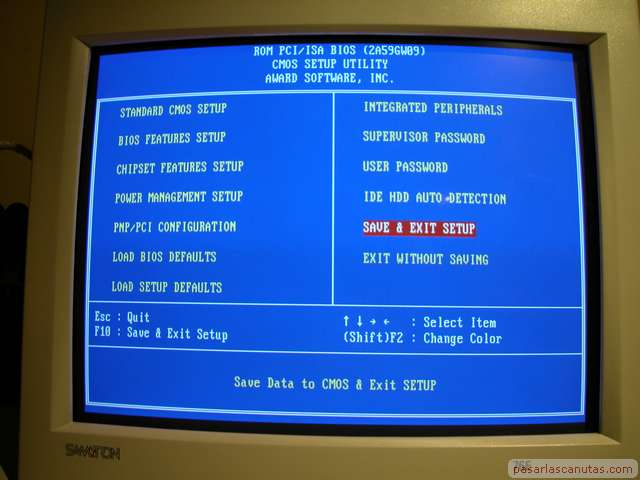

... vuelvo hacia atrás, pulso SAVE & EXIT SETUP ... 		icono de Mi PC

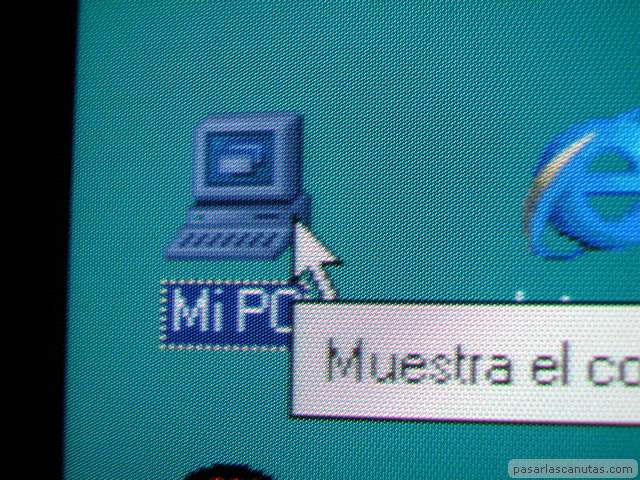

... cuando arranca el sistema operativo (en este caso, windows 98), pulso Mi PC ... 		icono de Panel de Control

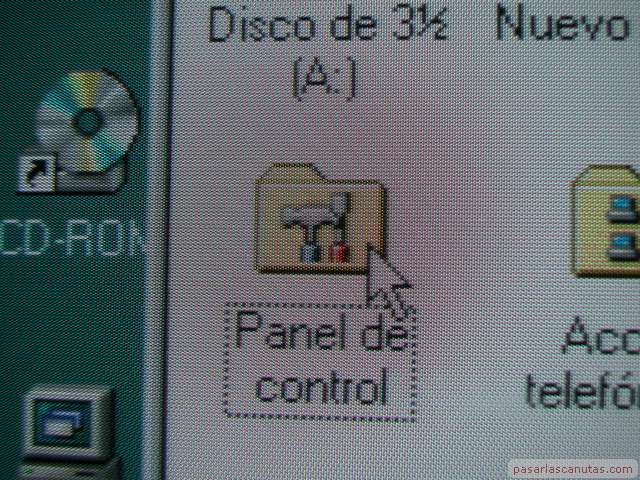

... Panel de control ...

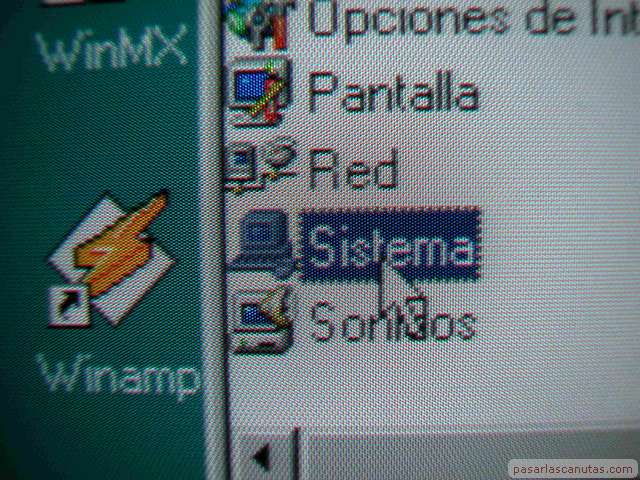

icono de Sistema

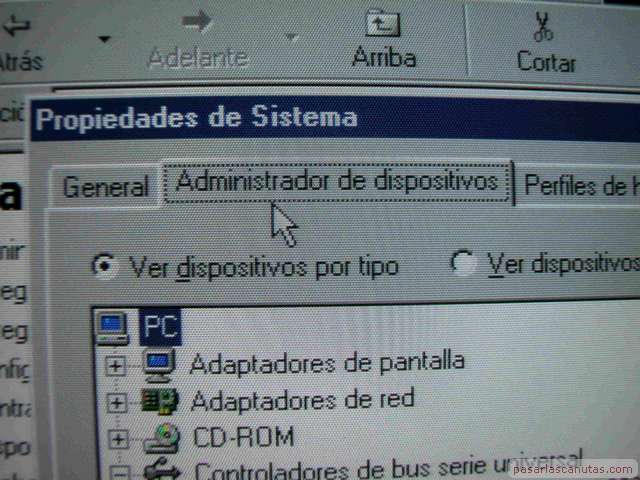

... Sistema ... 		pestaña de Administrador de Dispositivos
... Administrador de dispositivos ... 		icono de Controlador de USB

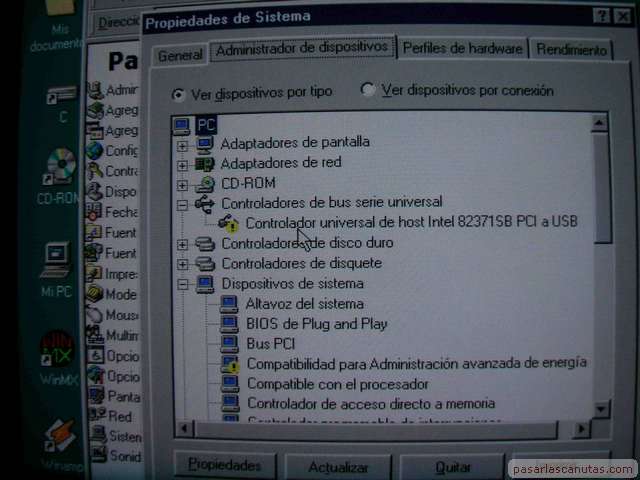

... y en Controladores de bus serie universal me sale el famoso disquito amarillo en Controlador universal de host Intel 82371sb PCI a USB. Hago doble pulsación .. 		pulsador de Actualizar Controlador

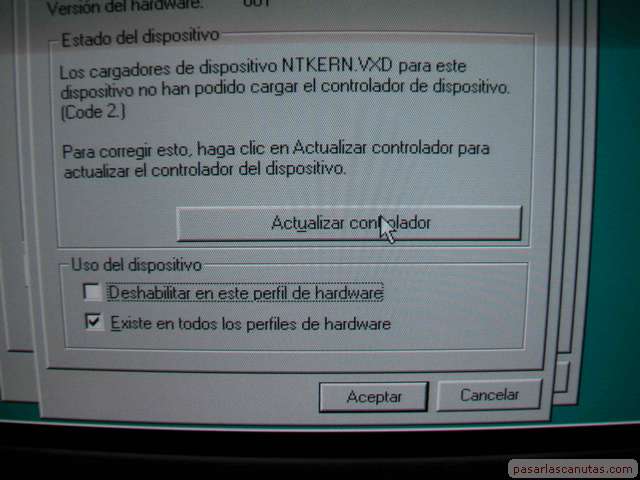

... y pulso Actualizar controlador. A partir de ahí el proceso es automático, pidiéndome el CD de windows ...
