Bricolaje: instalar una antena parabólica

118 fotos sobre cómo instalamos una antena parabólica con dos LNB orientada a los conjuntos de satélites Astra y Eutelsat con medios domésticos. Noviembre 2002

Tercera página: instalación del soporte en U, sacar el reflector parabólico por la ventana de la buhardilla e instalar el reflector con forma parabólica de la antena.

Bricolaje en Pasarlascanutas > Bricolaje Electricidad y TV > Instalar una antena parabolica > Instalar una antena parabolica pag3

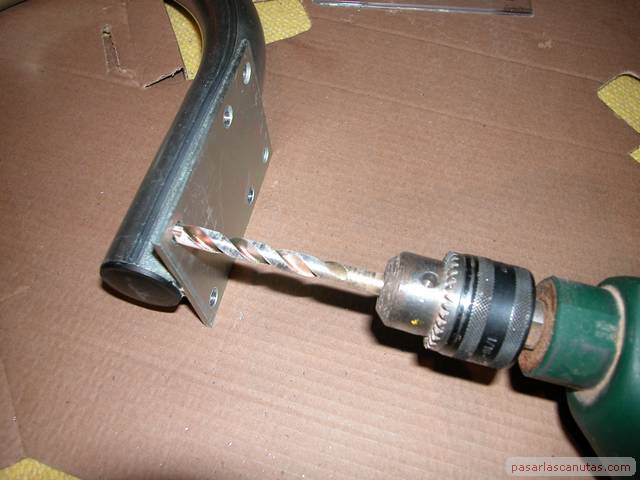

Bricolaje - instalar una antena parabolica - taladrando el soporte en U con la broca especial
Como los tornillos no pasan por los agujeros del soporte, los repaso con la misma broca, que también vale para metal ...

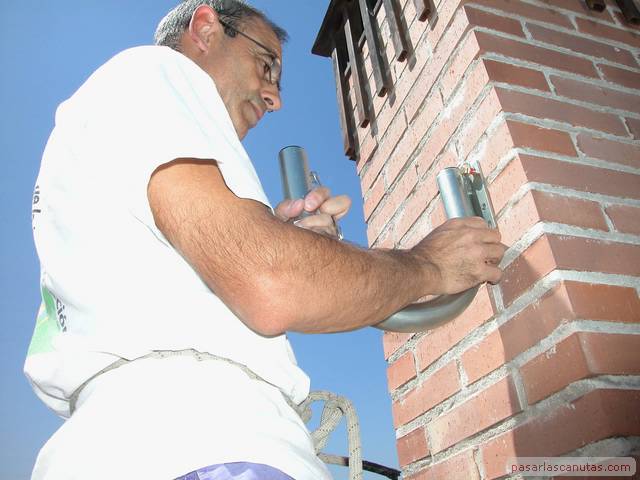

Bricolaje - instalar una antena parabolica - colocar el soporte en U
... y hale, a colocar el soporte (las recomendaciones indican que se instale con la U invertida, aunque yo tengo la costumbre de ponerlo al revés) ...

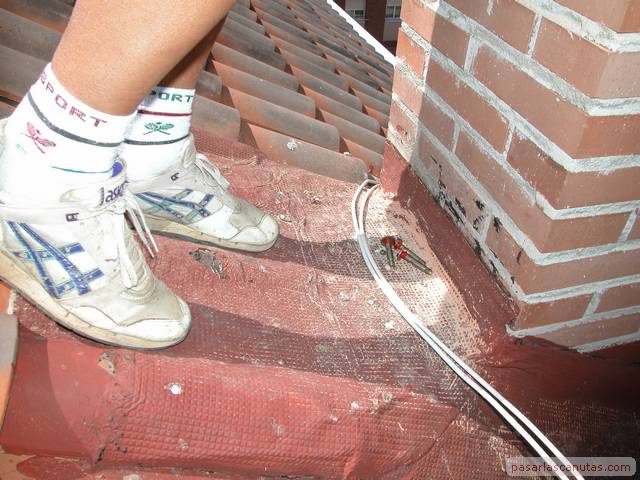

Bricolaje - instalar una antena parabolica - zapatillas deportivas y tacos metálicos
... detalle de las zapatillas de gran agarre (el tejado está totalmente seco, si no, no me subo) y de dónde dejo los demás tornillos para que no se caigan ...

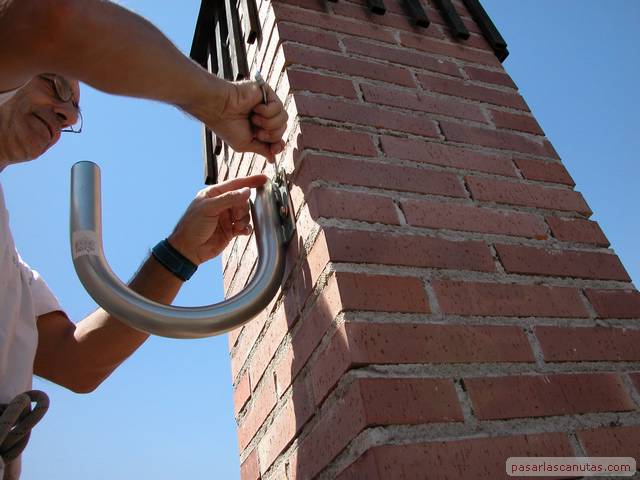

Bricolaje - instalar una antena parabolica - ajustando los tacos metálicos con un pequeño martillo
... pueden ser necesarios unos golpecitos para meter el tornillo ...

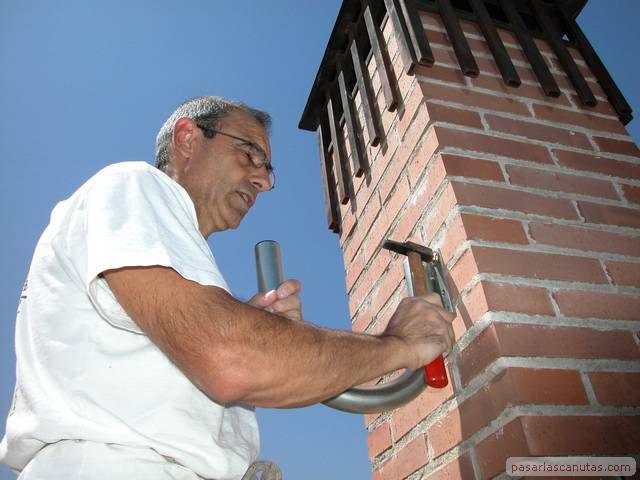

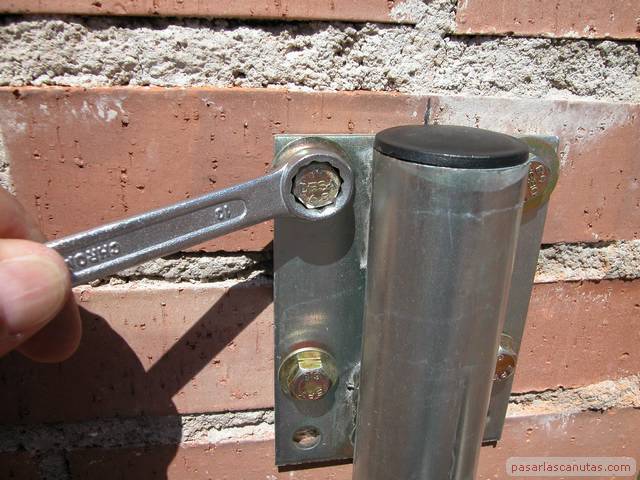

Bricolaje - instalar una antena parabolica - apretando las cabezas hexagonales de los tornillos de sujeción del soporte de parabólica con una llave
... y el apriete se hace con llave ...
Bricolaje - instalar una antena parabolica - llave de estrella
... con cuidado de no pasarse brutalmente, que se rompe el ladrillo ...

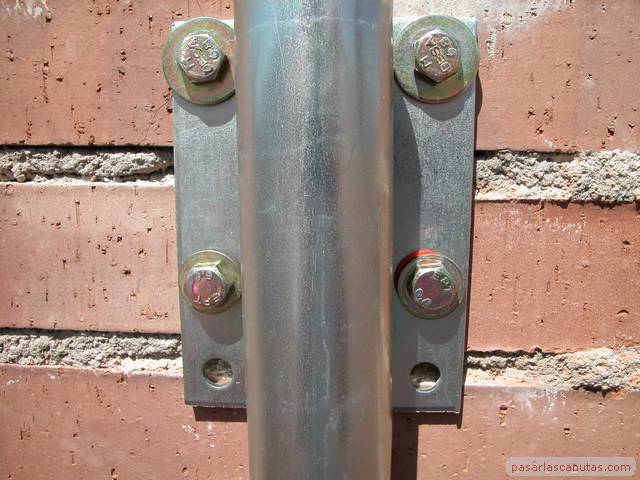

Bricolaje - instalar una antena parabolica - placa de sujeción del soporte de parabólica
... acabado (no he usado los dos agujeros más extremos porque no me coincidían bien con el centro de los ladrillos) ...

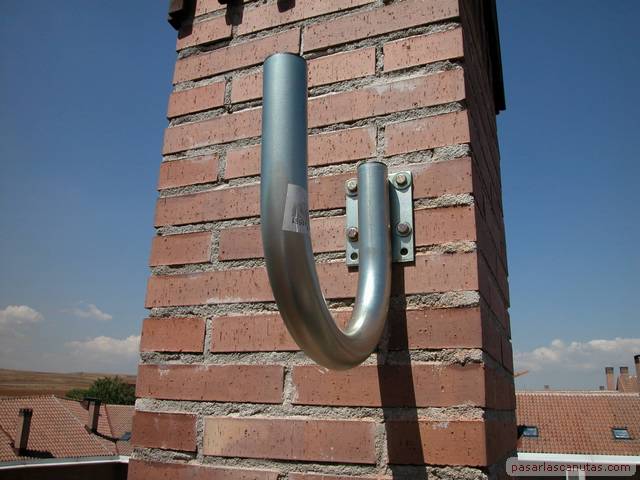

Bricolaje - instalar una antena parabolica - soporte de antena parabólica instalado
... detalle (ya sabéis que si seguís la documentación al pie de la letra hay que poner la U al revés).

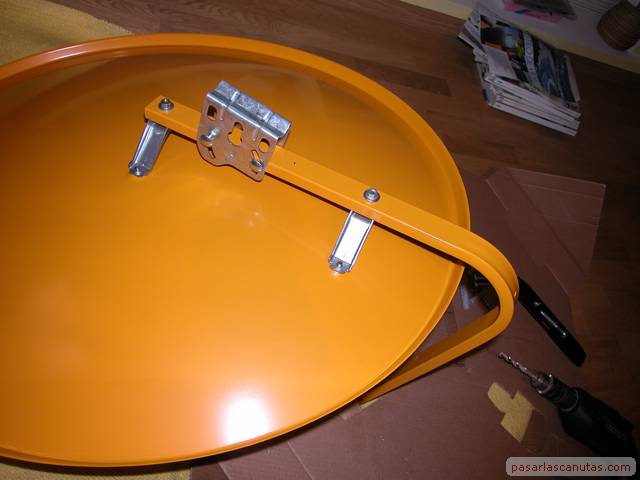

Bricolaje - instalar una antena parabolica - reflector de antena parabólica
Ahora llega el momento de sacar el reflector, veo que le falta la brida y se la pongo (no está en la foto).

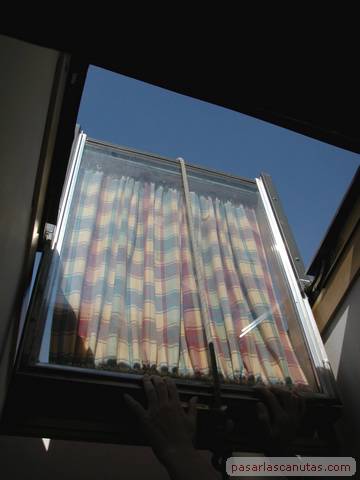

Bricolaje - instalar una antena parabolica - ventana abatible de buhardilla
El reflector no pasa por el hueco de la ventana si ésta está instalada, hay que desmontarla. La ato en corto, y sujetando dos personas ...

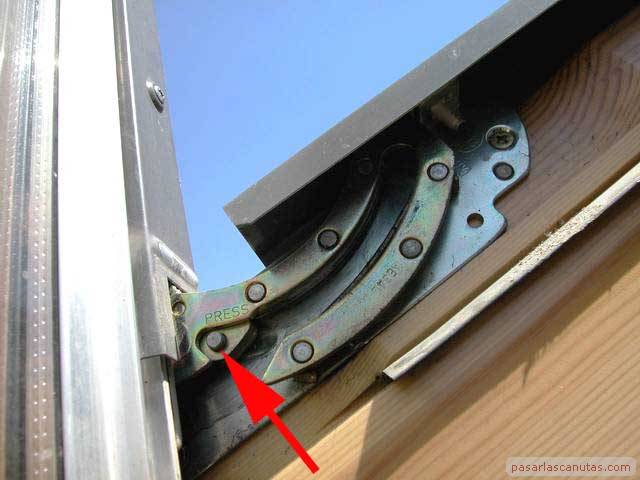

Bricolaje - instalar una antena parabolica - bloqueo o anclaje de ventana abatible de buhardilla
pulsamos los tetones de bloqueo, uno a cada lado, y tirando un poco hacia atrás y hacia arriba y girándola para poderla meter dentro ...

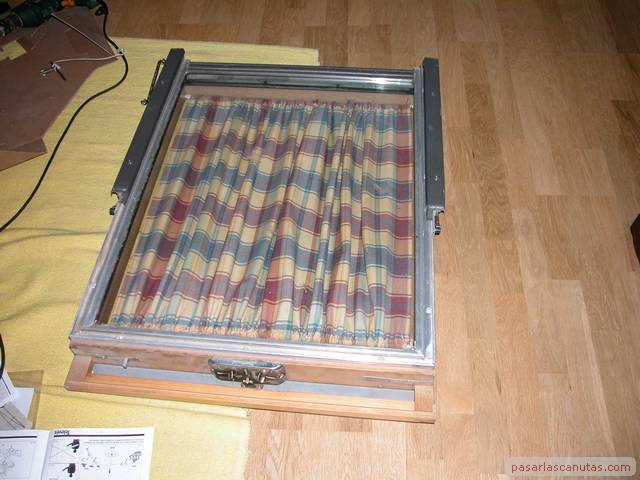

Bricolaje - instalar una antena parabolica - ventana de buhardilla
... la desmontamos.

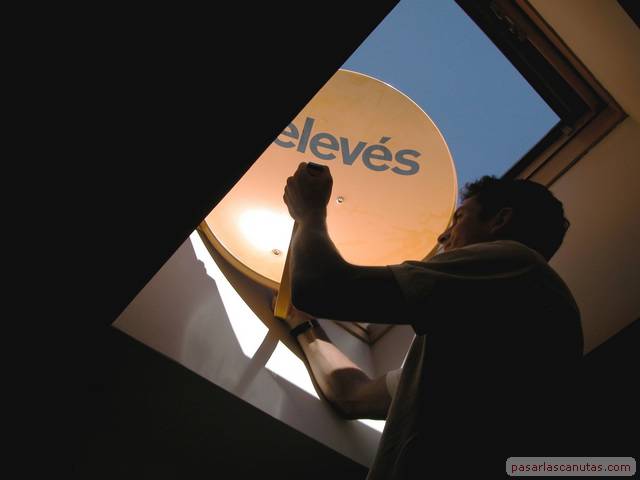

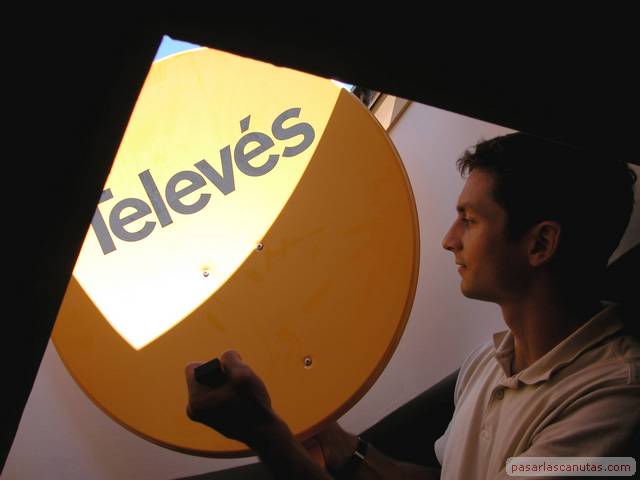

Bricolaje - instalar una antena parabolica - sacando el reflector parabólico al tejado
César saca el reflector ...
Bricolaje - instalar una antena parabolica - sacar reflector parabólico a tejado
... por el hueco por el que ya cabe, al estar la ventana desmontada ...
Bricolaje - instalar una antena parabolica - reflector parabólico por detrás
... mientras yo, que ya estoy en el tejado, lo recojo ...

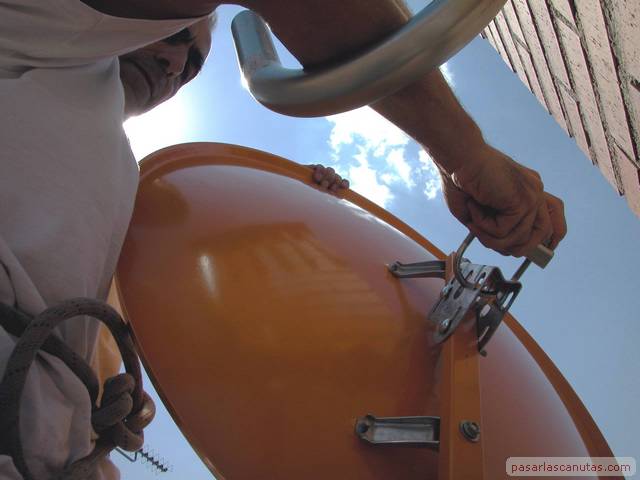

Bricolaje - instalar una antena parabolica - sujetando el reflector parabólico en el soporte
... y lo engancho en el soporte ...

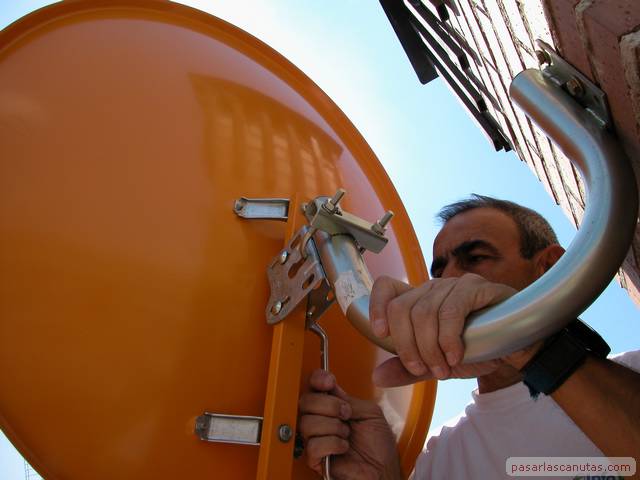

Bricolaje - instalar una antena parabolica - instalar reflector parabólico
... pasando la brida por detrás.

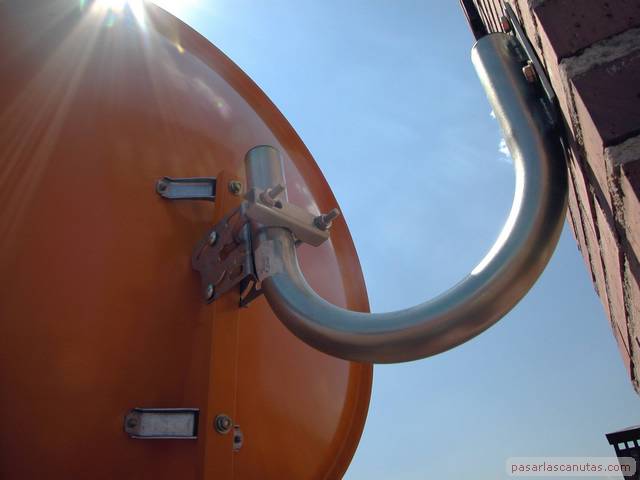

Bricolaje - instalar una antena parabolica - reflector parabólico instalado
Ahora hay que apretar la brida (que sujeta el reflector y fija el ajuste de posicionamiento horizontal) ...

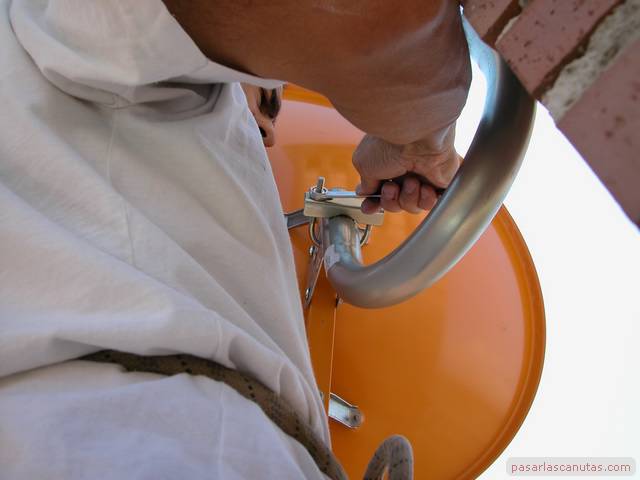

Bricolaje - instalar una antena parabolica - apretando tuercas de brida de sujeción de reflector parabólico
... pero no totalmente ...
Bricolaje - instalar una antena parabolica - apretando tuercas de posicionador vertical de antena parabólica
... al igual que las tuercas que fijan el ajuste de posicionamiento vertical, para poder mover la antena.
