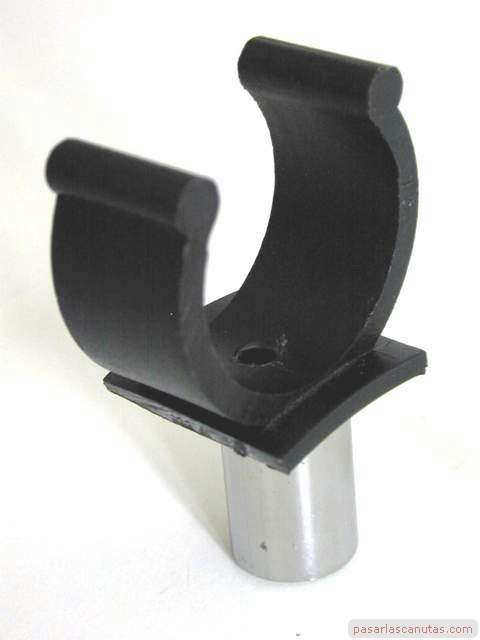

riego por goteo automatico en un piso - foto de separador y abrazadera
... así quedará cuando lo atornille.

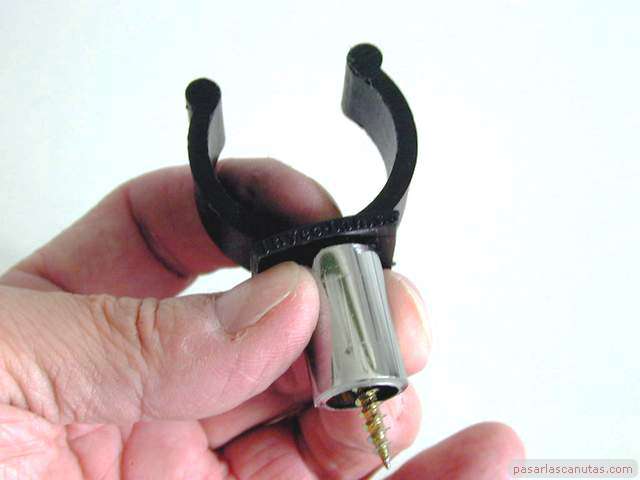

riego por goteo automatico en un piso - foto de separador y abrazadera con tornillo
Selecciono un tornillo ...

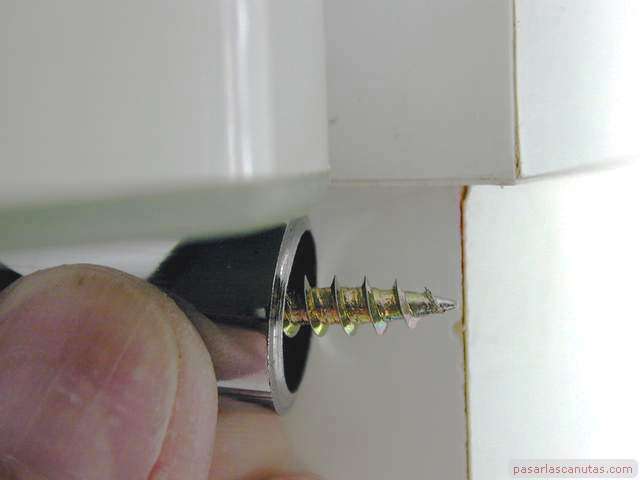

riego por goteo automatico en un piso - foto de comprobación de tornillo
... que no sobresalga más que el grueso de la tabla lateral del mueble de cocina ...

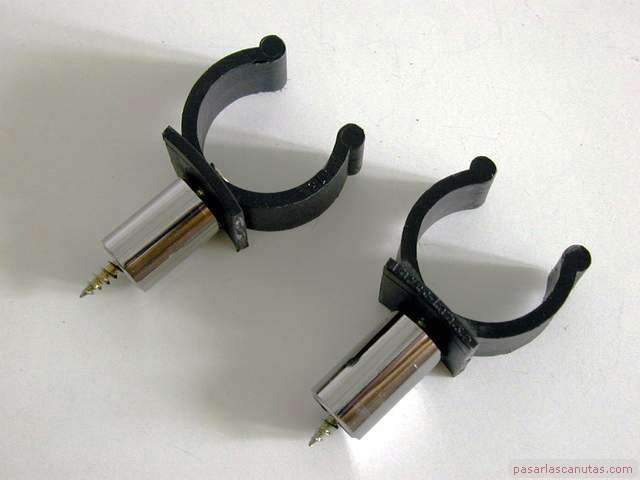

riego por goteo automatico en un piso - foto de los dos separadores y abrazaderas
... vista de los dos (pueden ser distintos).

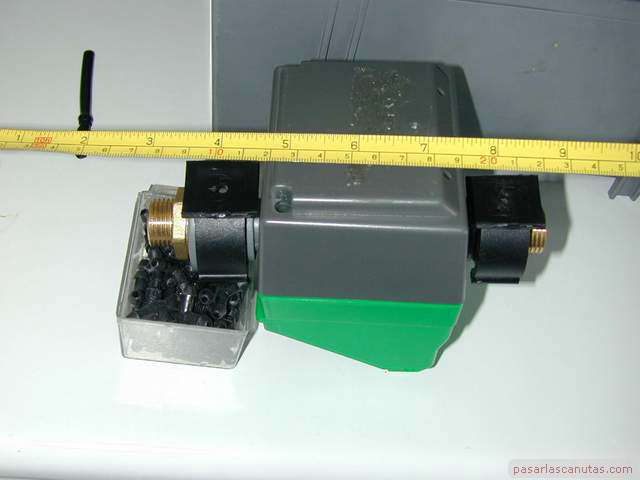

riego por goteo automatico en un piso - foto de medida de distancia de abrazaderas
Ahora, con las dos abrazaderas montadas, mido la distancia entre los taladros de ambas (unos 105 mm.). He desmontado el acoplamiento 1/2 a tubo de 12 ...

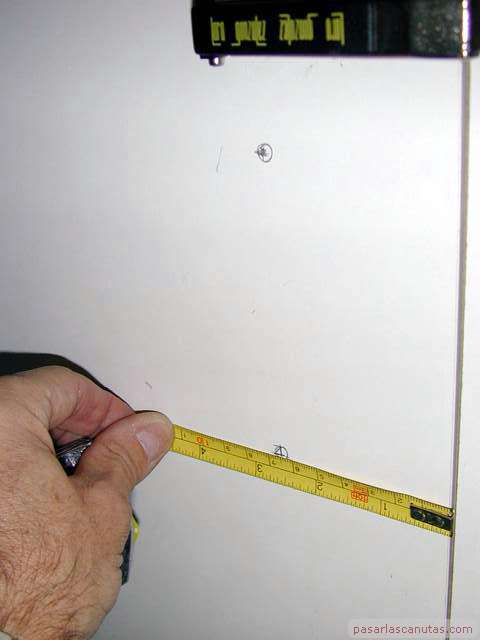

riego por goteo automatico en un piso - foto de medida de distancia de agujeros
... marco con un metro dos distancias iguales a la puerta del mueble de cocina (en este caso 65 mm.), cojo un punzón ...

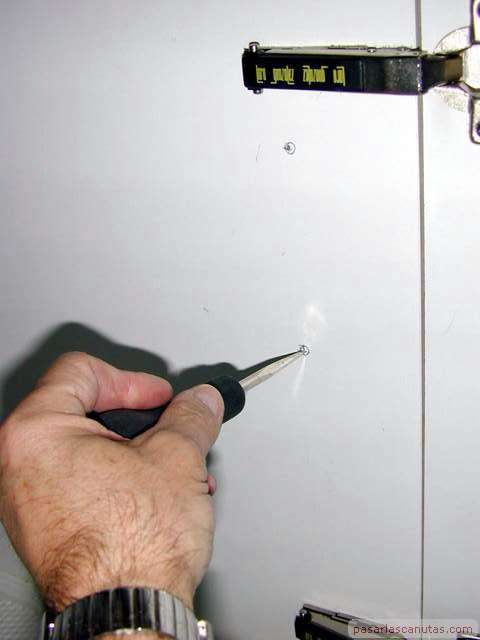

riego por goteo automatico en un piso - foto de marcar agujero con punzón
... y marco los dos puntos para la entrada de los tornillos. El temporizador ha de estar cerca de la puerta para poder ver la pantalla y los botones.

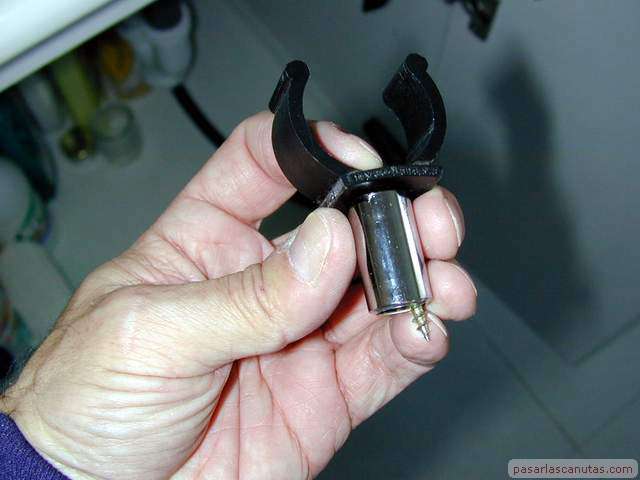

riego por goteo automatico en un piso - foto de coger conjunto abrazadera
Ahora cojo los conjuntos abrazadera-separador-tornillo ...

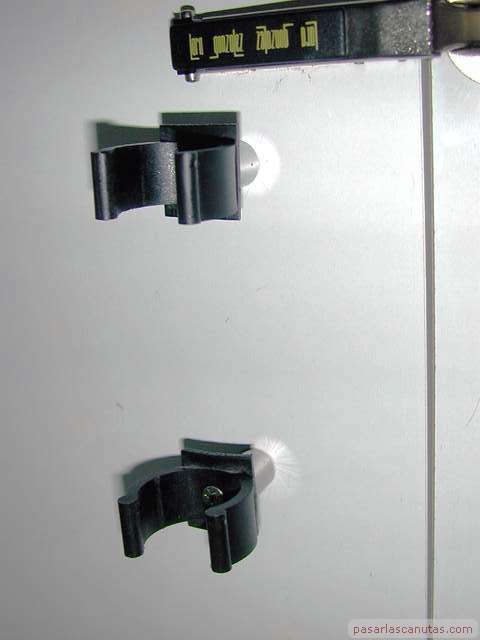

riego por goteo automatico en un piso - foto de sujeción de conjuntos abrazadera
... y los atornillo al mueble.

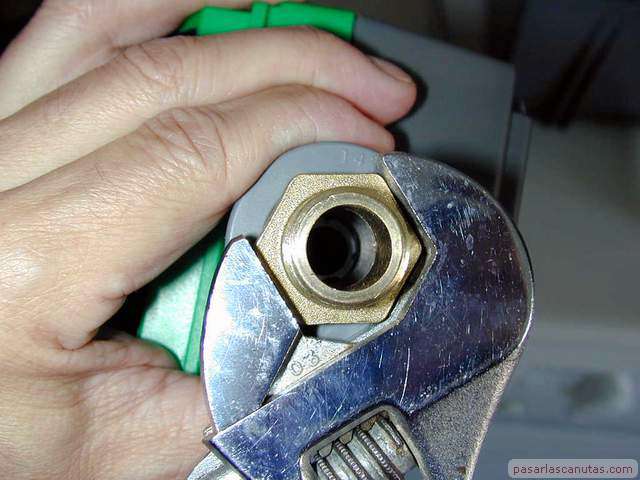

riego por goteo automatico en un piso - foto de repaso de tuercas de riego por goteo
... doy un último repaso ...

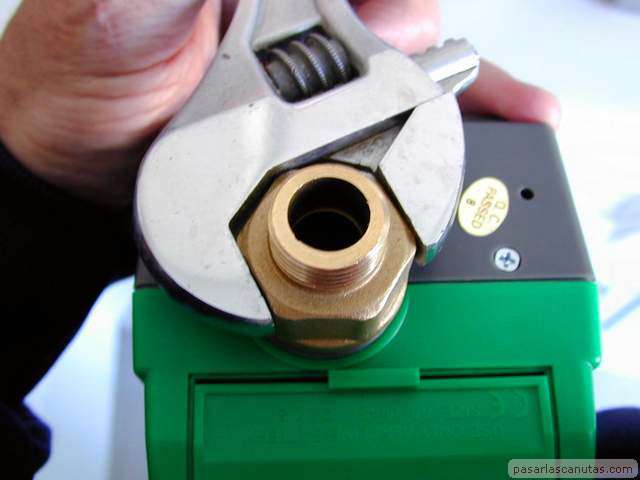

riego por goteo automatico en un piso - foto de repaso de acoplamientos de riego por goteo
... a los acoplamientos ...

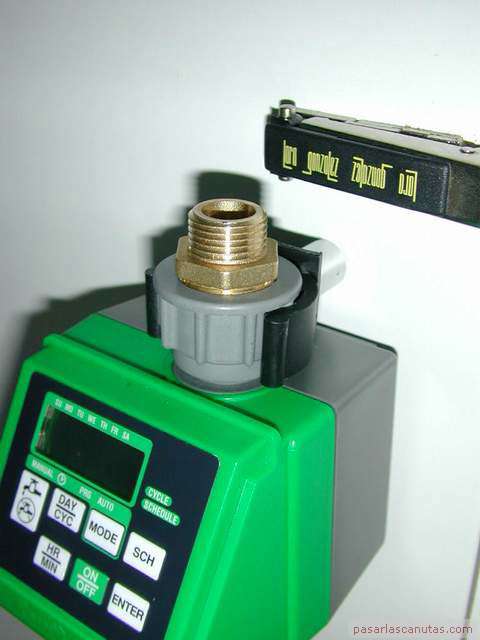

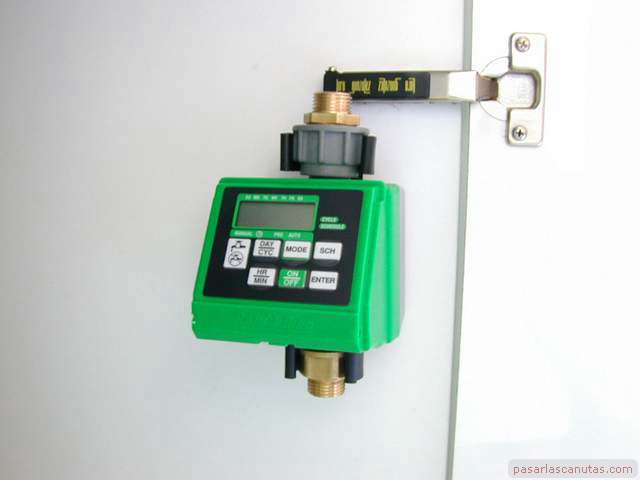

riego por goteo automatico en un piso - foto de sujeción de temporizador con válvula de riego por goteo
... y simplemente apretando, sujeto el temporizador.
riego por goteo automatico en un piso - foto de vista superior de temporizador de riego por goteo
Detalle del temporizador con válvula de riego por goteo por arriba ...

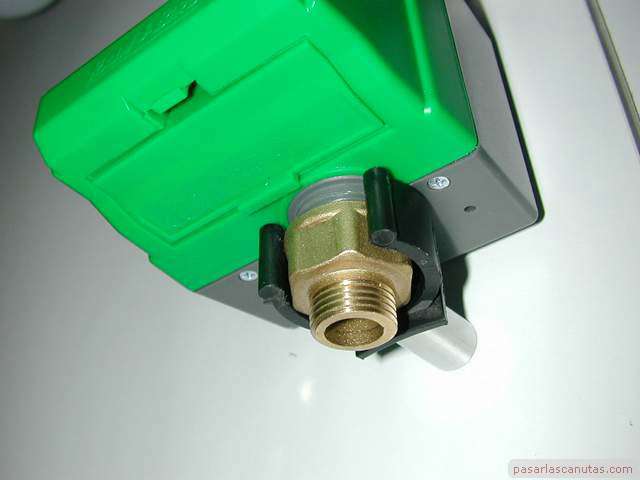

riego por goteo automatico en un piso - foto de vista inferior de temporizador de riego por goteo
... y por abajo.

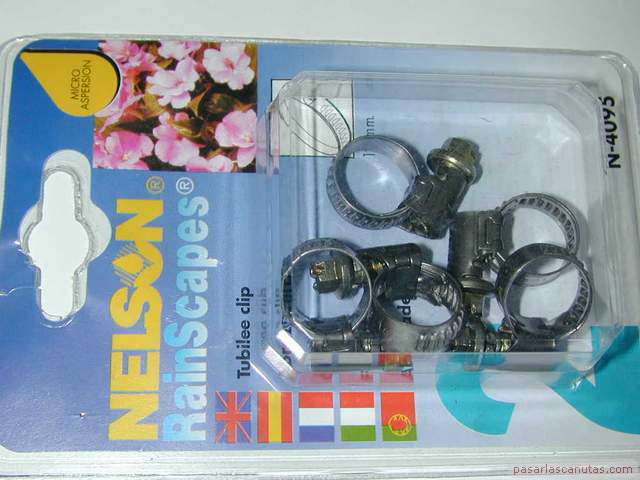

riego por goteo automatico en un piso - foto de blister de abrazaderas metálicas
Ahora cojo una abrazadera metálica ...

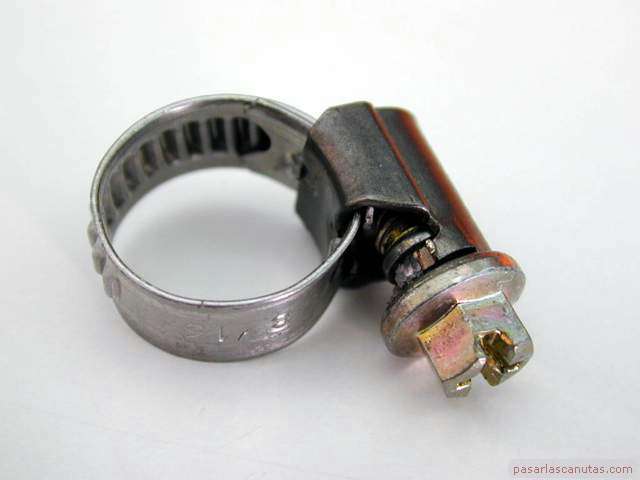

riego por goteo automatico en un piso - foto de abrazadera metálica
... para el tubo de 16 mm. ...

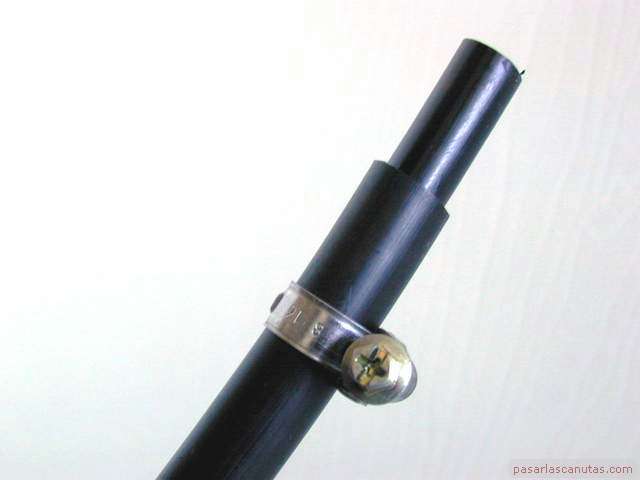

riego por goteo automatico en un piso - foto de extremo de tubo de riego por goteo
... y la introduzco por el extremo que está debajo del fregadero del tubo de doble pared que he tendido ...

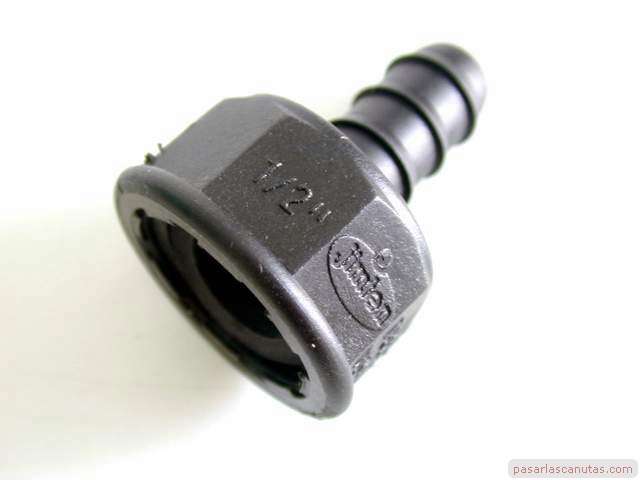

riego por goteo automatico en un piso - foto de acoplamiento de 1/2 pulgada a tubo de 12 mm.
... cojo el acoplamiento de 1/2 pulgada a tubo de 12 mm. ...

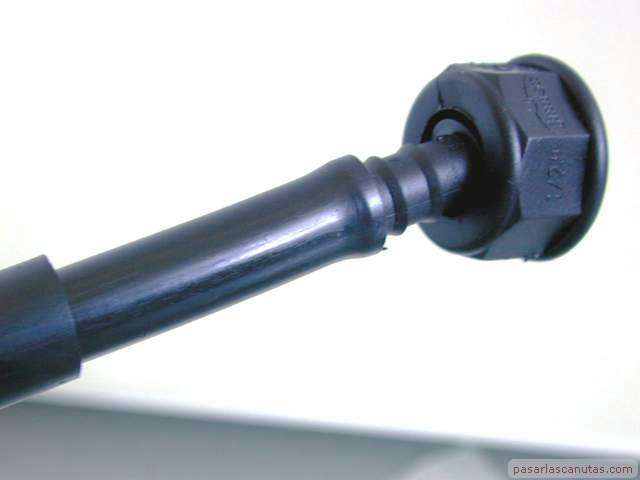

riego por goteo automatico en un piso - foto de introducción de acoplamiento a tubo
... y para introducirlo a tope en el tubo de riego por goteo de 12 mm. ...

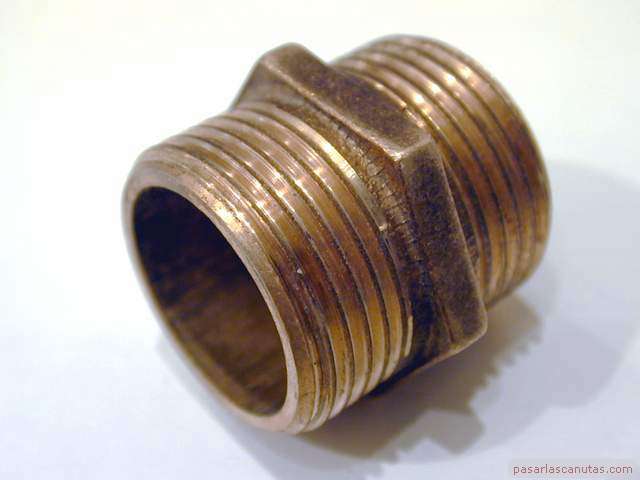

riego por goteo automatico en un piso - foto de machón de 1/2 pulgada
... me ayudo de un macho-macho (también llamado machón) de 1/2-1/2 ...
