Como aplicar silicona termica en un disipador de una CPU antigua con gran superficie de contacto

Tutorial fotográfico en 35 fotos sobre cómo dar poner o aplicar silicona en un disipador de una CPU de gran superficie de contacto socket7 (K6-II, Pentium MMX). Febrero 2001

En esta primera página con 20 fotos del manual-tutorial gráfico de PasarlasCanutas, sobre cómo montar un disipador con silicona sobre una CPU o procesador de gran superficie de contacto, os mostramos cómo comprobar y mejorar la planitud de la superficie del disipador con medios domésticos. Este proceso es razonable para CPU's hasta 200-400 MHz. La técnica básica es similar la que se aplica con CPU's de mayor velocidad, salvo que con éstas el trabajo ha de ser más refinado, y en la mayoría de disipadores no es necesario planificar: esto lo podéis ver en nuestro tutorial de Montaje de un PC Enero 2002.

Atención: cualquier manipulación sobre aparato eléctrico o maquinaria exige que previamente se apague y desenchufe, así como especial cuidado en el momento inicial de volver a enchufar y encender.
Se recomienda el uso de una pulsera antiestática, así como desenchufar todos los equipos conectados a la caja del PC (conviene previamente tomar buena nota en una libreta de todas las conexiones).

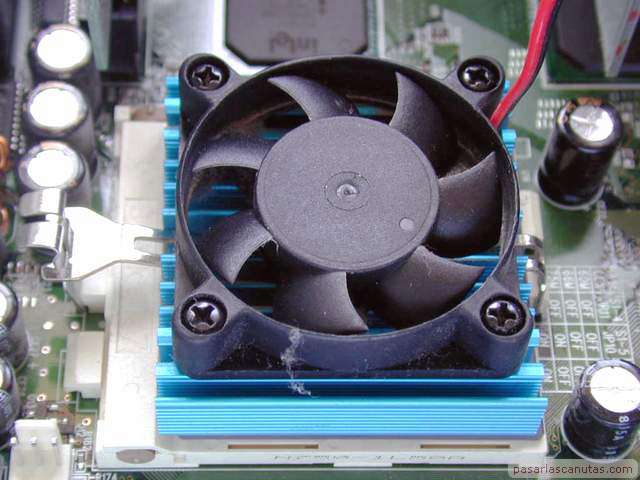

foto de disipador antiguo

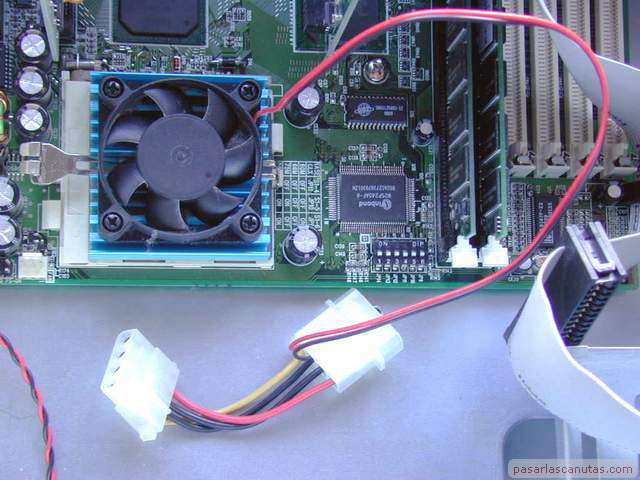

Este es el disipador que voy a sustituir. Se ha quedado pequeño para los tiempos que corren: sobre todo si se "juega" mucho la CPU se calienta. En ese caso su vida útil y su fiabilidad pueden disminuir. 		foto de conexion de alimentacion

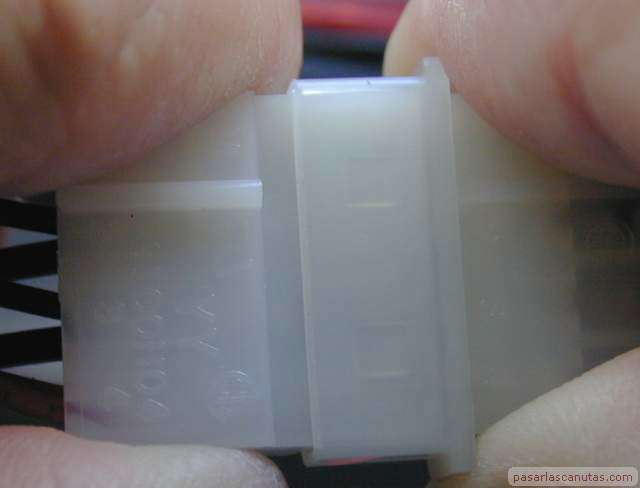

Primero comienzo a quitar el derivador de alimentación del disipador viejo ... 		foto de conector de alimentacion

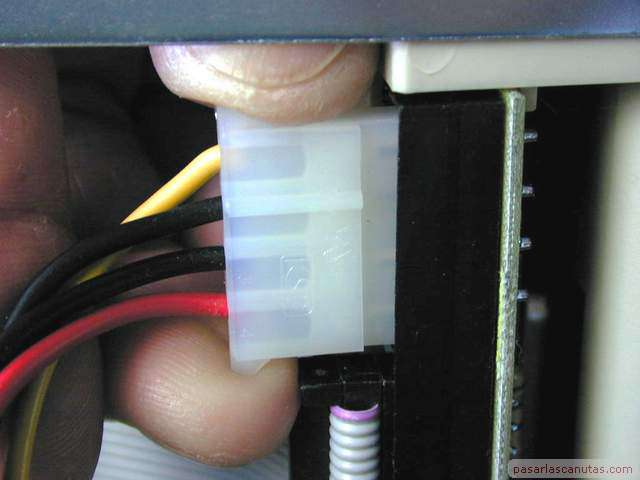

... desenchufo ... 		foto desconectando conector de alimentación del disipador
... de un lado ...
foto de conexion de alimentacion del extraible de disco duro de un pc ordenador

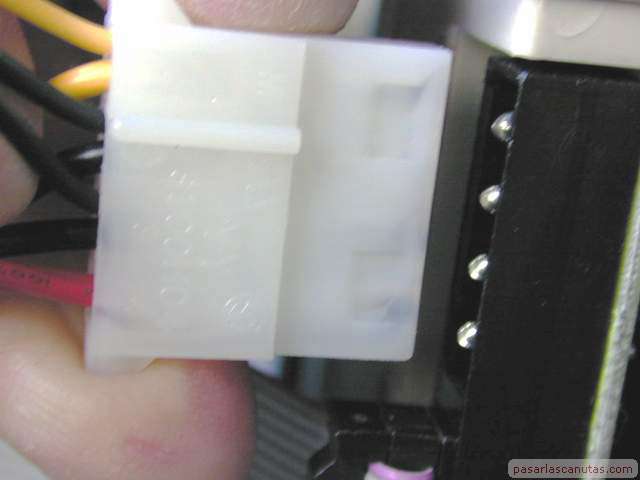

... y de otro (la base ... 		foto desconectando la alimentacion del extraible de disco duro
... del extraíble del disco) ... 		foto de disipador antiguo y conector de alimentacion

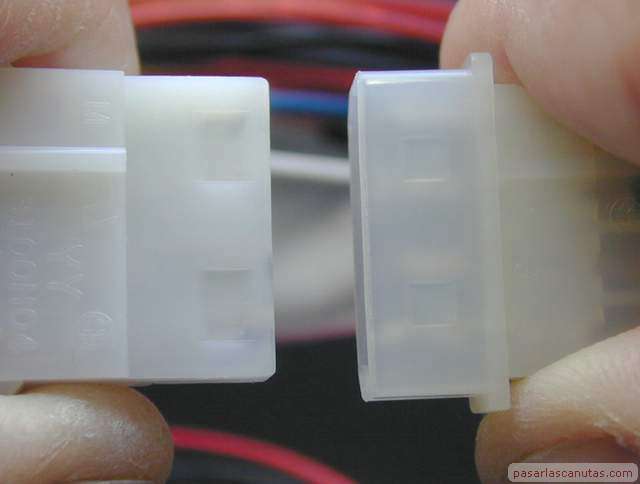

... ya está suelto ... 		foto de enchufe de alimentacion de extraible de disco
... no me olvido de enchufar la parte que ha quedado libre al extraíble del disco.

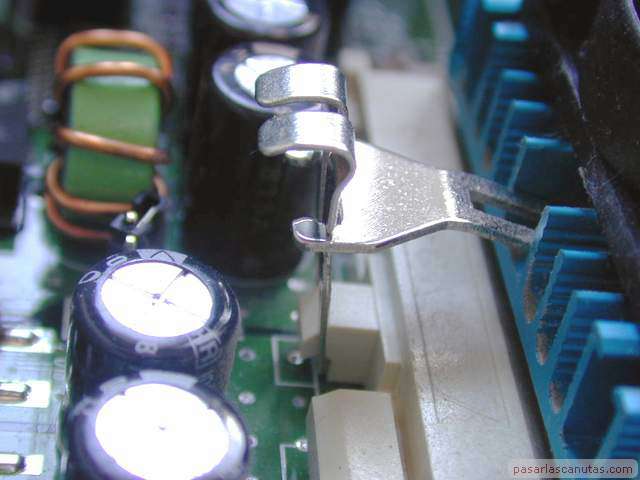

foto de clip de sujecion de disipador
Ahora me dispongo a soltar el clip que une el disipador viejo con el zócalo de la CPU (socket 7) ... 		foto de apretar el clip de sujecion del disipador

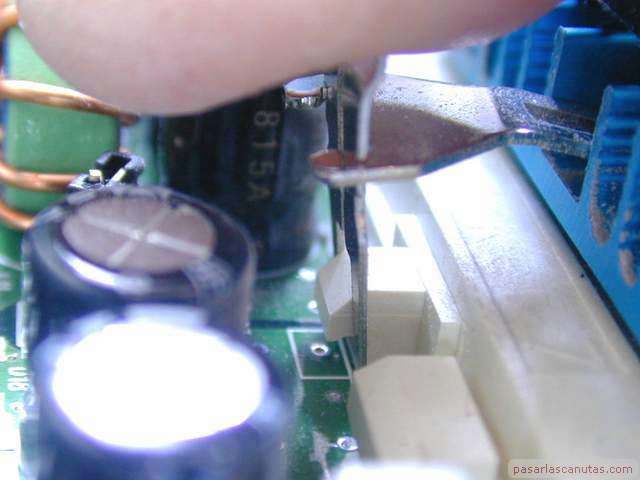

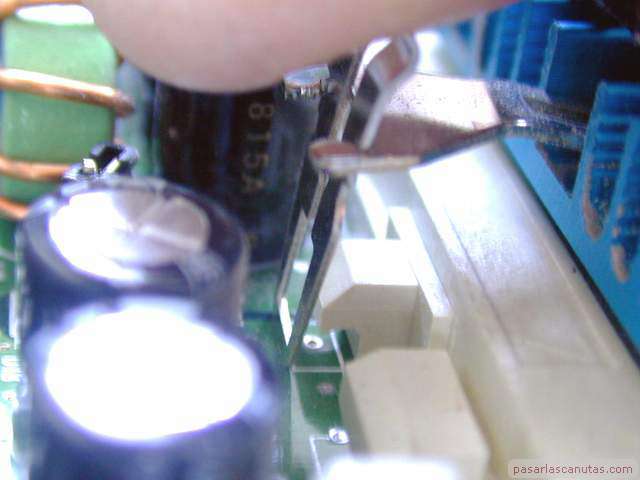

... empujo con el dedo hacia abajo ... 		foto abriendo el balancin del clip de sujecion del disipador
... mientras abro el balancín, separándolo del zócalo de la CPU. 		foto de disipador para CPU socket 7

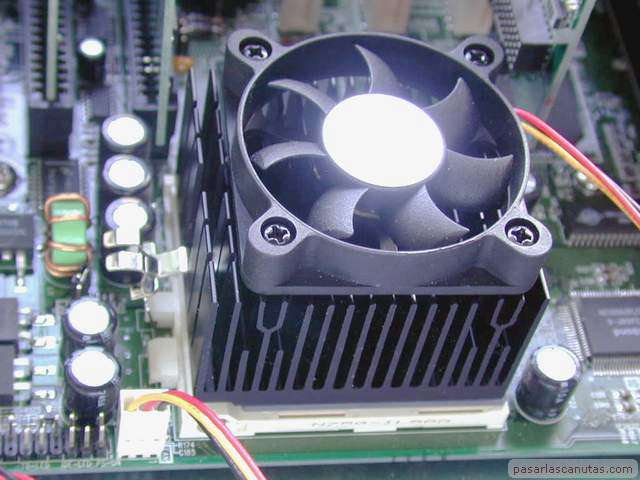

En su lugar, pruebo a instalar el nuevo disipador, como se ve mucho más grande, sin silicona ...

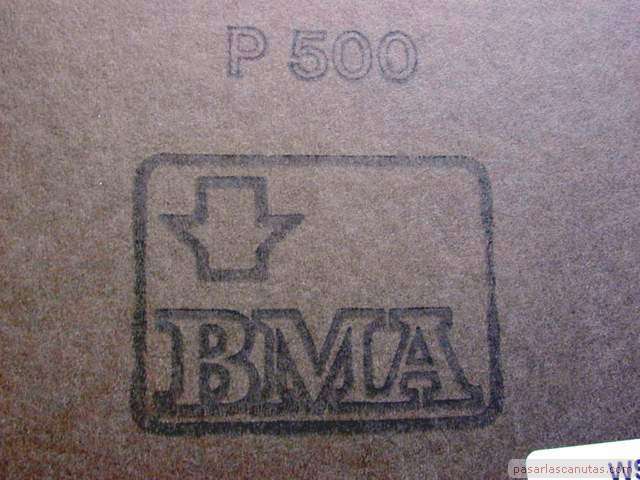

foto por detras de lija grano 500

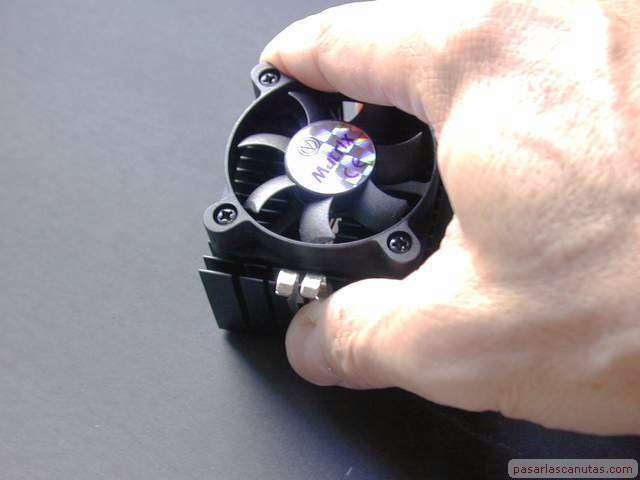

... como va perfectamente, lo desmonto, igual que el anterior, y con una lija de grano 500 ... 		foto lijando el plano de contacto de un disipador

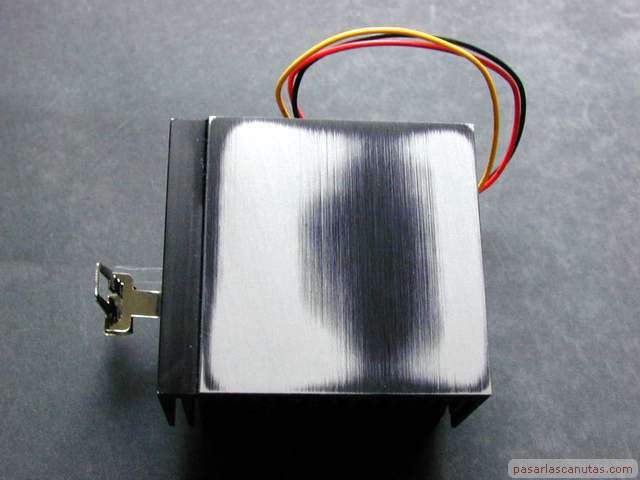

... y quitando una pegatina metálica de la base del disipador, si la lleva, apoyando todo el plano de la base sobre la lija (las cuatro esquinas tienen que apoyar igual), y deslizándolo completo sobre la lija ... 		foto de la irregularidad del plano de contacto de un disipador de gran superficie para CPU's antiguas socket 7

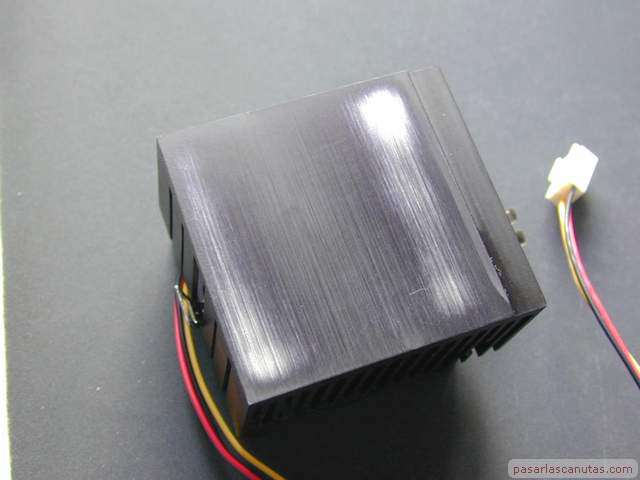

... comienzo a lijar sin hacer movimientos oscilantes, patinando sobre la lija (se ve que no era plano, estaba hundido precisamente por donde tiene que hacer contacto) ... 		foto de pegatina que impedia la planitud perfecta

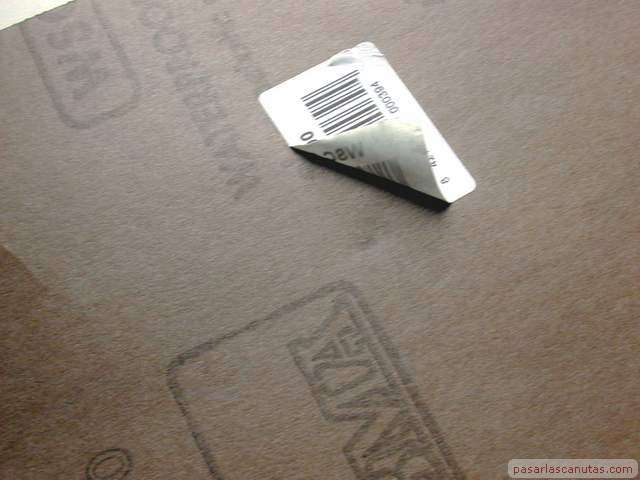

... como tropiezo un poco al lijar, descubro que la culpa la tiene una pegatina que lleva la lija por detrás, y la quito ...
foto de la parte de contacto del disipador, que se va planificando

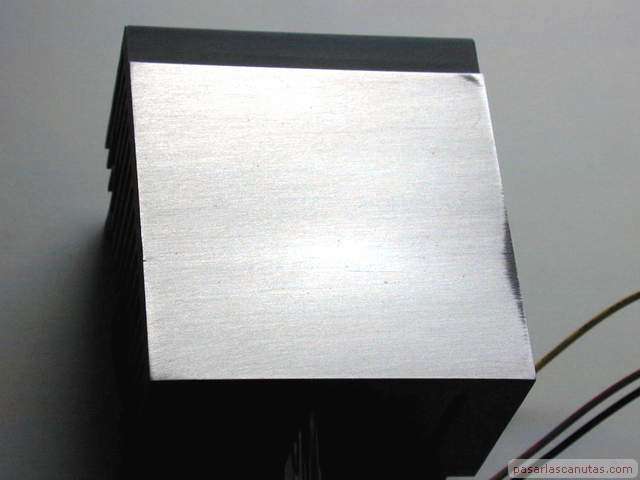

... ya va mejor ... 		foto de disipador barato planificado por procedimiento casero
... acabado: éste ha gastado dos lijas completas (todavía se aprecia una parte hundida por el borde, que no importa porque no es zona de contacto) ... 		silicona_7519.JPG

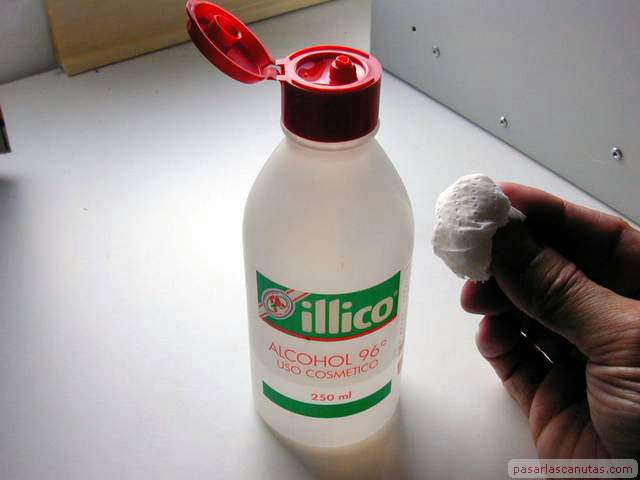

... retiro las lijas, limpio el polvo, soplo el disipador para quitar el polvo que se le pudiera haber adherido e improviso una mini-muñequilla con papel de cocina ... 		foto de limpiar superficie de contacto de disipador con alcohol

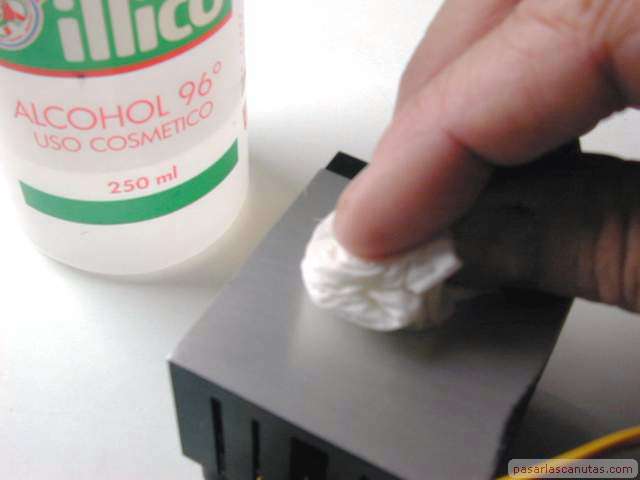

... la empapo un poco en alcohol (que no chorree) y limpio el plano del disipador y la parte de arriba de la CPU ...
