Cable para conectar el PC al equipo de música. Pag 2

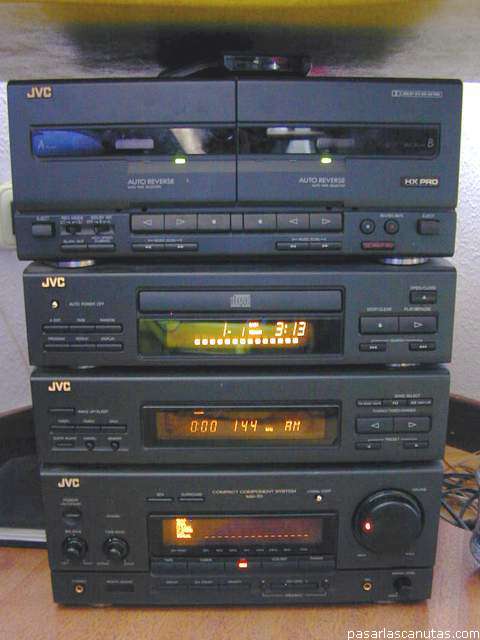

equipo de sonido JVC de 4 amplificadores
Este otro equipo ...

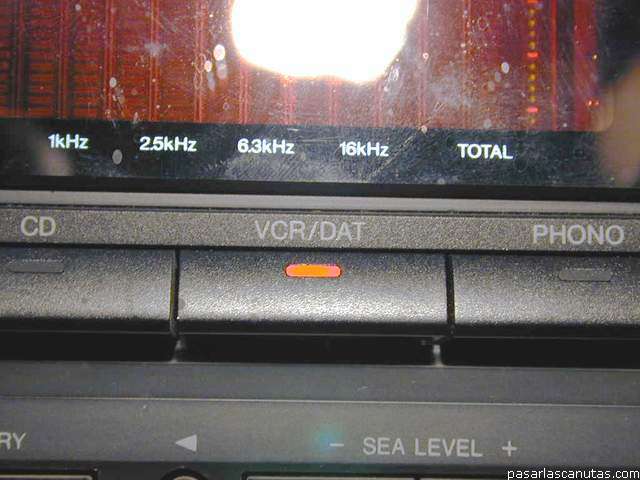

pulsador de selección de entrada VCR/DAT de equipo de sonido HI-FI

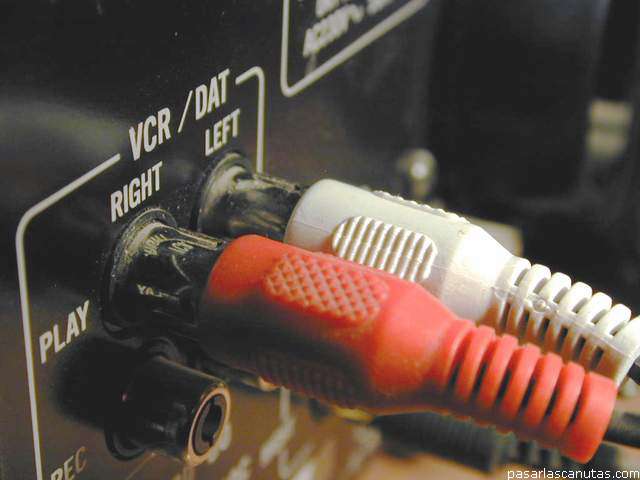

... se conecta por la entrada VCR/DAT ...
conectores macho RCA
... con machos RCA ...
salida por la pared de cable de audio estereo
... el cable, de unos 10 m., lo he pasado con una guía de nylon, por la conducción del cable del teléfono ...
cajetín de cables de TV
... y en otro tramo, por la del cable de la TV ...

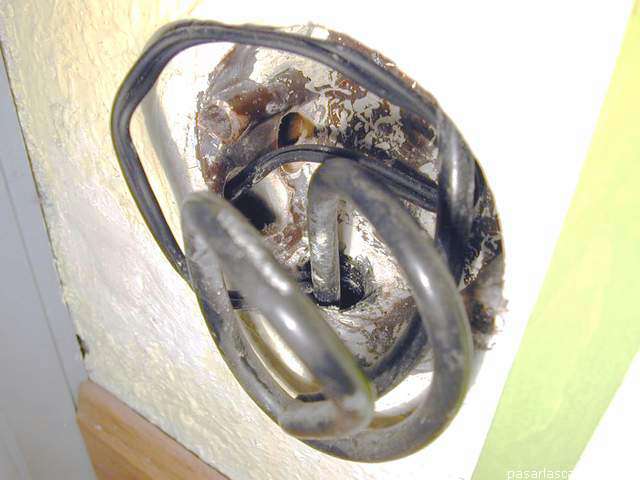

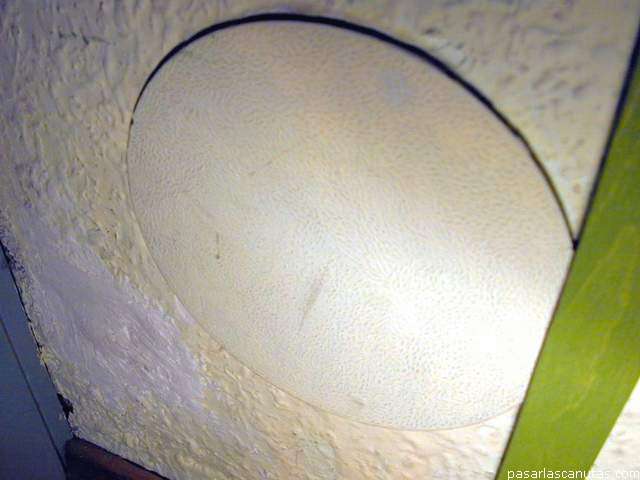

cajetin de cables de television tapado
... detalle de la caja tapada ...
regleta adhesiva flexible
... y en otro tramo por esta regleta adhesiva flexible (para no despegar el rodapié, en el que también se puede ocultar)

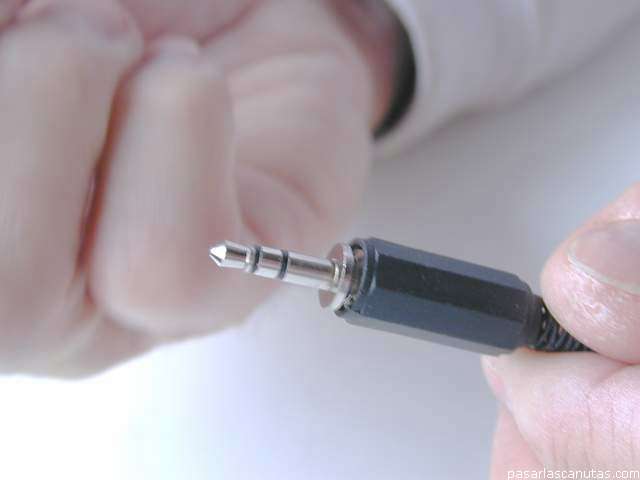

conector macho estereo de 3,5 mm.
Ahora ya, vamos a ver cómo soldar los conectores (ver
"el soldador de electrónica"). Primero, un jack macho de 3,5 mm. ...

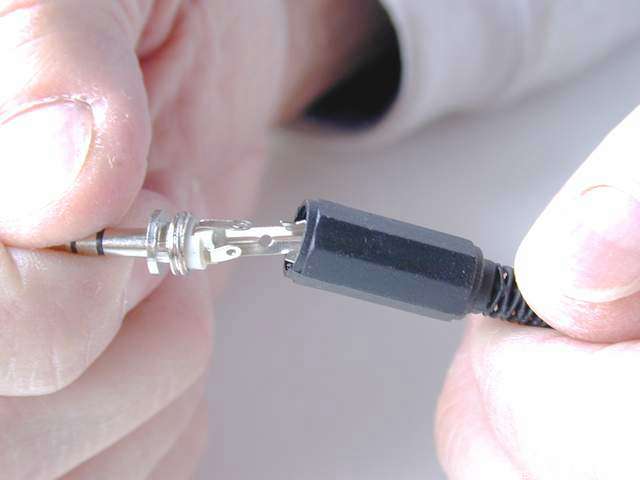

jack macho de 3,5 mm. desmontado
... desenrosco la tapa del jack ...
cable coaxial de audio estereo

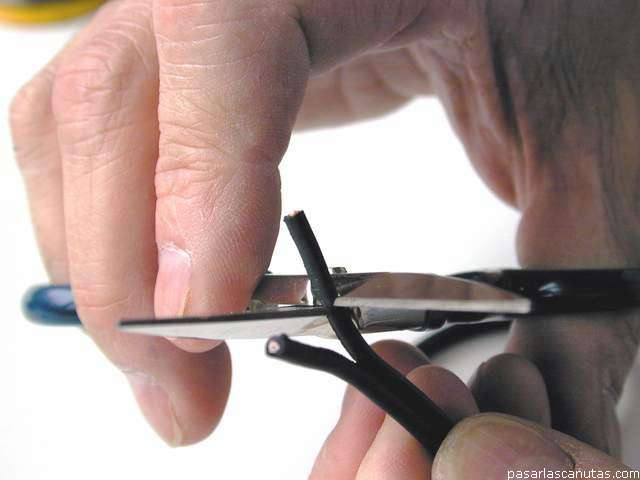

... abro un poco el cable apantallado (coaxial) de audio estéreo, separando los dos canales ...
pelar cable coaxial de audio estereo
... y comienzo a pelar uno de los cables ...

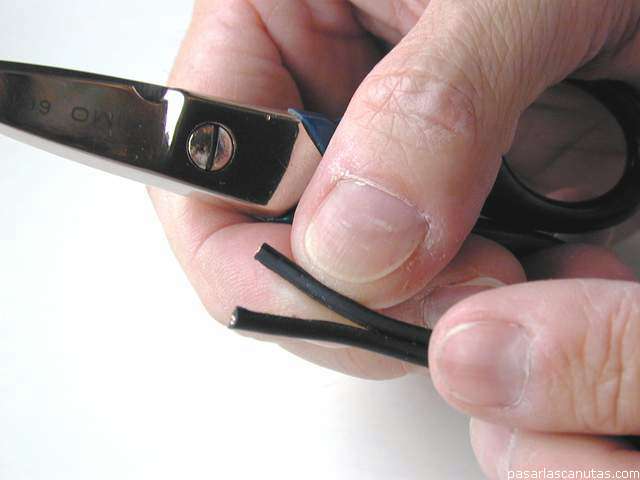

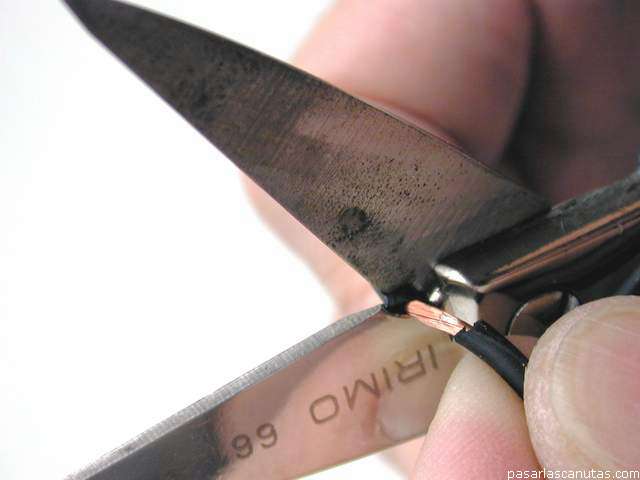

separar aislante de cable coaxial

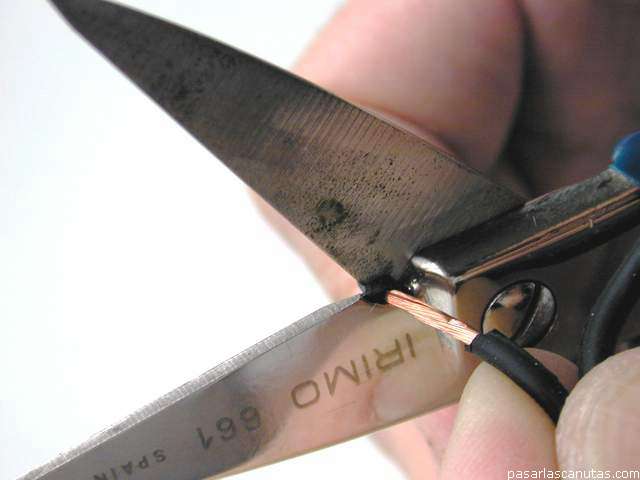

... usando la hendidura para pelar cables de las tijeras de electricista, sin apretar mucho ...
tijeras de electricista

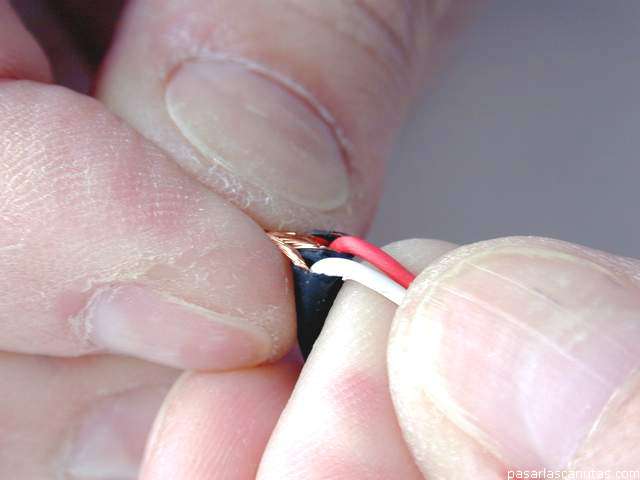

... y tirando para separar la camisa ...
quitar aislante de cable coaxial
... de aislante, luego pelo el otro cable ...

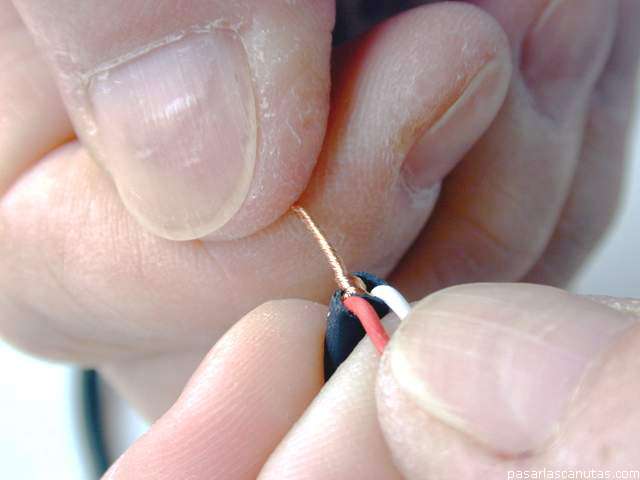

enrollar hilos de malla de cable coaxial con la mano
... y enrollo juntos los hilos de las ...
enrollando hilos de pantallas de cable coaxial de audio
... dos ...
enrollar hilos de cobre de apantallamiento de cable coaxial
... pantallas ...

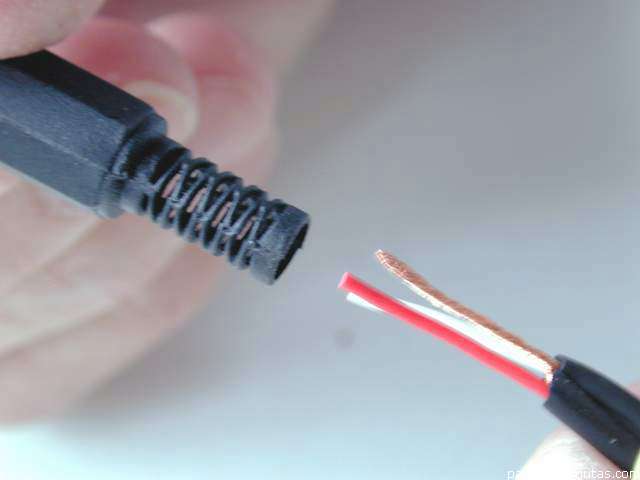

pasar cables por caperuza de conector
Ahora meto los hilos a través de la caperuza del jack ...
cables y caperuza de conector de 3,5 mm.
... porque después de soldar ya no se puede hacer ...

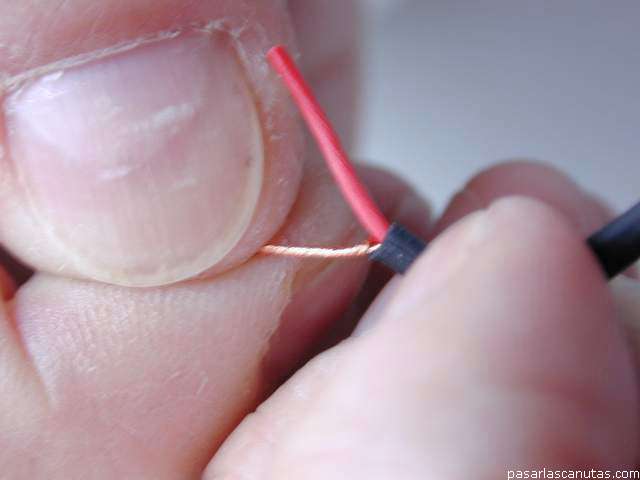

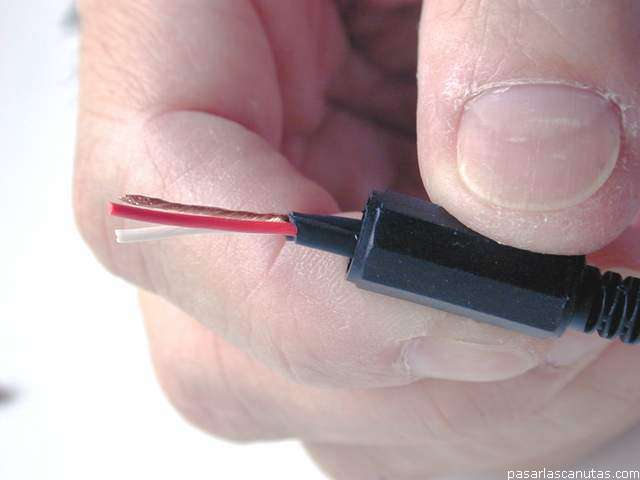

pelar cable central de coaxial estereo
... y pelo los cables centrales, rojo ...
