Cable para conectar el PC al equipo de música. Pag 5

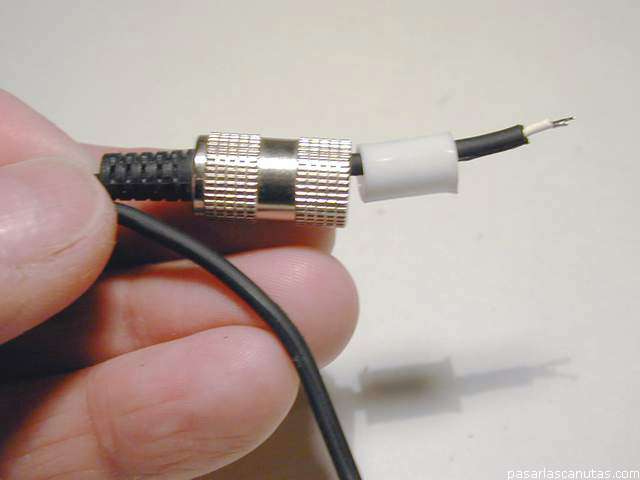

introducir cable por caperuza de conector RCA
... introduzco una mitad del cable (interior blanco) por la caperuza y el aislante del conector ...

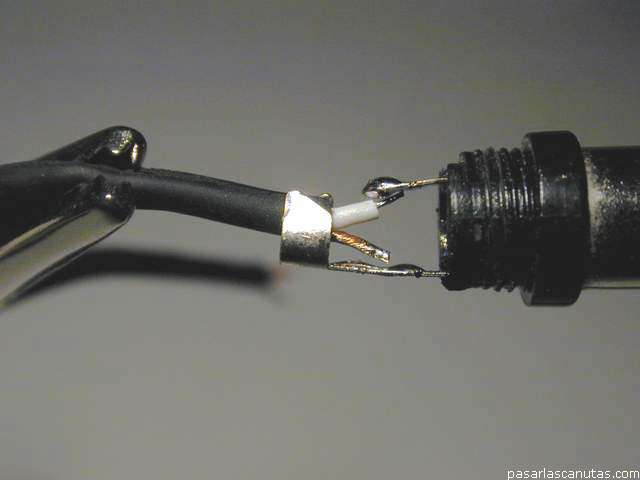

colocar cables para soldar
... coloco el cable central y la pantalla para soldarlos al conector ...

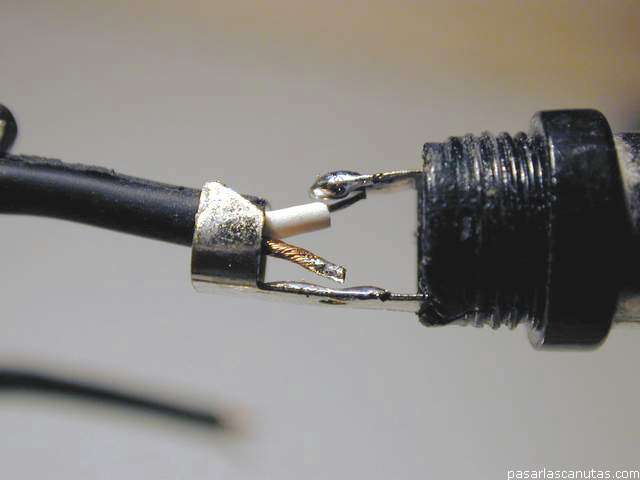

detalle de cables colocados para soldar
... detalle ...

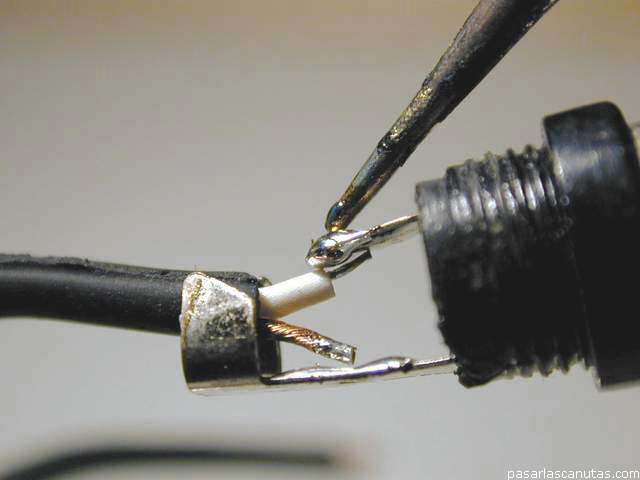

detalle de soldar
... y acerco el soldador a la perlita ...
soldar con estaño
... y la fundo, soldando el cable (aquí sí ha dado tiempo a hacer la foto) ...

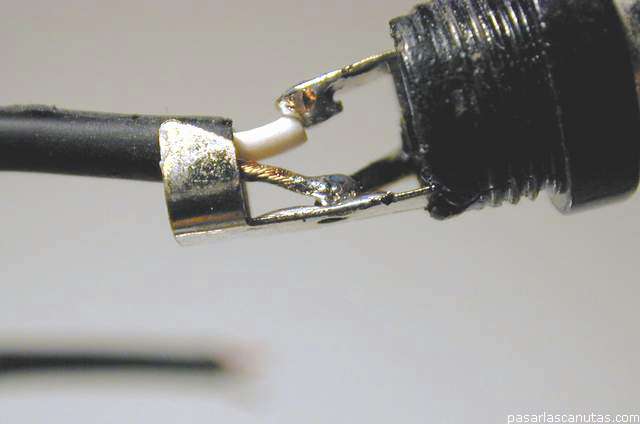

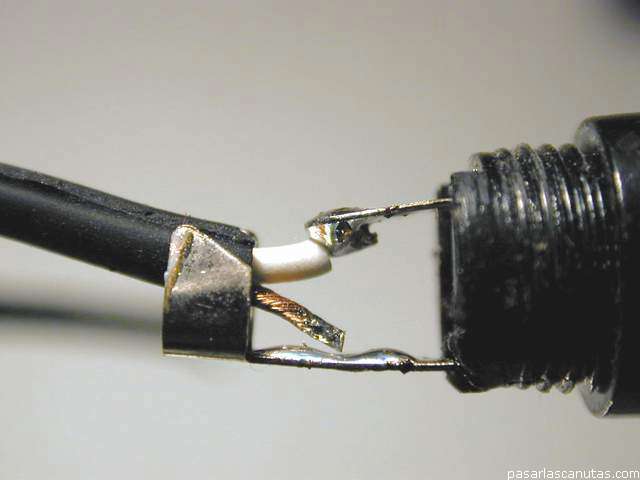

soldadura con estaño
... detalle ...
soldar pantalla
... ahora sueldo la pantalla (el soldador está por detrás, casi no se ve) ...

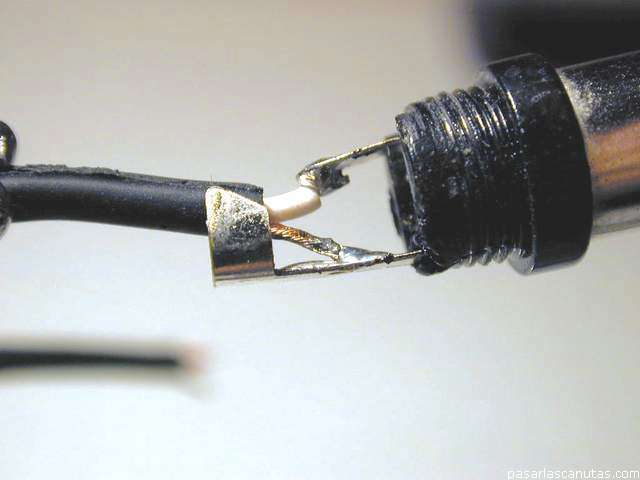

conector RCA soldado a cables
... detalle de la soldadura ...
punta de alicates
... con unos alicates, aprieto ...

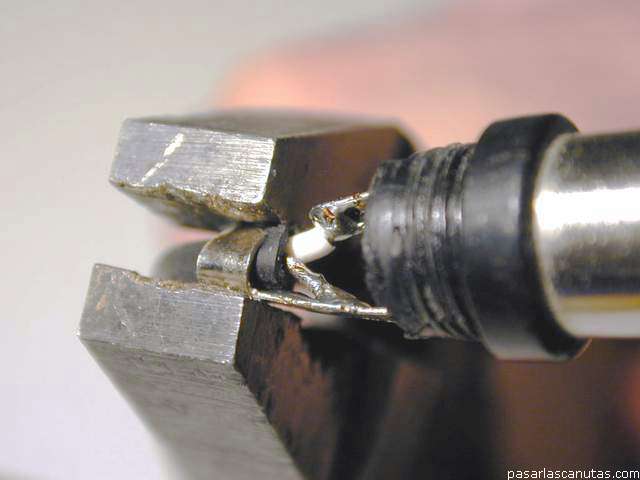

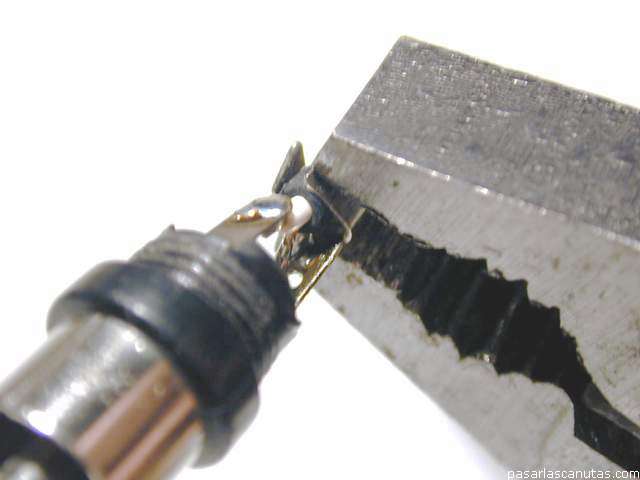

apretar retención de cable con alicates
... las alas de retención del cable ...

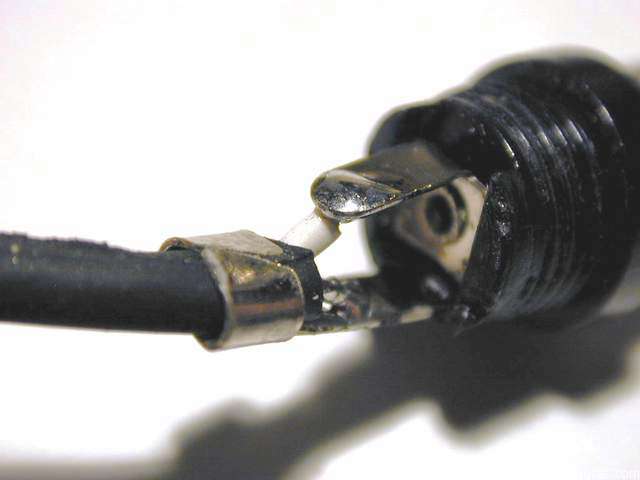

retencion de cable apretada
... detalle, ya cerradas ...

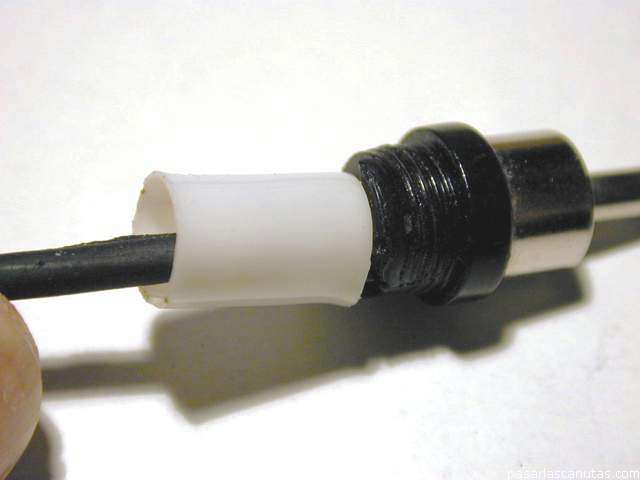

aislante de plastico
... coloco el aislante de plástico blanco ...
caperuza de jack macho RCA enroscada
... y enrosco la caperuza, sujetando el cable y la punta del conector para que no giren, igual que con el jack de 3,5 mm. ...

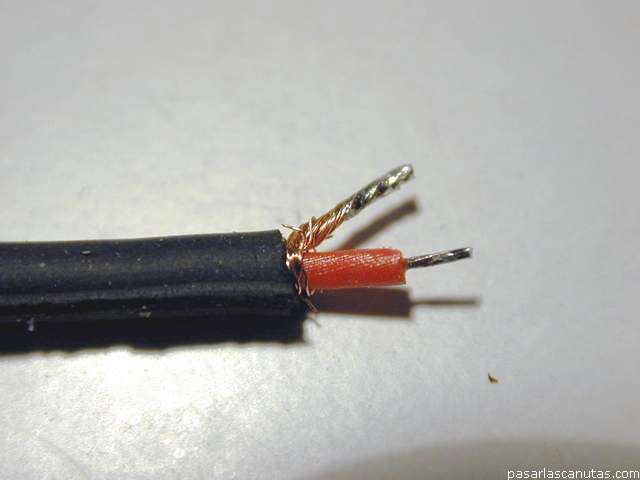

cable pelado y estañado
... con la otra mitad (interior rojo) del cable hago lo mismo (le sueldo otro macho RCA), puesto que con este tipo de conector cada canal de audio va por separado.

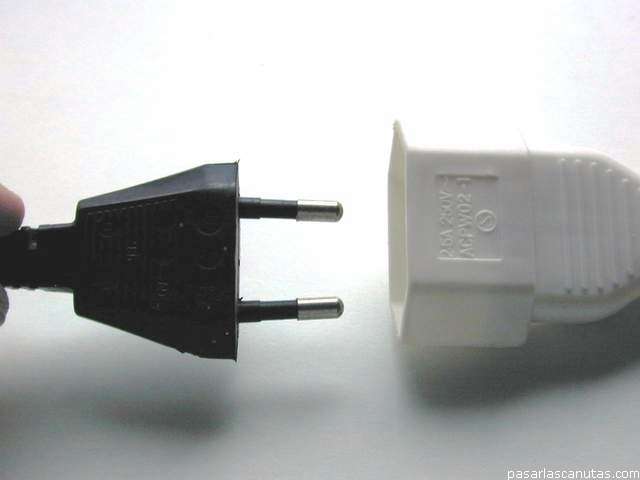

desenchufar el soldador
Al acabar: ¡¡¡DESENCHUFAR EL SOLDADOR!!!
Tanto los conectores como el cable se pueden encontrar fácilmente en tiendas de componentes electrónicos.

Algunos consejos adicionales si váis a construir este cable para conectar el PC al equipo de música:

- Para enchufar y desenchufar, no tiréis nunca del cable, sino del cuerpo del conector.

- Hay que realizar tanteos con el control de volumen del programa del PC. Un buen punto inicial es 1/3.

- Para hacer un tendido de cable, hay que pensar que si va por el rodapié, debajo de moqueta o dentro de tubo, se necesitarán más metros que los que se puedan estimar inicialmente: es bueno simular el recorrido con un cordel, porque si el cable no llega, empalmar el coaxial después es una tarea desagradable.

- No os desaniméis si os sale mal al primer intento, no hay más que cortar el cable, desoldar los trozos, y volver a empezar. Lo único que no tiene arreglo es si se ablanda el material de plástico del conector, por insistir mucho con el soldador. Pero un conector nuevo es baratísimo en comparación con la satisfacción que puede dar este tipo de montajes: una vez hayáis aprendido a soldar conectores, habrá muchos otros montajes a vuestro alcance.

- A partir de 12-15 m. de longitud de cable se puede experimentar una pérdida de notas agudas, por la capacidad (medida electrónica) que introduce el cable coaxial. Las notas agudas, son por ejemplo, los siseos de las eses, o el sonido tipo "sssss" de los platos de bronce de las baterías de música. Esto se puede compensar algo con un ecualizador, por ejemplo, el del Winamp, y será difícil de apreciar en la grabación en cassette, que también pierde mucho en estas frecuencias. Evitar la pérdida de agudos en muy grandes longitudes por capacidad parásita es posible, pero implica complicar la conexión, soldando resistencias de carga y/o utilizando circuitos electrónicos de baja impedancia.

- Si os váis a atrever a realizar variantes, consultadlo antes: hay cosas que no se pueden hacer.
