Cable para conectar el PC al equipo de música. Pag 4. Rev. Mayo 2002

Atención, el standard de conexión del cable coaxial estéreo al jack de 3,5 mm. es: izquierdo-blanco al vivo del centro, derecho-rojo al vivo lateral y malla al blindaje. En las fotos, por error, se realizó al revés (los cables funcionan igualmente y por eso no se detectó el error al probarlos, pero si uno de los extremos lleva conectores RCA los canales podrían quedar invertidos).
Gracias a nuestro amigo Rafael Navajas por el comentario.

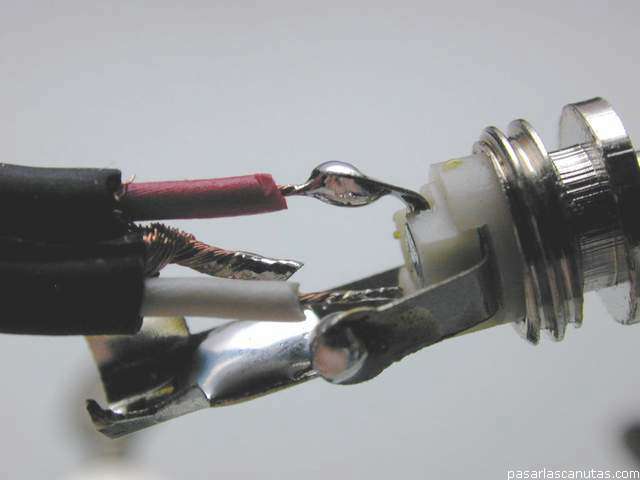

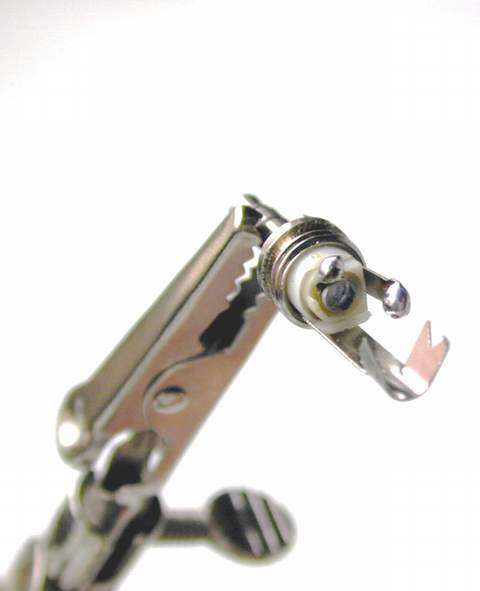

detalle de conexiones del jack estereo de 3,5 mm. estañadas

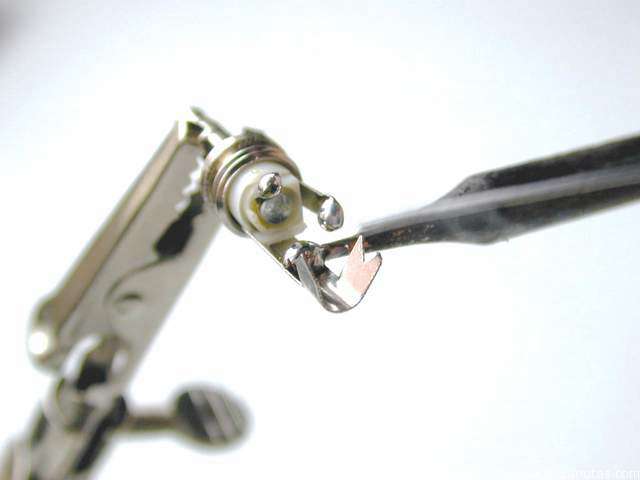

... detalle ... 		estañar conexion de blindaje

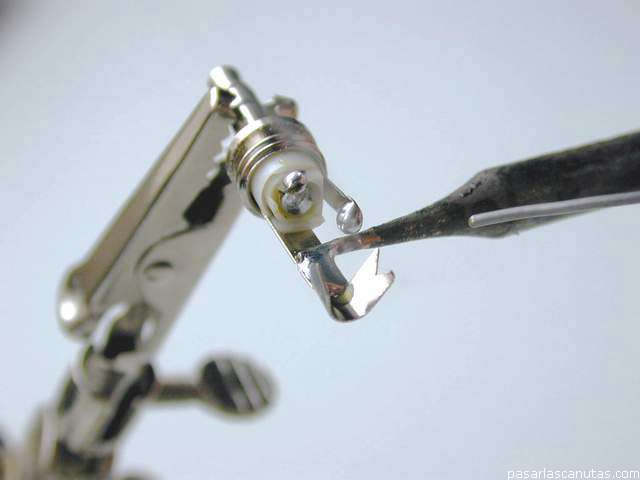

... también estaño la zona (aquí ha fundido pero no ha mojado) ... 		estañar conexion de pantalla
...donde voy a soldar la pantalla (aquí está mojando: en cuanto moja, se retira el soldador)... 		conexion de pantalla estañada
... aquí me he pasado, he puesto demasiado estaño: con un soldador de sólo 11 watios me va a costar trabajo soldar la pantalla ...

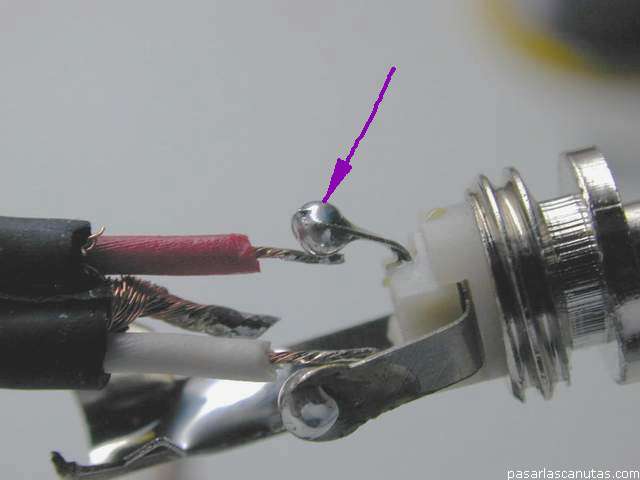

foto previa a la soldadura del cable de conexion de pc a equipo de musica

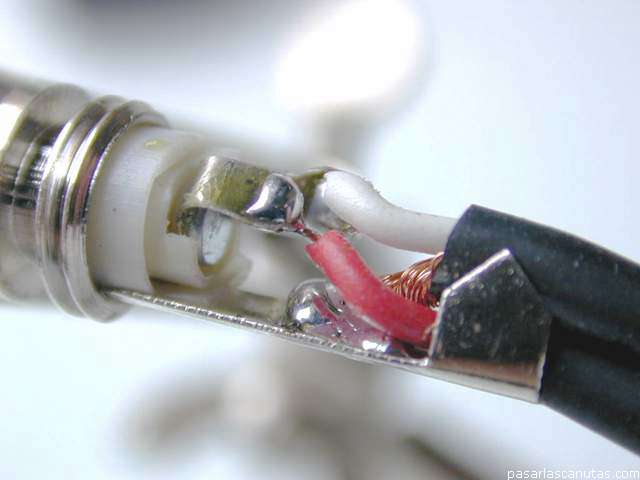

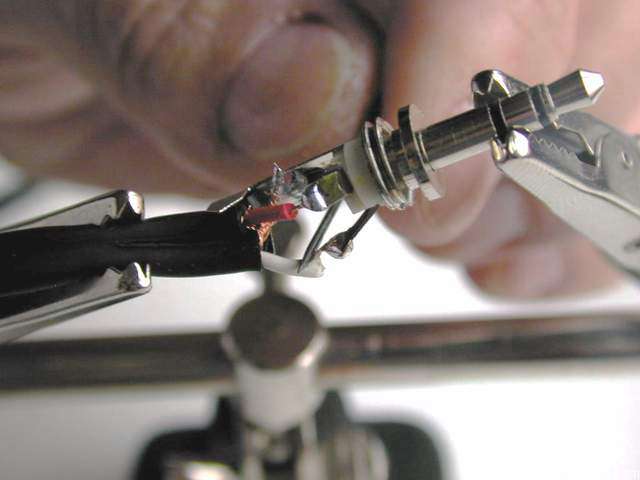

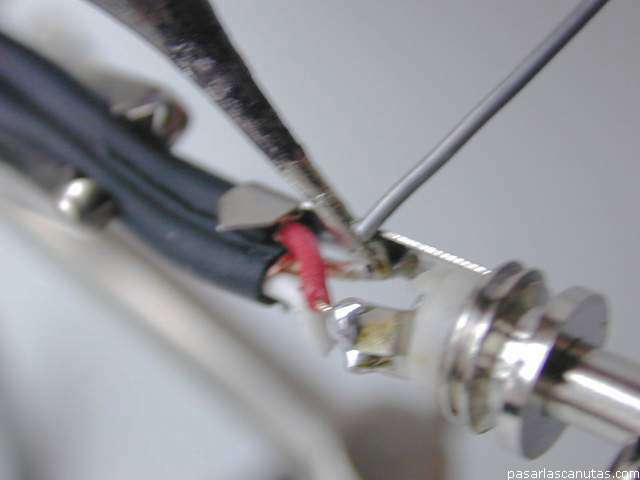

... ahora coloco el cable rojo presionando la perlita de estaño del punto central (primer canal) del conector , y acercando el soldador en el punto marcado por la flecha (atención al error indicado en el encabezamiento, aquí debería ser el cable blanco)... 		cable soldado
... fundo la perlita y queda soldado (se tarda 1 segundo, el soldador ha desaparecido antes de hacer la foto) ... 		posicionar cable para soldadura

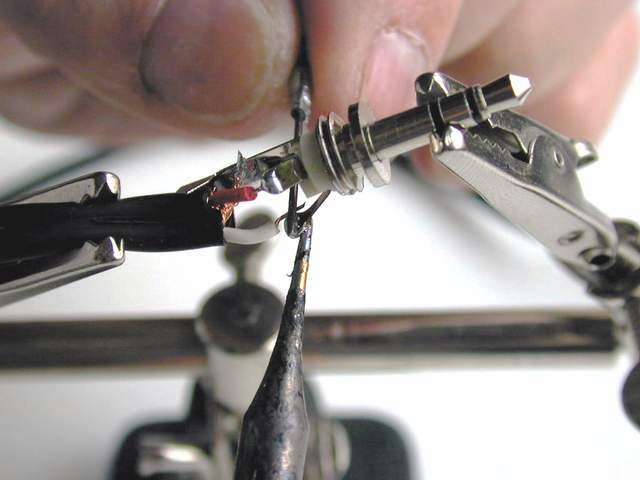

... hago lo mismo con el cable blanco en la otra perlita (segundo canal) (atención al error indicado en el encabezamiento, aquí debería ser el cable rojo)... 		sujetando cable con destornillador de relojero para que suelde
... aquí para sujetar el cable junto a la perlita me ayudo de un destornillador fino o unas pinzas ...
apretar cable contra perlita de estaño para que la soldadura sea correcta

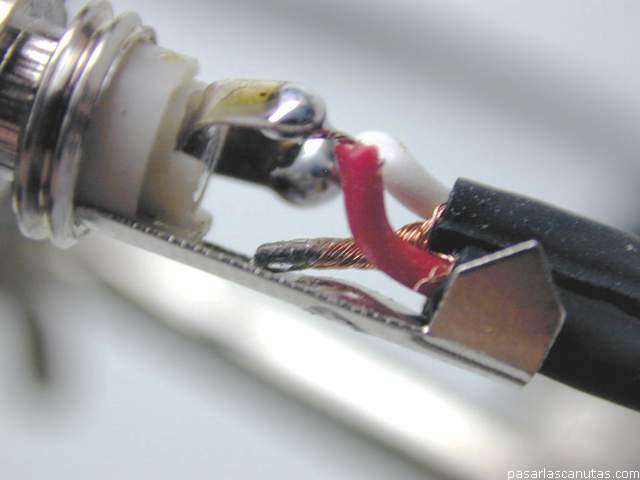

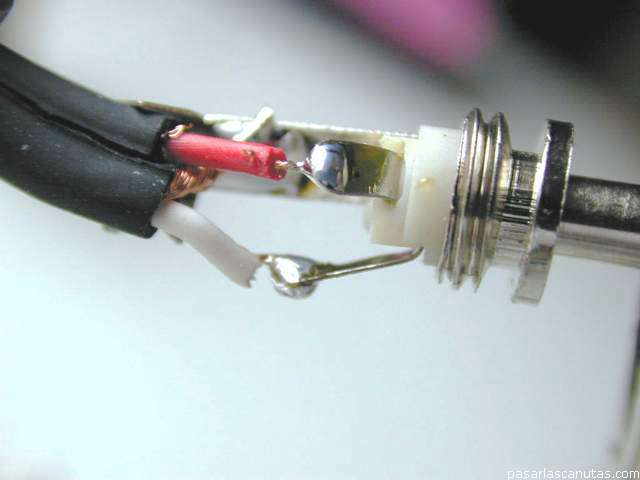

... apretando el cable blanco contra la perlita del conector hasta que la soldadura se enfría (menos de 5 segundos) ... 		detalle de soldaduras de cables centrales
... detalle ... 		aproximación del cable de pantalla contra la conexión de pantalla del conector
... ahora preparo la pantalla para soldarla (me aseguro de que está junto al pegote de estaño que he puesto antes) ... 		soldar cable de pantalla a jack estereo de 3,5 mm.
... y sueldo ...
detalle de soldadura de pantalla a conector de 3,5 mm.

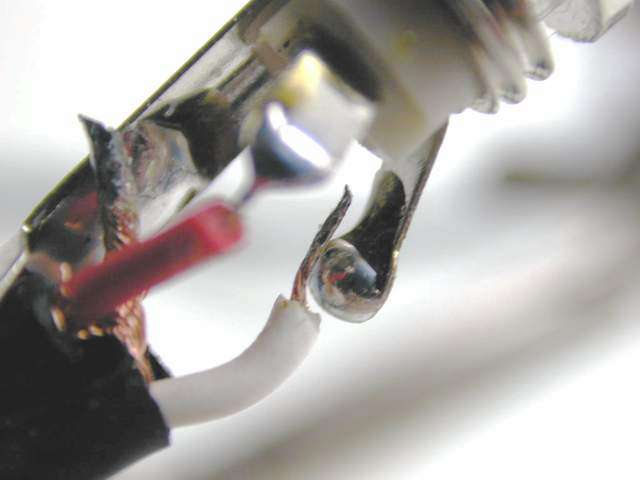

... detalle : esta es la peor soldadura, porque puse demasiado estaño antes ... 		roscar caperuza
... ahora, sujetando el cable entre el dedo anular y la palma de la mano, y la punta del jack con la otra mano, giro la caperuza ... 		caperuza de jack estereo de 3,5 mm. roscada

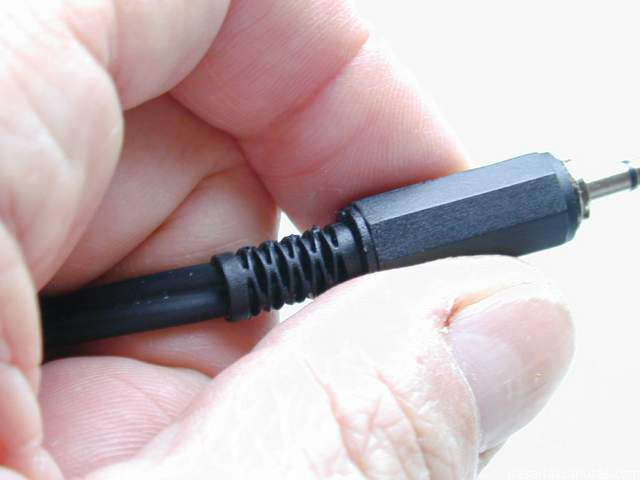

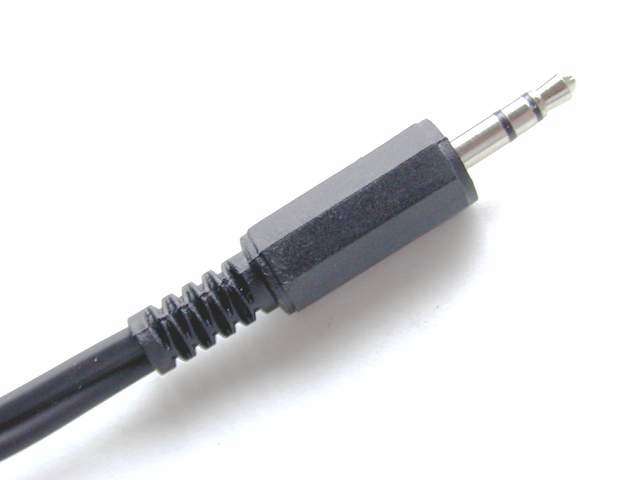

... acabado (si tengo que hacer un cable macho-macho de 3,5 mm., repito la operación en la otra punta del cable). 		jack macho RCA

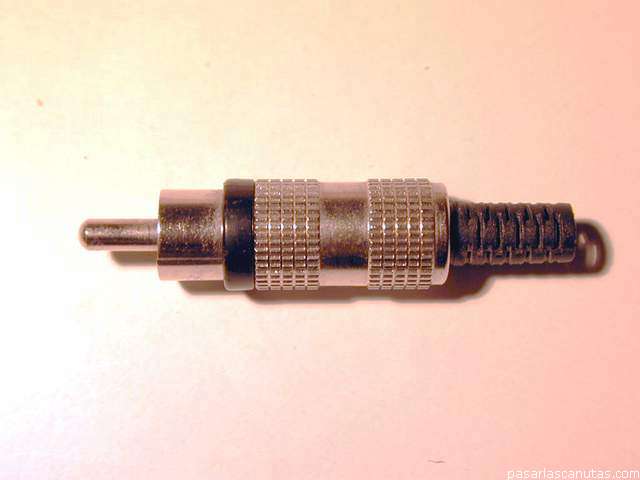

Ahora voy a soldar como ejemplo un jack macho RCA, ya que como hemos visto, eran necesarios 2 en otro equipo de música diferente ...

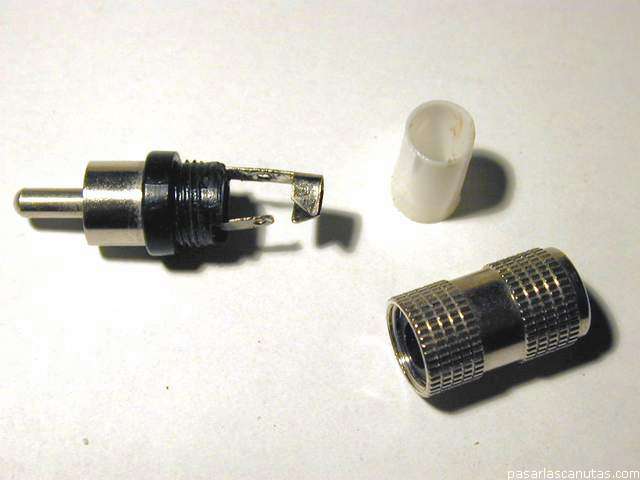

conector macho RCA desmontado

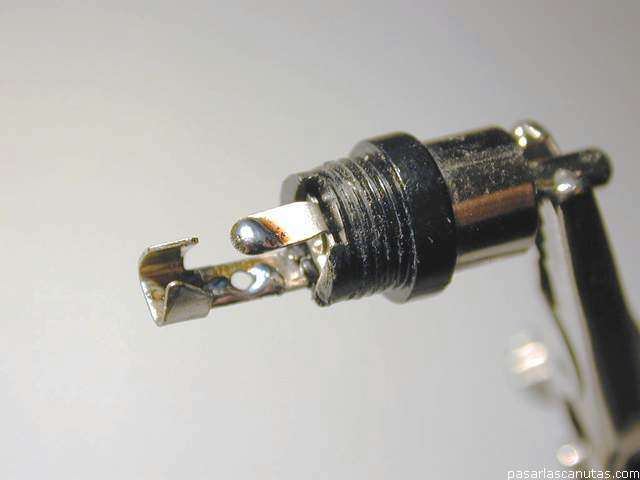

... suelto las piezas desenroscando (éste del ejemplo es metálico, pero también los hay de plástico) ... 		conexiones de conector RCA estañadas
... estaño los puntos de soldadura del jack ... 		cables pelados y estañados

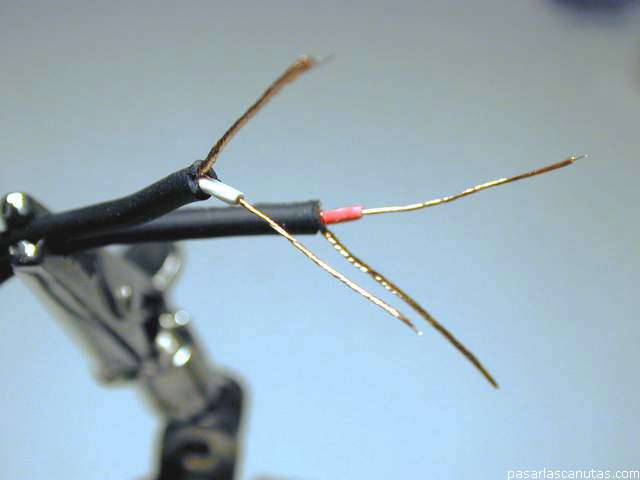

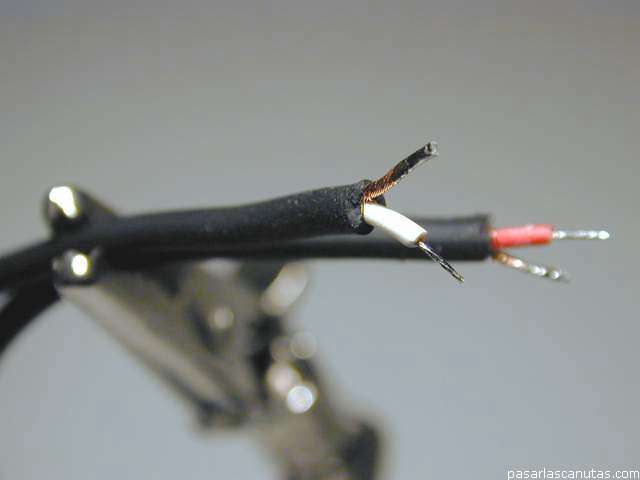

... pelo los cables, los estaño ... 		cables cortados a la medida para soldarlo
... y los corto ...
