Conectores, señales y cables de video al conectar el PC a la TV

Estas son las posibles combinaciones que conocemos hasta ahora de conexiones de video desde el ordenador a la televisión.
Los colores de los euroconectores pueden variar (suelen ser negros).

tipo	conector del PC	señales salida PC	cable	señales entrada TV	conector de la TV	comentarios

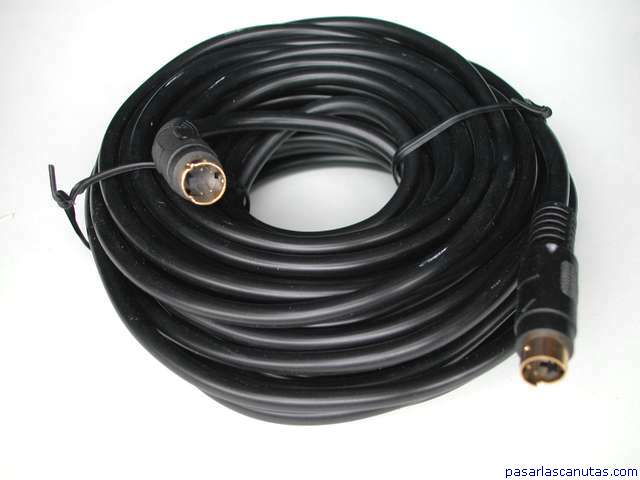

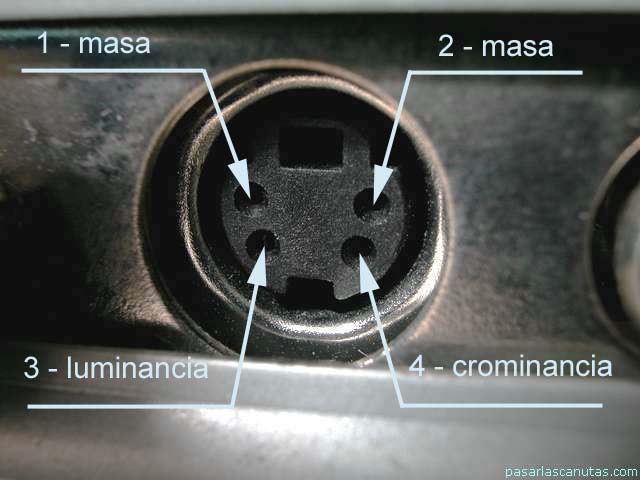

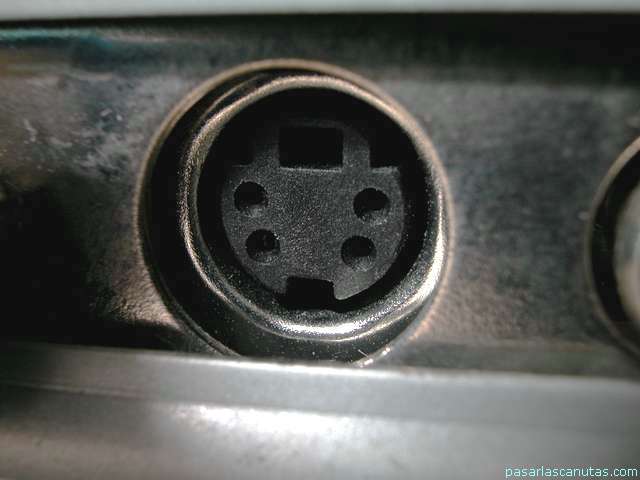

1	s-video minidin 4 pines	luma y croma separadas	s-video a s-video	luma y croma separadas	s-video minidin 4 pines	la mejor conexion en teoría (no siempre en la práctica), 15-20 metros máximo con los cables comerciales más habituales

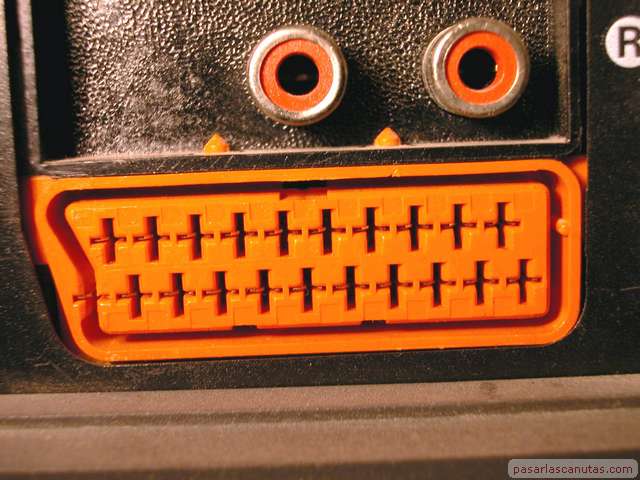

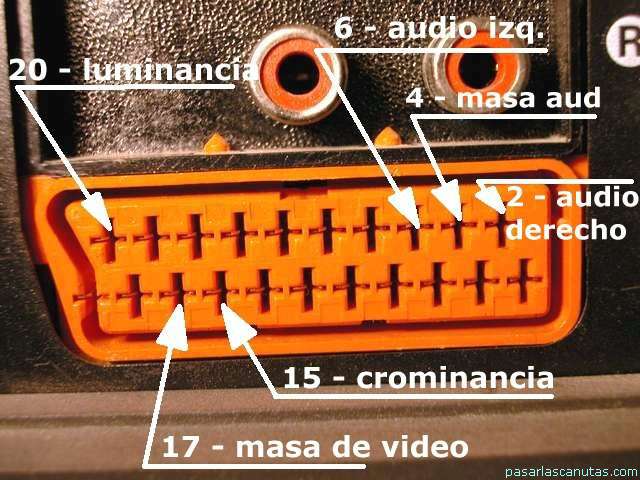

2	s-video minidin 4 pines	luma y croma separadas	s-video a s-video + adaptador a euro o cable equivalente	luma y croma separadas	euro o scart(2), s-video luma y croma separadas	calidad similar a la anterior, 20 metros máximo

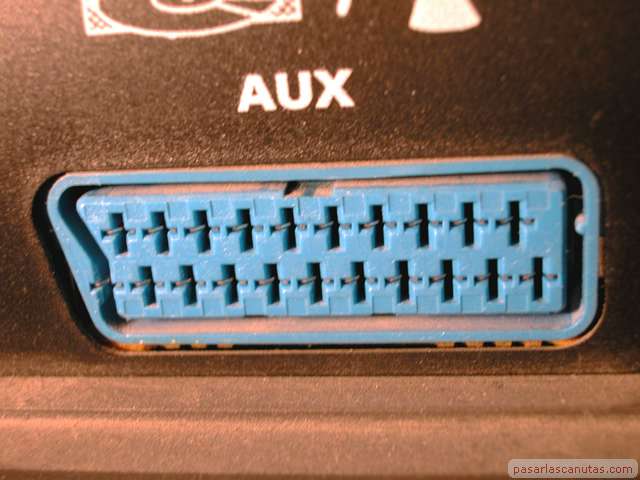

3	s-video minidin 4 pines	luma y croma separadas	s-video a s-video + adaptador a euro o cable equivalente	video compuesto (luma y croma mezcladas)	euro o scart(1), video compuesto	se ve en blanco y negro

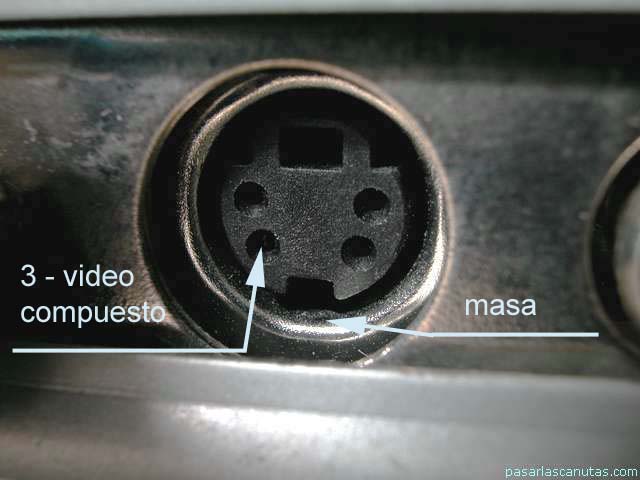

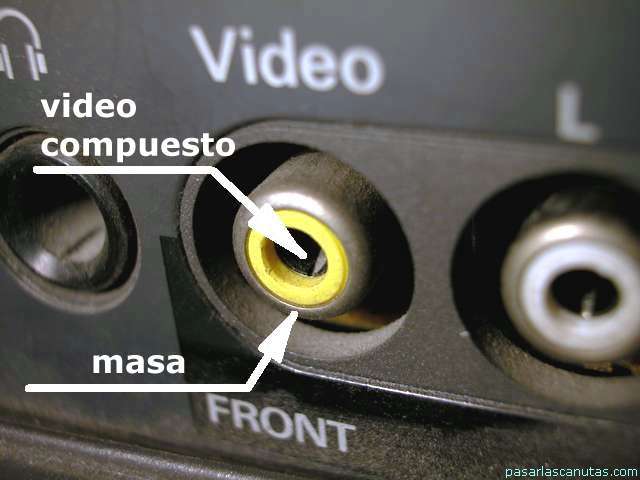

4	s-video minidin 4 pines	video compuesto por patilla o pin 3	adaptador s-video (pin 3) a RCA + cable RCA a RCA	video compuesto (luma y croma mezcladas)	RCA, video compuesto	se ve en color, en teoría algo peor que el s-video (aunque en la práctica algunas veces se ve mejor), mejor que con el condensador
5	s-video minidin 4 pines	video compuesto por la patilla o pin 3	adaptador s-video (pin 3) a RCA + cable RCA a euro, o con adaptador La foto del cable RCA a euroconector es una simulación, normalmente lleva también el doble coaxial de audio.	video compuesto (luma y croma mezcladas)	euro o scart(1), video compuesto	se ve en color, en teoría algo peor que el s-video (aunque en la práctica algunas veces se ve mejor), mejor que con el condensador
6	s-video minidin 4 pines	video compuesto por la patilla o pin 3	adaptador s-video (pin 3) a RCA + cable RCA a euro, o con adaptador	variable	euro o scart(2)	se puede ver en color o en blanco y negro, hay variantes
7	s-video minidin 4 pines	luma y croma separadas	adaptador s-video (pin 3) a RCA + cable RCA a RCA	video compuesto (luma y croma mezcladas)	RCA, video compuesto	se ve en blanco y negro
8	s-video minidin 4 pines	luma y croma separadas	cable o cable+adaptador comerciales especiales o modificados con condensador ver construcción en Pasarlascanutas	video compuesto (luma y croma mezcladas)	euro o scart(1), video compuesto	se ve en color (calidad del modificado con condensador: aceptable)
9	s-video minidin 4 pines	luma y croma separadas	cable s-video a RCA especial o modificado con condensador ver construcción en Pasarlascanutas	video compuesto (luma y croma mezcladas)	RCA, video compuesto	se ve en color (calidad del modificado con condensador: aceptable)

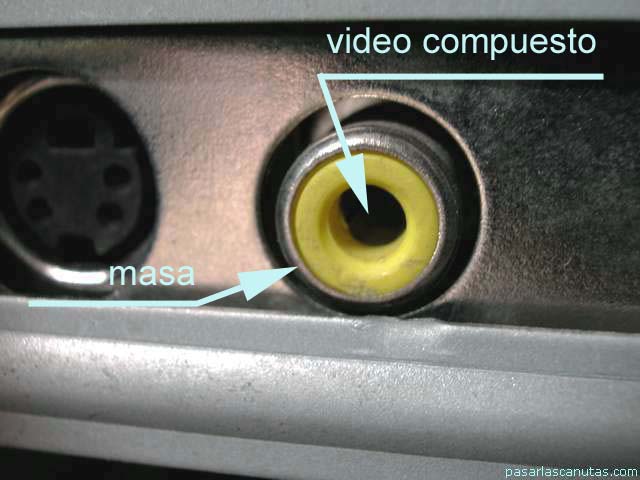

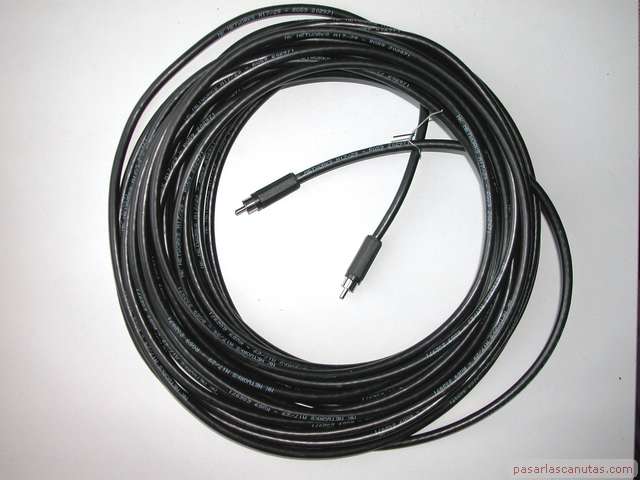

10	RCA	video compuesto	cable RCA a RCA	video compuesto	RCA, video compuesto	se ve en color, en teoría algo peor que s-video (aunque en la práctica algunas veces se ve mejor), mejor que con el condensador, si el cable es RG-59 puede llegar a más de 20 metros
11	RCA	video compuesto	cable comercial RCA a euro o conjunto cable+adaptador ver construcción en Pasarlascanutas	video compuesto	euro o scart(1), video compuesto	se ve en color, en teoría algo peor que s-video (aunque en la práctica algunas veces se ve mejor), mejor que con el condensador, si el cable es RG-59 puede llegar a más de 20 metros
12	RCA	video compuesto	cable RCA a euro o conjunto cable+adaptador	variable	euro o scart(2)	se puede ver en color o en blanco y negro, hay variantes

Aclaraciones y comentarios. - Por abreviar hemos llamado luma a la señal de luminancia (blanco y negro) y croma a la señal de crominancia (información para añadir color al blanco y negro). - Por abreviar hemos llamado euro al euroconector, scart o peritel. Su color es normalmente negro. - Vídeo compuesto es el resultado de mezclar electrónicamente luminancia y crominancia en una sola señal que se transmite por un solo cable. - S-VHS y S-video son términos similares. - Scart, Peritel y Euroconector son términos similares. - Para llegar a más de 15-20 metros con S-video es recomendable utilizar cables de alta calidad (normalmente requiere adaptadores especiales). - RG-59: cable de alta calidad, de impedancia característica 75 ohmios, usado habitualmente para transmisión de video, con alcance superior a 20 metros. - Hay tarjetas gráficas diseñadas para sacar vídeo compuesto por la patilla o pin 3 (normalmente luminancia) del conector minidin de 4 patillas (también llamado habitualmente de s-video). Es posible que lo hagan en función de la configuración (por ejemplo, en las GeForce, normalmente se puede elegir en la configuración entre s-video, video compuesto y automático).
Posibles preguntas: - Pregunta: ¿cómo puedo saber qué tipo de salida/s puedo tener en el conector S-video de mi tarjeta gráfica, o qué tipo de entrada Scart tiene mi televisor? - Respuesta: La forma más segura es estudiando el manual que debe suministrar el fabricante. - Pregunta: ¿conocéis algún truco, o pensáis sacarlo, para hacer la identificación sin tener documentación? - Respuesta: hasta ahora solamente hemos sido capaces de hacer esto por tanteos. Desde luego, si encontramos alguna clase de truco sencillo lo publicaremos. - Pregunta: ¿es más probable que me falle el cable o la configuración de la tarjeta? - Respuesta: Por la experiencia que tenemos hasta ahora, la configuración y/o drivers (frecuentemente es necesario actualizar) de la tarjeta. Otra cosa que no hay que olvidar es seleccionar el canal AV correspondiente de la TV, y asegurarse de que no cambia solo (por su cuenta).
