Instalar una tarjeta grafica AGP con salida de TV y conectar el ordenador PC a la TV.Febrero 2001. Rev. Mayo 2002.

Bricolaje de PC: montaje instalación de una tarjeta de gráficos AGP con salida de TV (vídeo compuesto por conector RCA) y construir un cable para conectar el PC a la TV por la entrada de euroconector EURO-AV o SCART1

Os mostramos en 127 fotos cómo montar o instalar una tarjeta de gráficos AGP y la construcción de un cable para conexión del PC por la salida de vídeo compuesto RCA a la TV por la entrada SCART1.

Otros reportajes de este sitio web relacionados:
- Conectar S-Video a Scart 1 (euroconector con entrada de video compuesto). Tutorial en 69 fotos. Mayo 2002.

Atención: cualquier manipulación sobre aparato eléctrico o maquinaria exige que previamente se apague y desenchufe, así como especial cuidado en el momento inicial de volver a enchufar y encender.
Se recomienda el uso de una pulsera antiestática, así como desenchufar todos los equipos conectados a la caja del PC (conviene previamente tomar buena nota en una libreta de todas las conexiones).
Bricolaje en Pasarlascanutas > Bricolaje PC y multimedia > Instalar una tarjeta gráfica

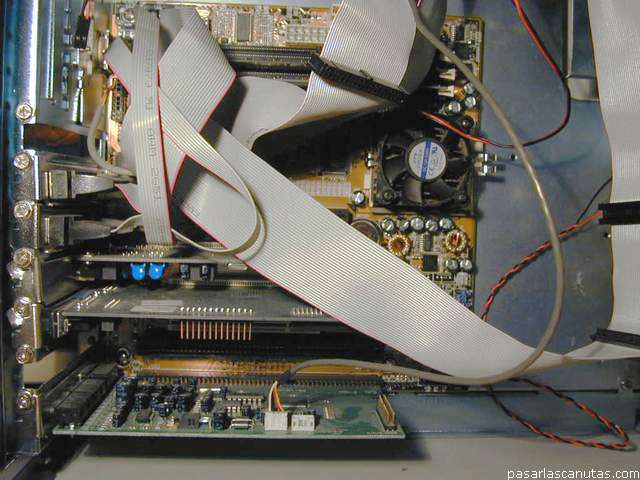

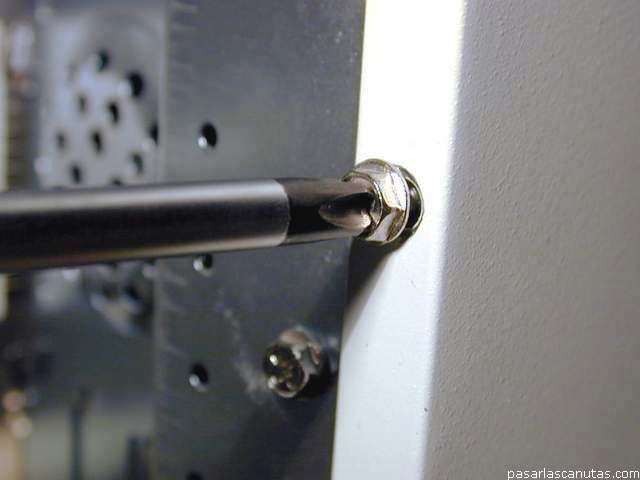

Comienzo quitando la tapa lateral de la caja del PC ... 		instalar_tarjeta_grafica_4858.JPG
... vista del equipo por dentro, la ranura AGP no se ve ... 		instalar_tarjeta_grafica_4859.JPG
... suelto el conector de la pantalla ... 		aflojar tornillo de sujecion de tarjeta grafica
... y quito el tornillo que sujeta la tarjeta de gráficos que voy a sustituir ...

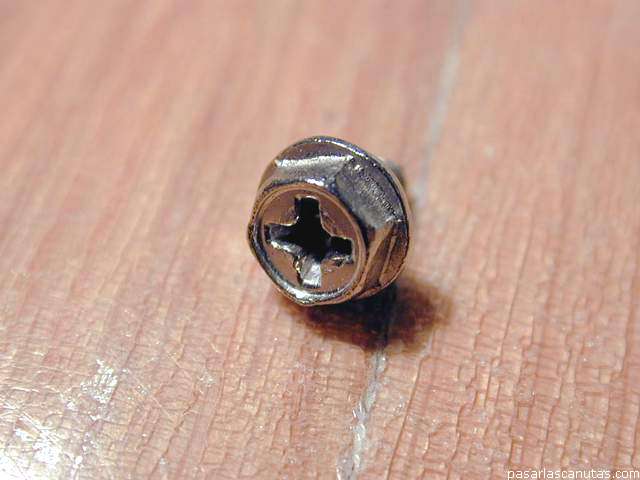

... vista del tornillo ... 		instalar_tarjeta_grafica_4873.JPG

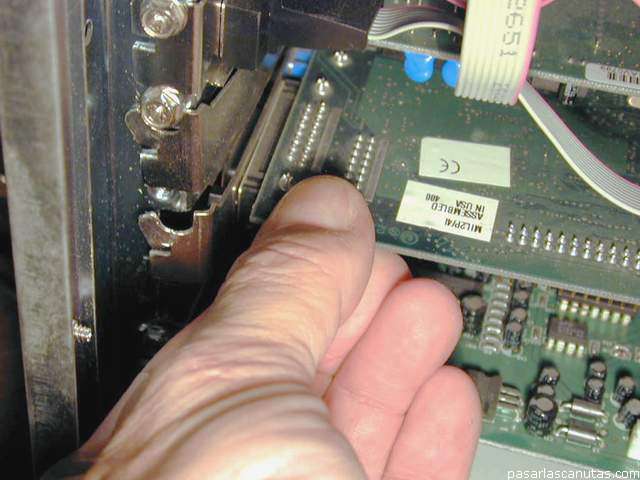

... con la pulsera antiestática puesta, o habiendo tocado varias veces la carcasa metálica del PC, saco la placa ... 		tarjeta de graficos PCI

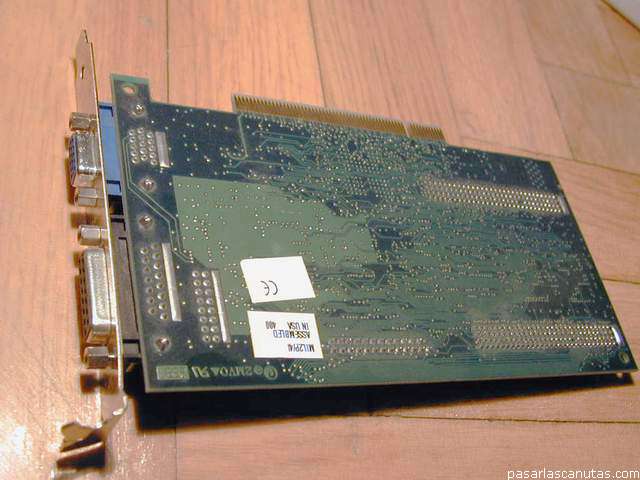

... esta es la tarjeta de gráficos que he quitado (servirá para otra cosa, la guardo) ... 		tarjeta grafica AGP
... esta es la nueva tarjeta gráfica que voy a instalar (ATI RAGE 128) ...

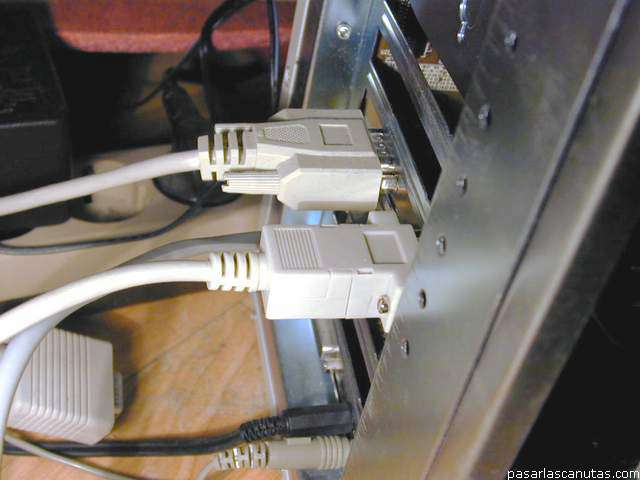

... muevo un poco los cables para poder ver la ranura o conector AGP marrón ... 		instalar_tarjeta_grafica_4886.JPG
... suelto los conectores exteriores de los puertos COM2 ... 		instalar_tarjeta_grafica_4890.JPG
... y COM1, y para liberar el espacio que necesita la placa AGP ... 		instalar_tarjeta_grafica_4884.JPG
... quito dos chapas de sujeción (una con los puertos COM1 y COM2 y otra con el puerto paralelo y salida infrarrojos) ...

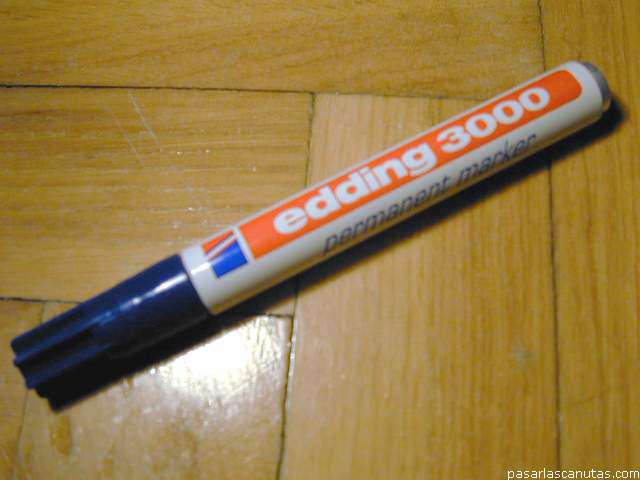

... y con un rotulador indeleble, marco ... 		instalar_tarjeta_grafica_4892.JPG

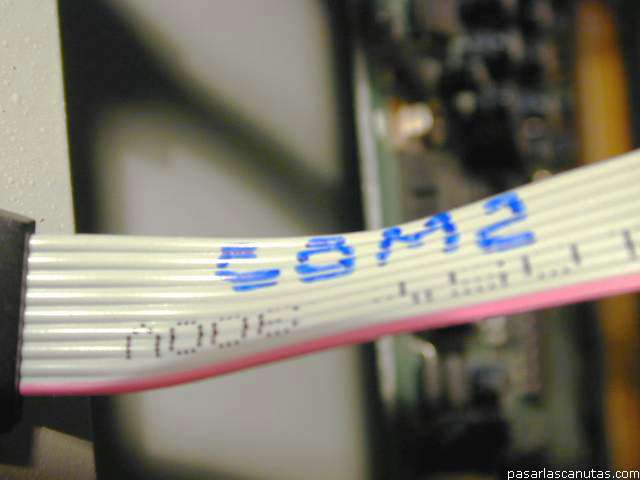

... el cable de COM1 (rotulado en la placa base, y que también se puede ver en la documentación de la placa) ... 		instalar_tarjeta_grafica_4893.JPG
... el cable de COM2 ... 		instalar_tarjeta_grafica_4894.JPG
... el conector que he soltado de COM2 ...

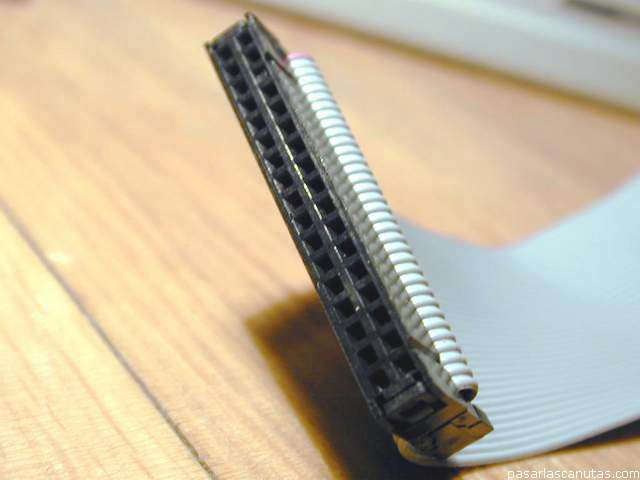

... y el de COM1 (como tenía que desconectarlo todo, así luego lo puedo volver a conectar deprisa y sin errores) ... 		instalar_tarjeta_grafica_4897.JPG
... suelto también el conector del puerto paralelo ... 		instalar_tarjeta_grafica_48971.JPG
... y el del PS/2 mouse (éste lo conectaré después de otra manera, mediante la instalación de la plaquita USB, IrDA y PS/2 mouse) ... 		instalar_tarjeta_grafica_4898.JPG
... ya está la zona despejada para instalar la placa AGP ...

 página 1 (actual)   pág 2   pág 3   pág 4   pág 5   pág 6   pág 7
