Bricolaje de PC - construir un cable RCA a Scart o Euroconector para conectar el PC a la TV. Pag. 5. Rev. Feb. 2003

Tercera página del reportaje en fotos sobre cómo construir un cable para conectar la salida RCA del ordenador a la televisión por su entrada de euroconector, scart, peritel o euro-av.

En estos otros reportajes de Pasarlascanutas tenéis información complementaria que os puede ser útil en este tema:

- Conectar el PC a la TV: conexión S-Video a Scart 1. Describe en fotos cómo usar un kit muy común así como solucionar el problema que se da con algunos equipos antiguos en que no se puede configurar la salida minidin de la tarjeta gráfica y no tienen entrada s-video en el euroconector, para no ver la TV en blanco y negro.

-Posibles combinaciones de conectores, señales y cables de video al conectar el pc a la television. Tabla gráfica en fotos con el fin de intentar ayudar a clarificar este tema en lo posible. 12 combinaciones diferentes con conectores s-vhs s-video, rca, y euroconector peritel scart o euro-av

-Configurar la salida de tv de una tarjeta grafica geforce. Tutorial en 17 fotos sobre configuracion de una tarjeta grafica geforce para su conexión a la television.

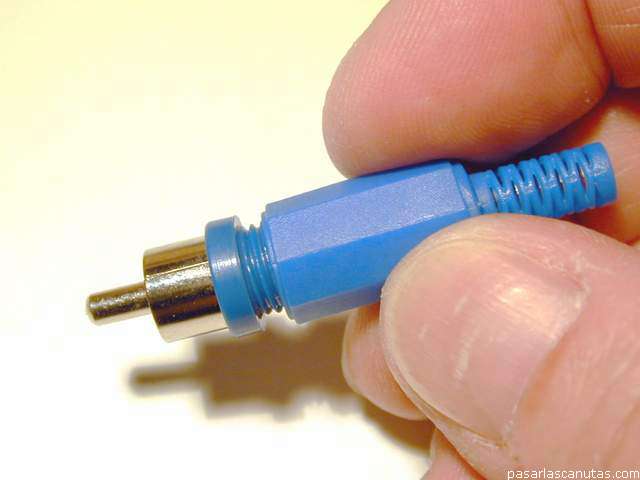

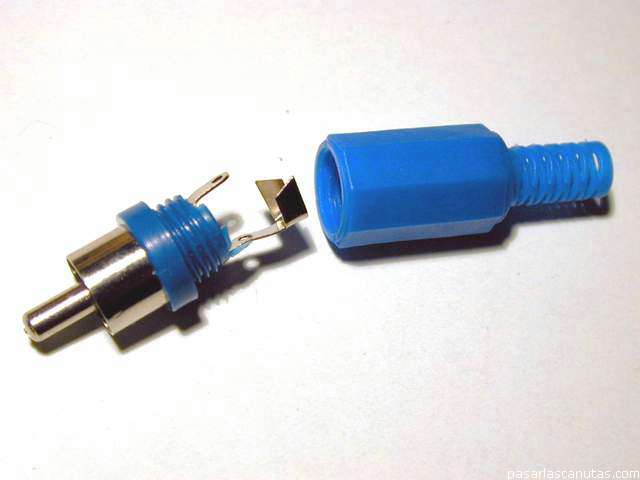

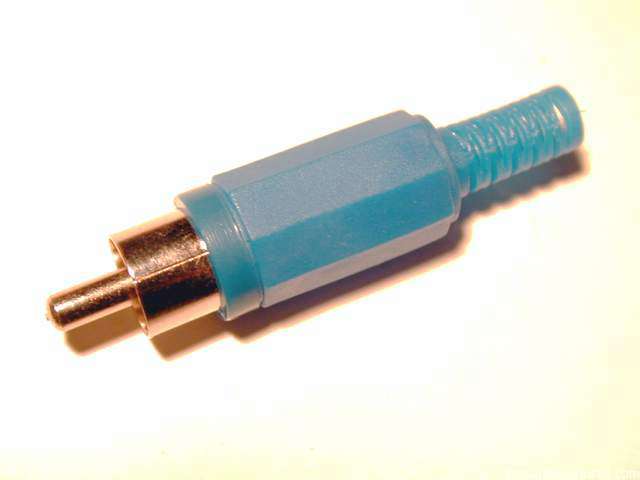

... la parte del televisor está acabada.	Este es el conector RCA para la conexión de vídeo en la tarjeta de gráficos recién instalada ...	... (no es específico de video, pero es lo más fácil de encontrar en tiendas) le quito la carcasa, que va a rosca ...	... detalle de las dos piezas separadas ...

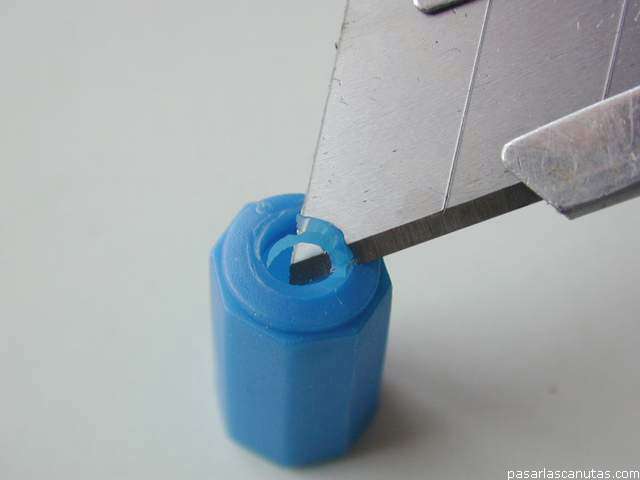

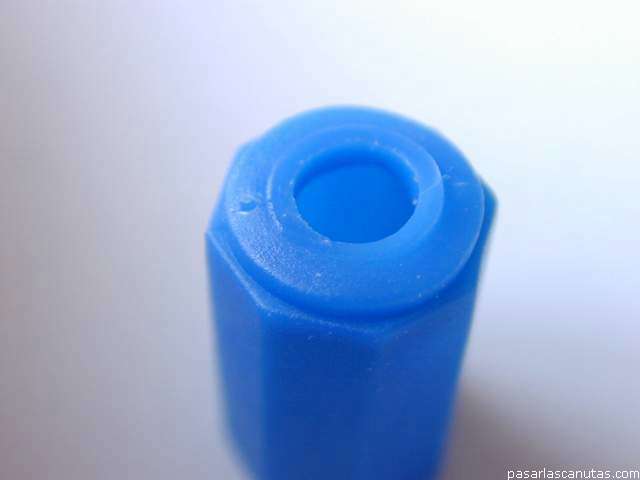

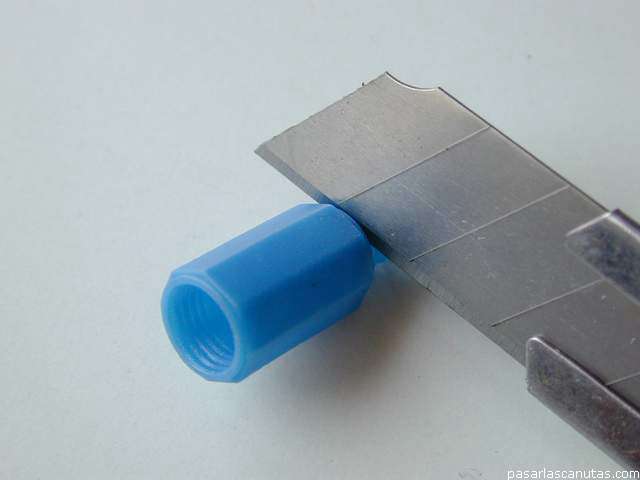

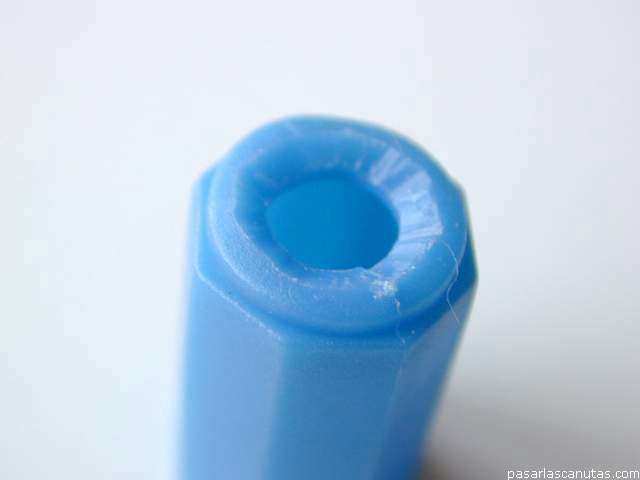

... con la cuchilla de mango grande le corto la parte de atrás a la carcasa ...	... detalle (según el grueso del coaxial de video, si no se hace ésto, puede que no pase el cable) ...	... con la punta de la cuchilla aumento un poco el agujero ...	... detalle ...

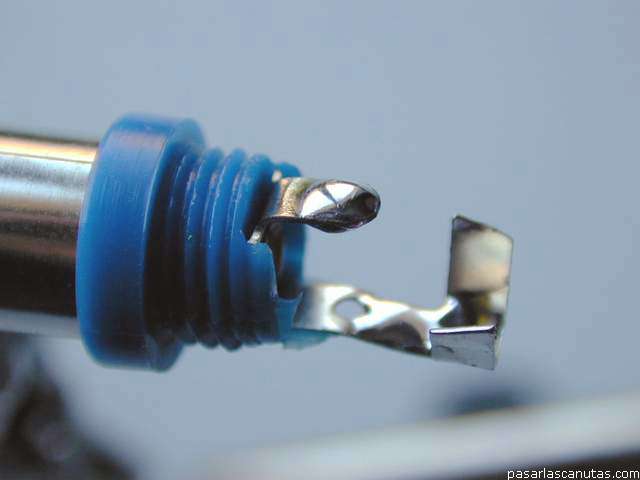

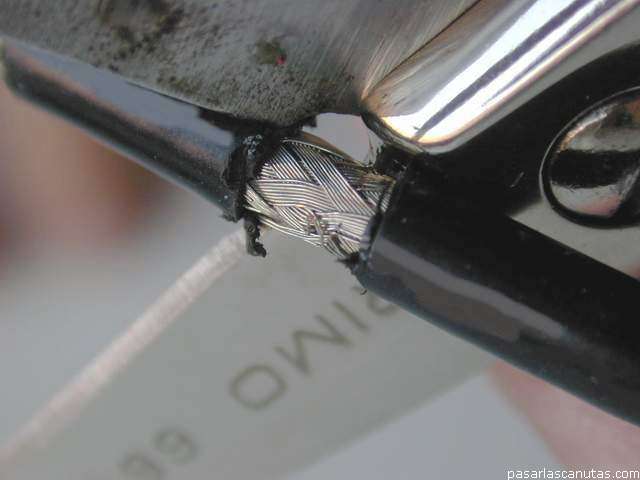

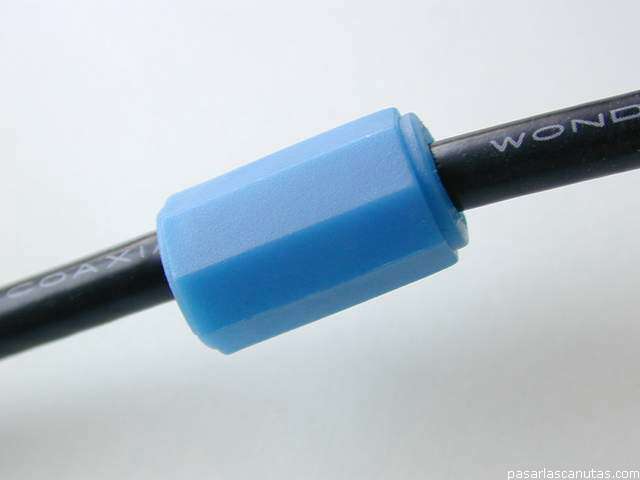

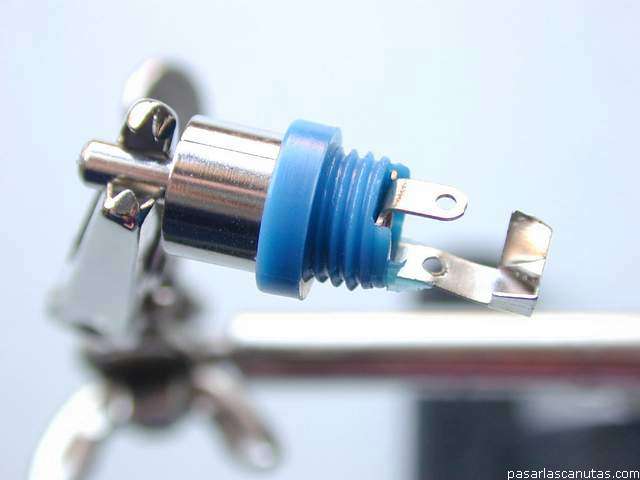

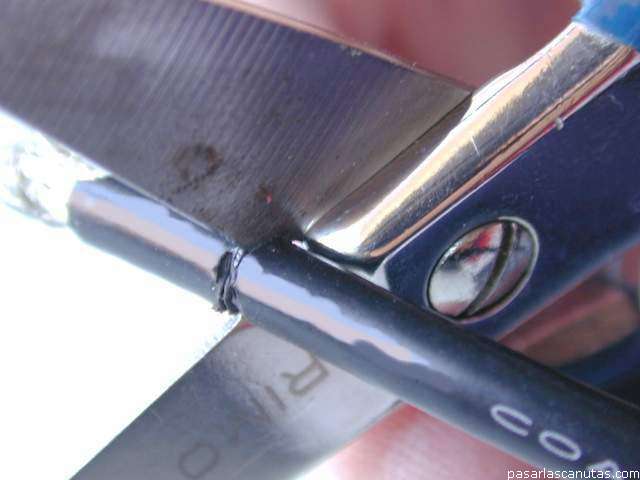

... ahora sí pasa el cable ...	... sujeto el conector ...	... y le pongo una perlita de estaño en cada contacto (con el soldador) ...	... marco el cable de video con las tijeras de electricista ...

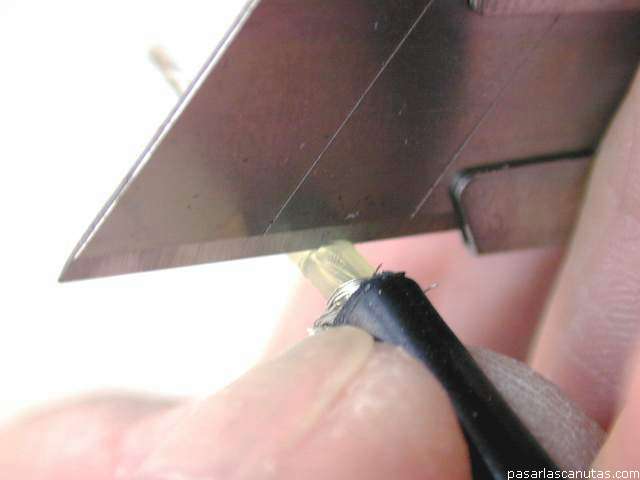

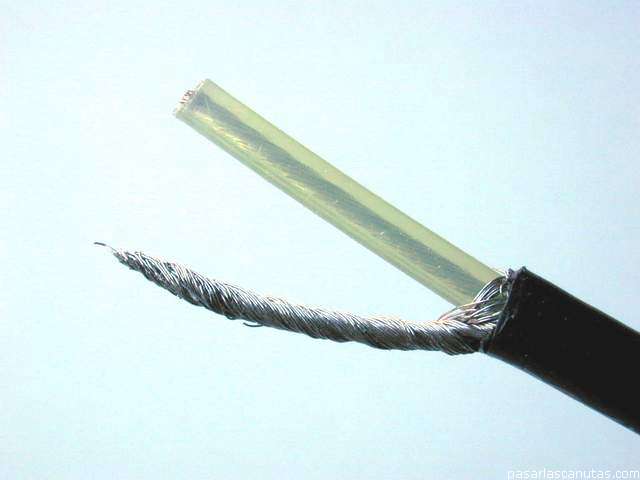

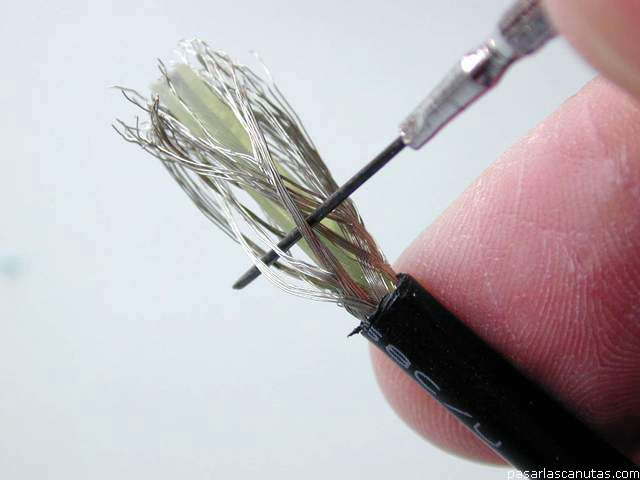

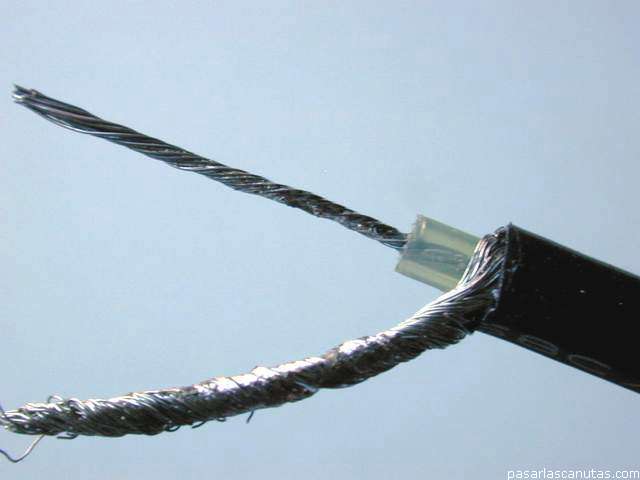

... le quito el aislante exterior ...	... deshago la trenza (me puedo ayudar con un destornillador fino) ...	... retuerzo la malla ...	... y marco con la cuchilla el aislante interior para quitarlo ...

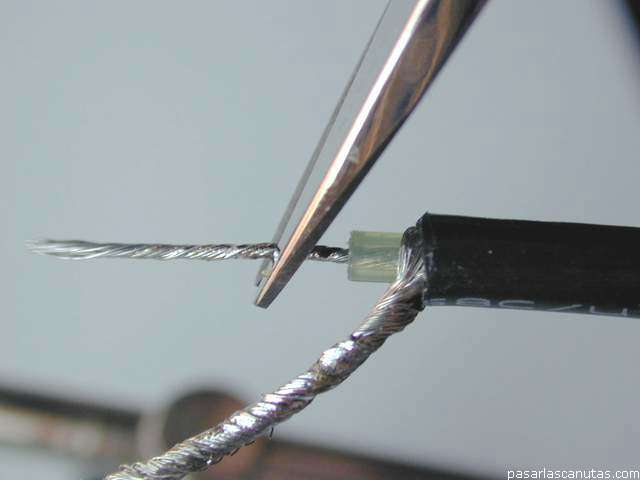

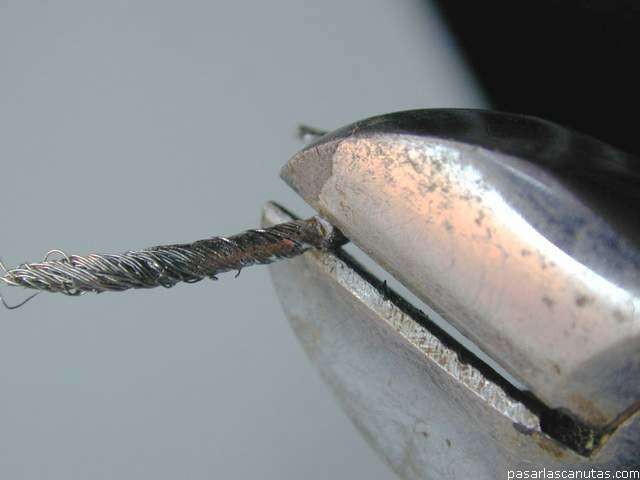

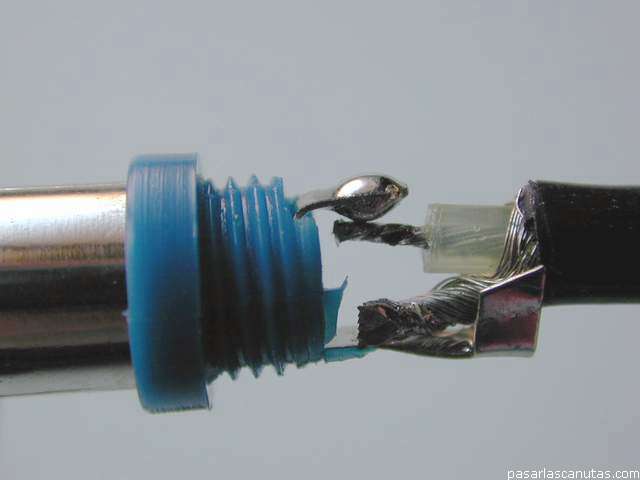

... estaño el cable rg59...	... y corto el sobrante ...	... (para la malla se pueden necesitar alicates) ...	... coloco cada cable en posición para soldarlos ...
