Bricolaje de PC - construir un cable RCA a Scart o Euroconector para conectar el PC a la TV. Pag. 4. Rev. Feb. 2003

Segunda página del reportaje en fotos sobre cómo construir un cable para conectar la salida RCA del ordenador a la televisión por su entrada de euroconector, scart, peritel o euro-av.

En estos otros reportajes de Pasarlascanutas tenéis información complementaria que os puede ser útil en este tema:

- Conectar el PC a la TV: conexión S-Video a Scart 1. Describe en fotos cómo usar un kit muy común así como solucionar el problema que se da con algunos equipos antiguos en que no se puede configurar la salida minidin de la tarjeta gráfica y no tienen entrada s-video en el euroconector, para no ver la TV en blanco y negro.

-Posibles combinaciones de conectores, señales y cables de video al conectar el pc a la television. Tabla gráfica en fotos con el fin de intentar ayudar a clarificar este tema en lo posible. 12 combinaciones diferentes con conectores s-vhs s-video, rca, y euroconector peritel scart o euro-av

-Configurar la salida de tv de una tarjeta grafica geforce. Tutorial en 17 fotos sobre configuracion de una tarjeta grafica geforce para su conexión a la television.

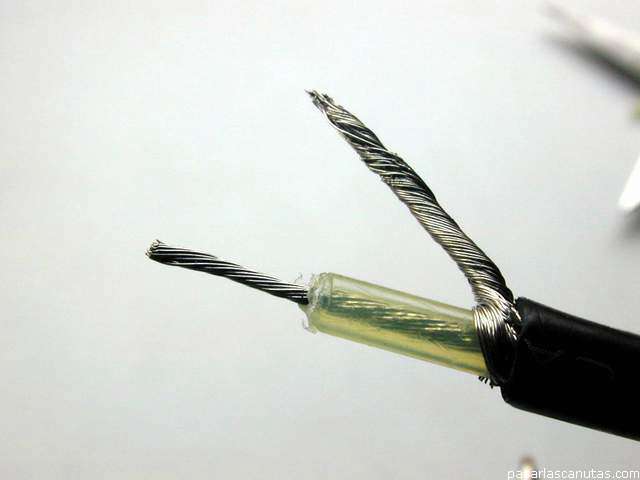

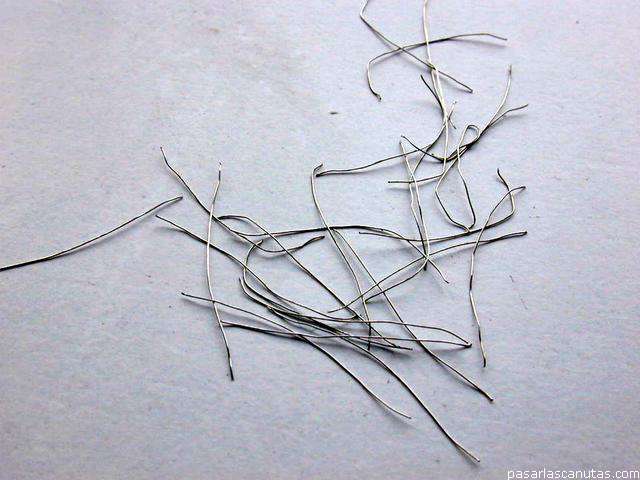

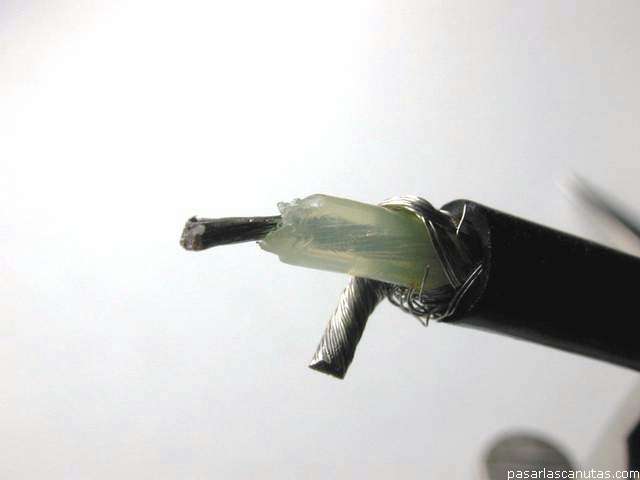

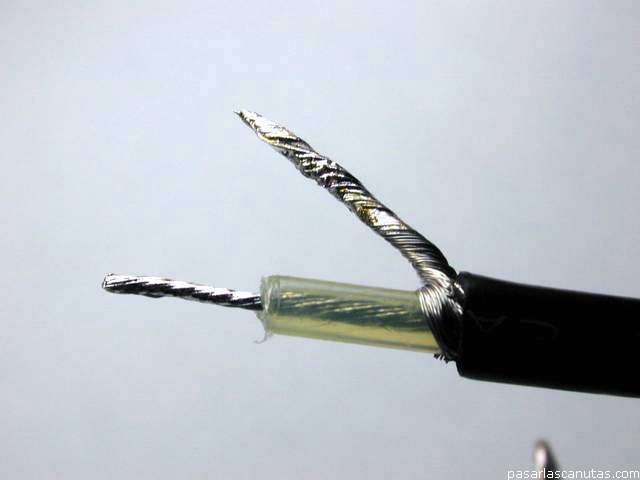

... es fácil, por más cuidado que se tenga, cortar algún hilo de la malla; si no son muchos, no importa ...	... retuerzo la malla ...	... quito el aislante interior, y retuerzo los hilos correspondientes, si son varios ...	... estaño los dos con un soldador de electrónica...

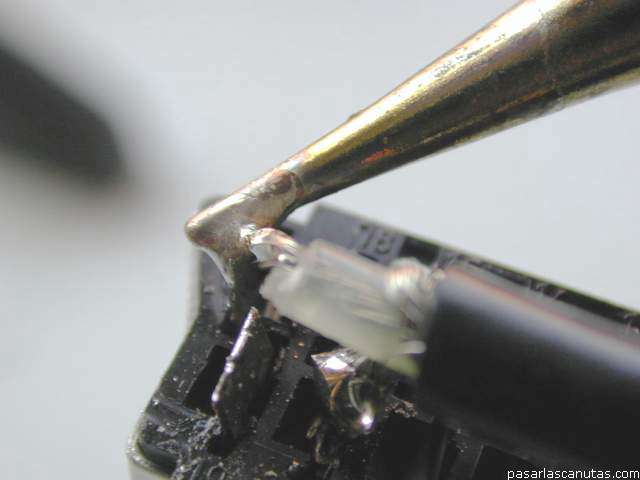

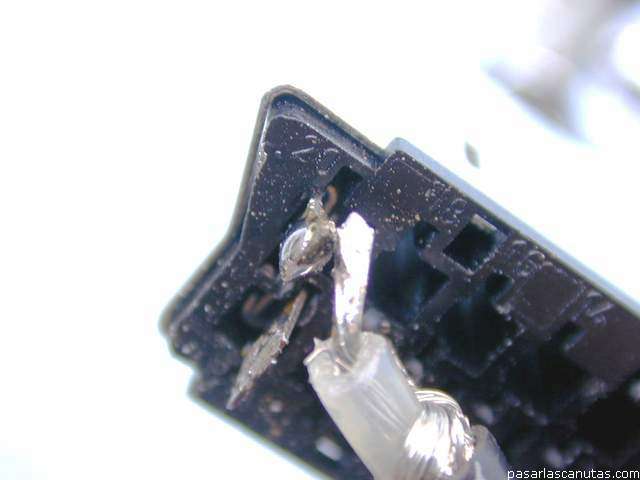

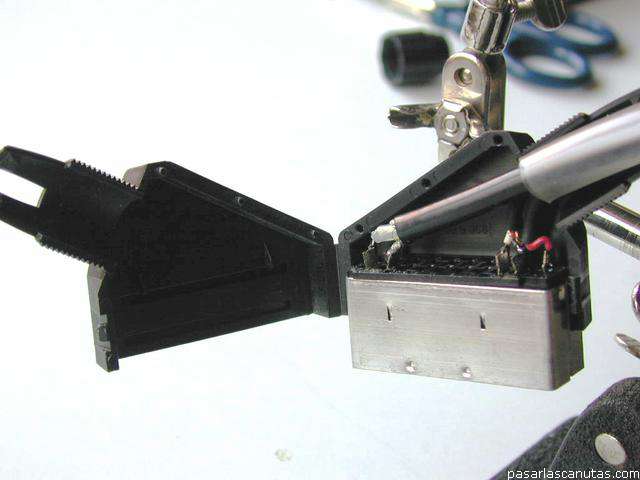

... y corto ...	... aquí voy a soldar: contacto 20-entrada de vídeo y contacto 17 masa de vídeo (aquí se puede ver la lista completa de contactos) ...	... después de poner una perlita de estaño en cada contacto, acerco el cable correspondiente ...	... y sueldo el cable rg-59 de video compuesto ...

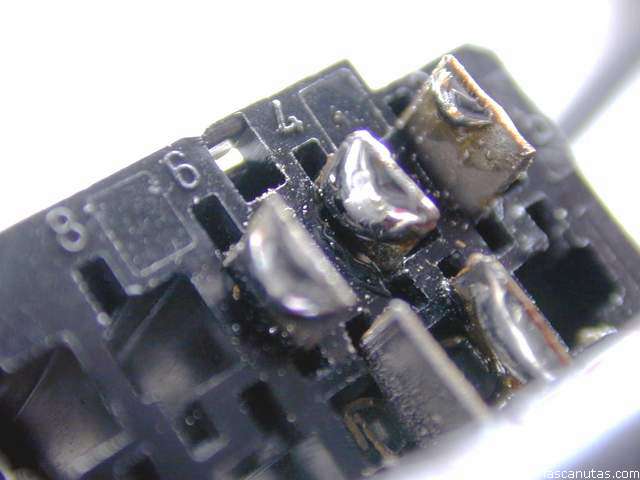

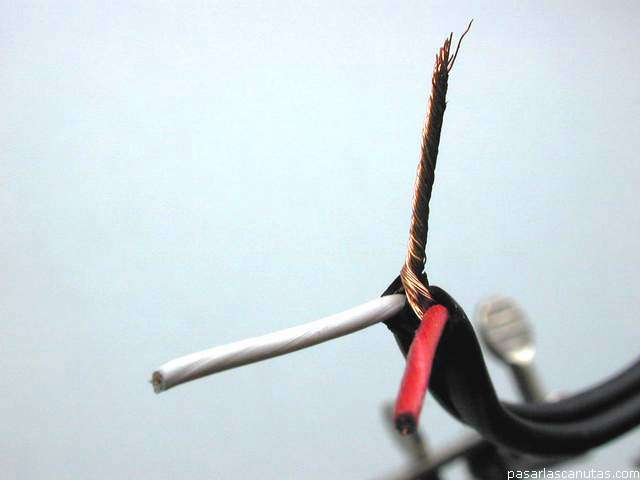

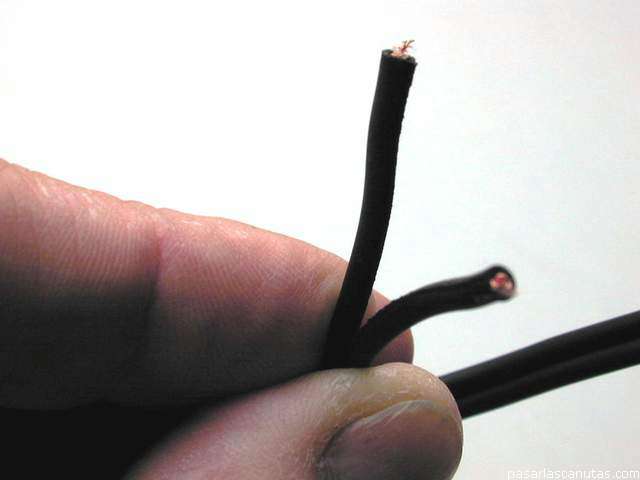

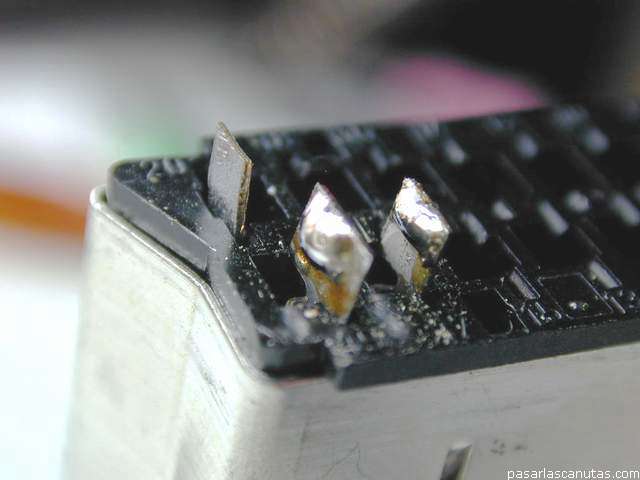

... e igualmente la masa ...	... ahora pongo una perlita en los contactos 2, 4, y 6 de euroconector ...	... abro el cable coaxial estéreo ...	... le quito el aislante externo ...

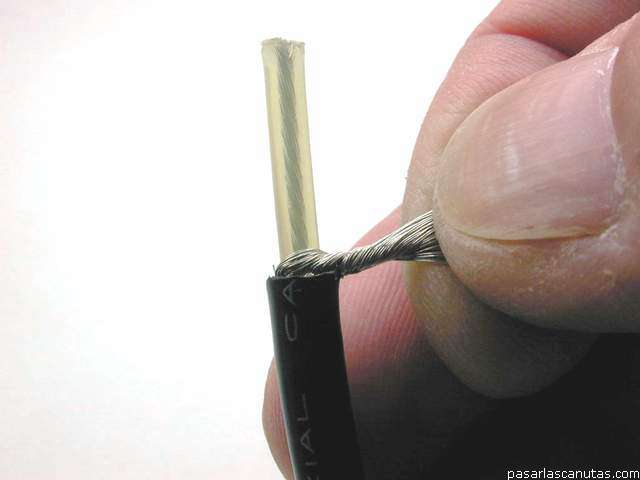

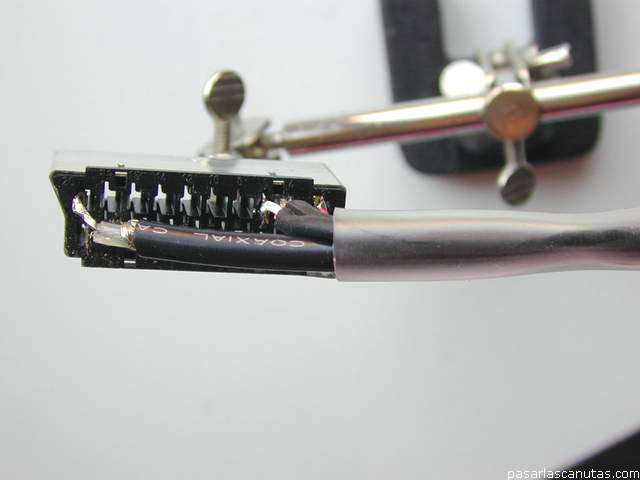

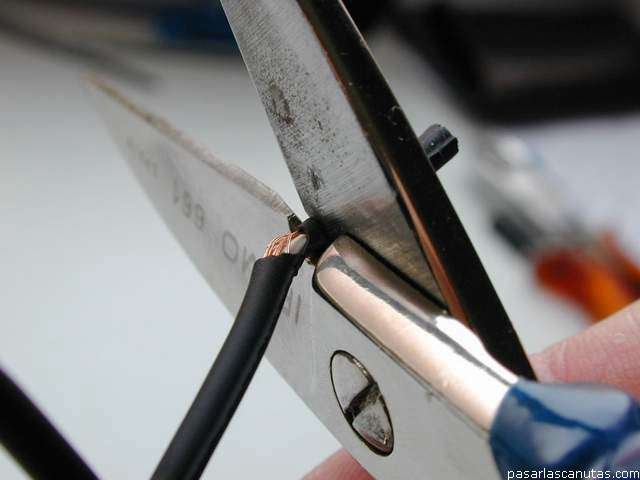

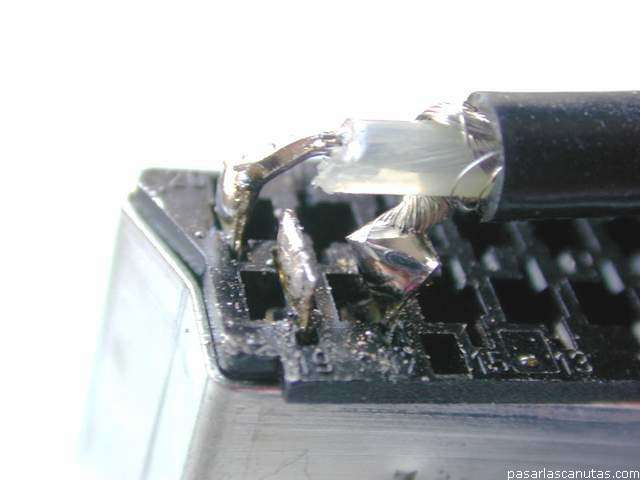

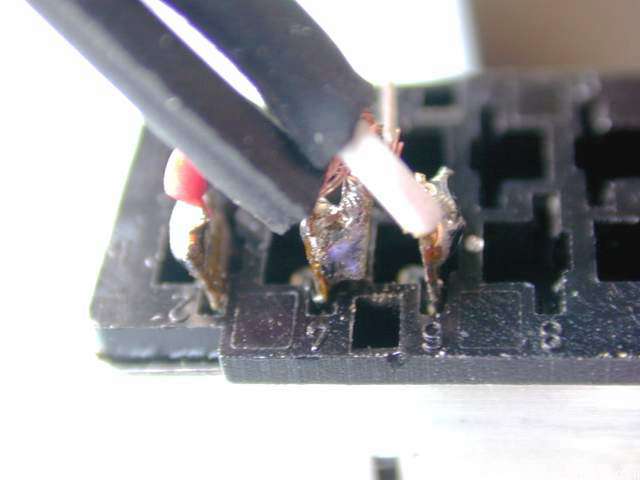

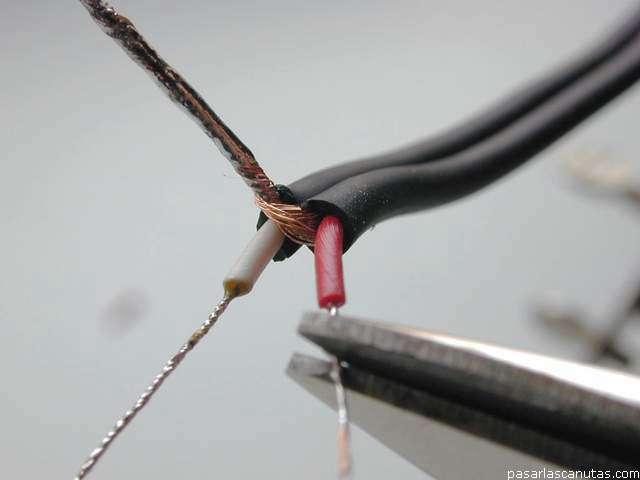

... retuerzo las dos mallas juntas ...	... pelo, estaño, corto ...	... y sueldo: rojo en el 2, blanco en el 6 y mallas en el 4 ...	... conexiones audio y video compuesto del euroconector visto de lado ...

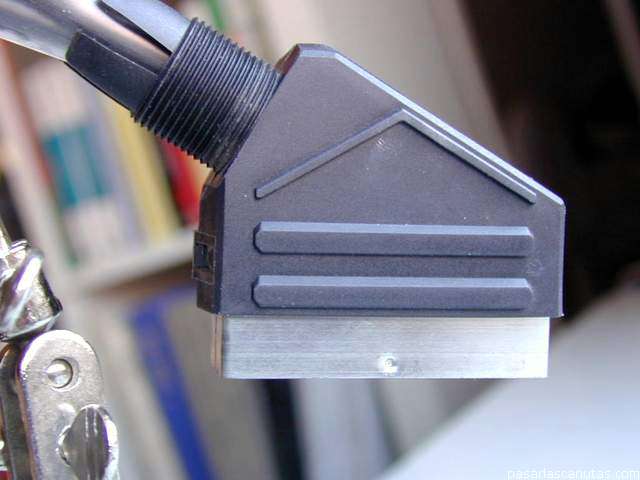

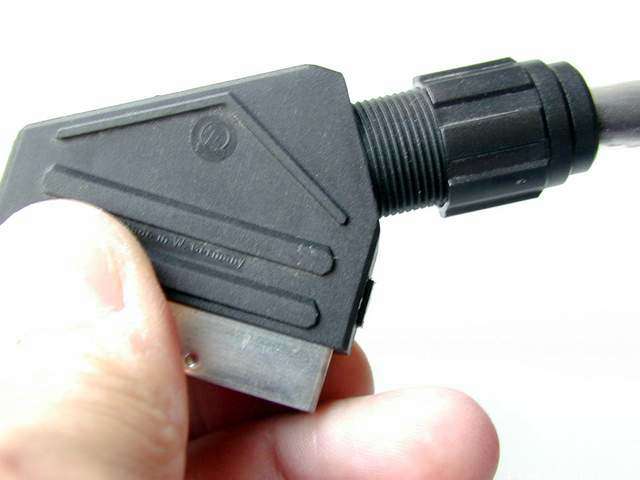

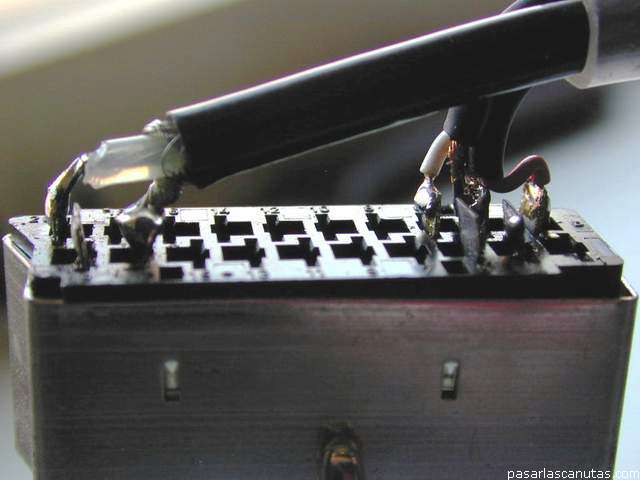

... y conexiones de audio y video compuesto del scart por arriba ...	... deslizo la funda, encajo la carcasa de plástico ...	... la cierro ...	... y enrosco la pieza que evita que se puedan abrir las dos mitades ...
