ensamblar un pc - foto de disco duro
Este disco duro lo tenía en otro pc: es un antiguo y estupendo Quantum de 3 GB ...

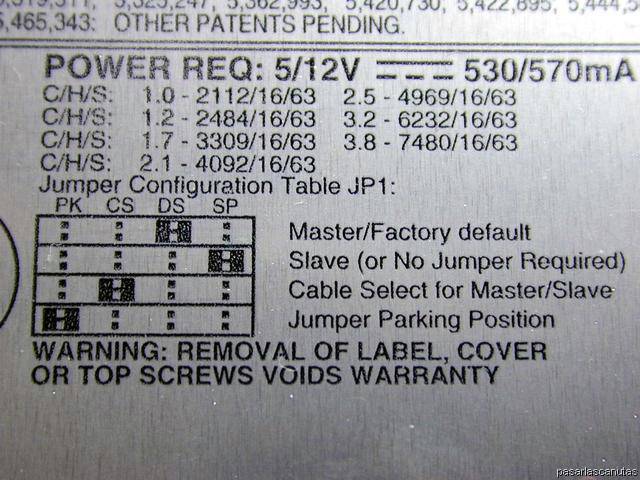

ensamblar un pc - foto de configuración de disco duro maestro-esclavo
... miro en la caja para ver cómo se configura como MASTER ...
foto de ensamblar un pc - puente de configuración maestro-esclavo

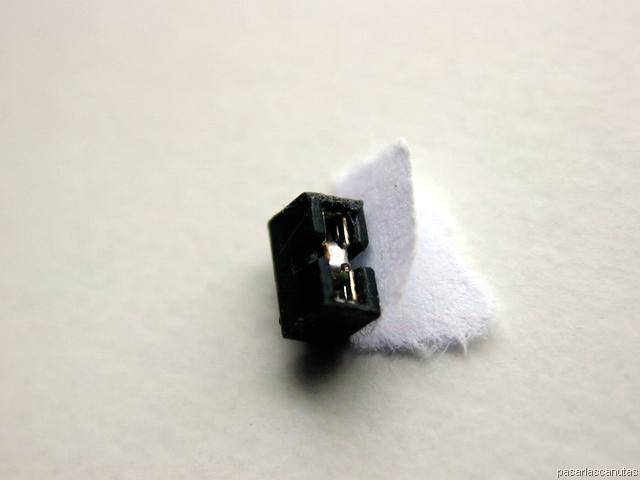

... y pongo el puente ...

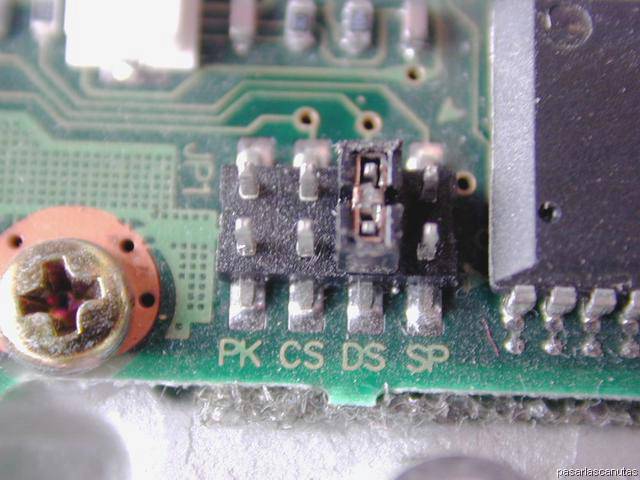

ensamblar pc - pines de configuración maestro-esclavo del disco duro
... en DS.

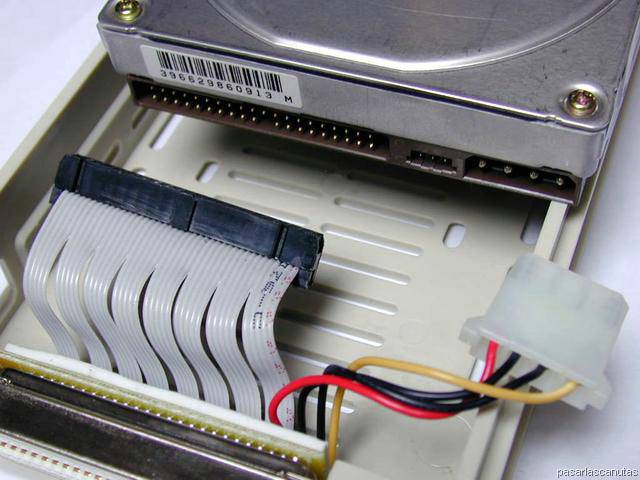

cómo ensamblar un pc - conexión de disco duro a extraíble
Ahora conecto ...

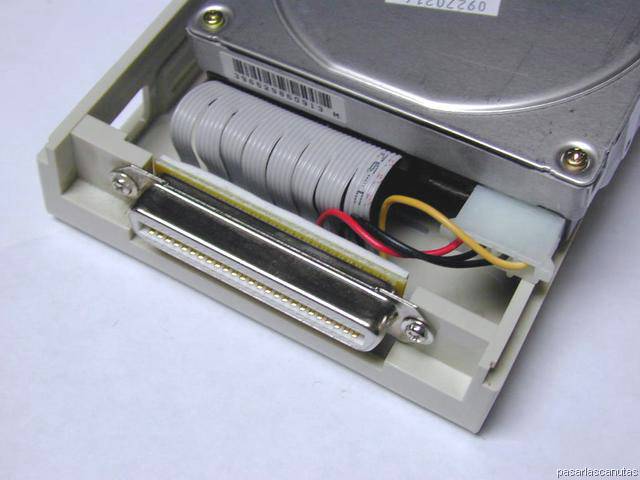

ensamblar un pc - disco duro conectado a extraíble
... el cable plano y la alimentación ...
foto de ensamblar un pc - disco duro en extraíble

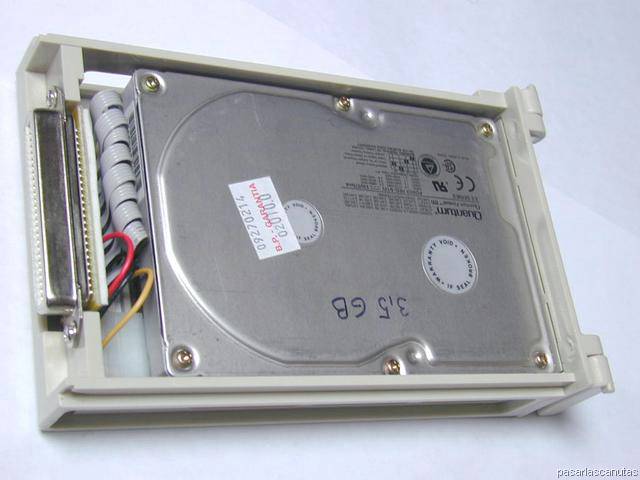

... y meto el disco en la caja del extraíble ...
ensamblar un pc - parte de abajo de extraíble

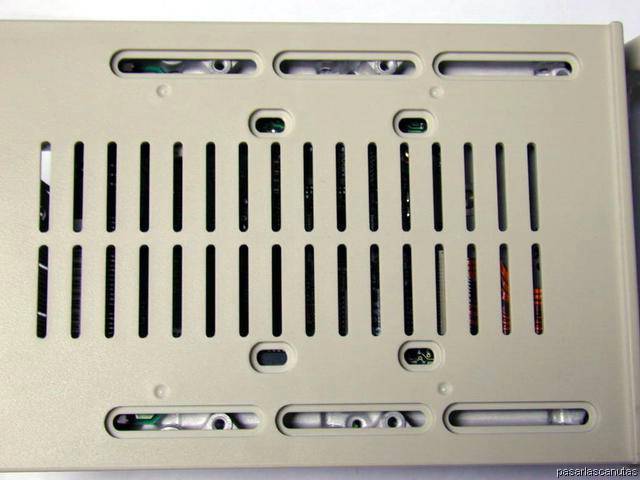

... localizo por debajo los cuatro puntos de atornillado ...
foto de ensamblar un pc - detalle de rosca de atornillar de disco duro por debajo

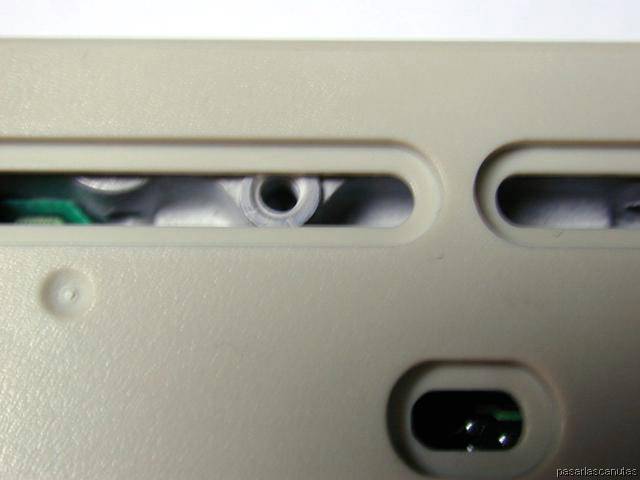

(detalle de uno de ellos)

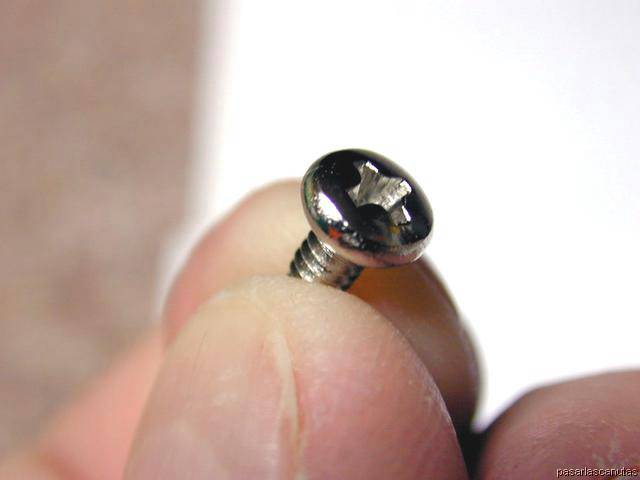

ensamblar un pc - tornillo para atornillar disco duro
... y con estos tornillos ...
ensamblar un pc - detalle de tornillo y extraíble por debajo
... fijo el disco al extraíble.

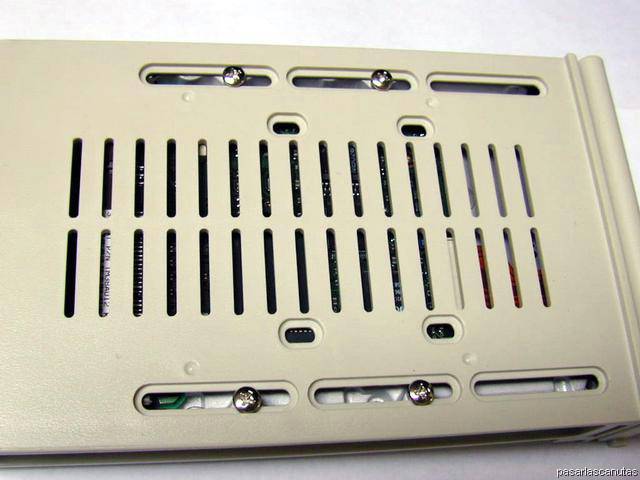

foto de ensamblar un pc - foto de los cuatro tornillos de sujeción del disco duro al extraíble
Ahora pongo la tapa ...
ensamblar un pc - foto de tapa deslizante de extraíble

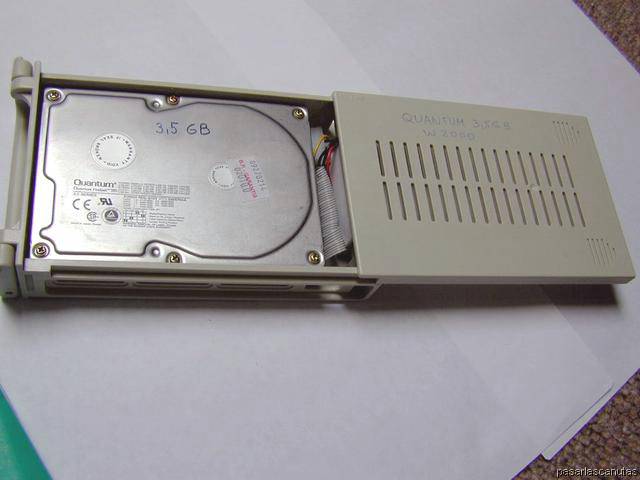

... deslizante ...
foto de ensamblar un pc - deslizar tapa

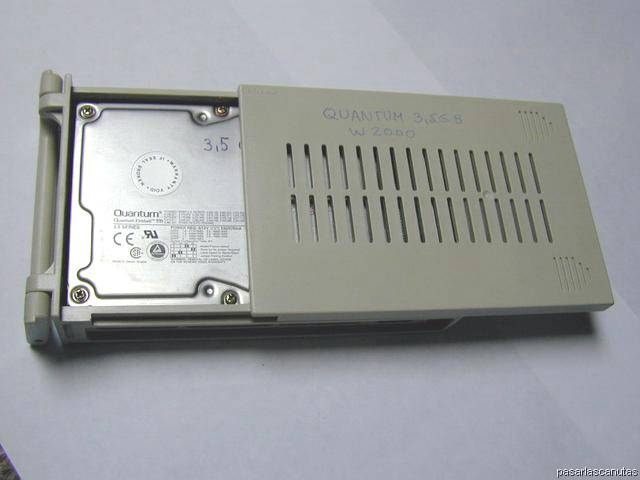

... hasta cerrarla ...

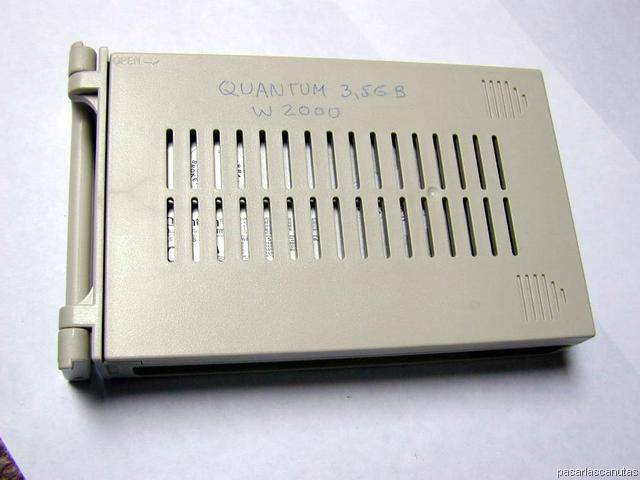

ensamblar un pc - foto de extraíble montado
... e introduzco el extraíble en la base ...

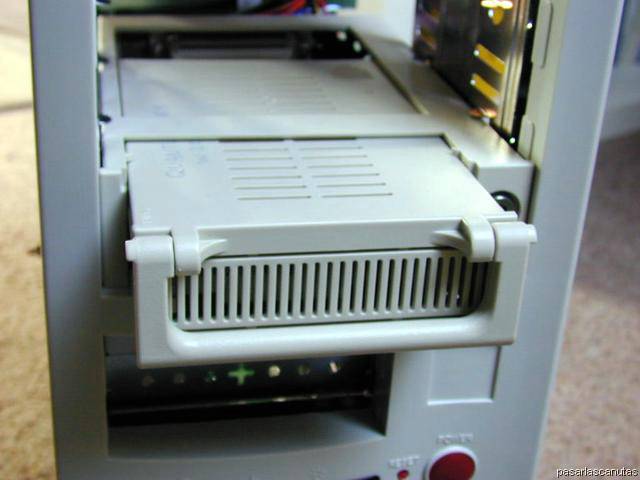

ensamblar un pc - foto de extraíble en la base
... sujetando la base por detrás, que todavía no está atornillada al ordenador ...
foto de ensamblar un pc - conectar extraíble
... hasta el fondo ...

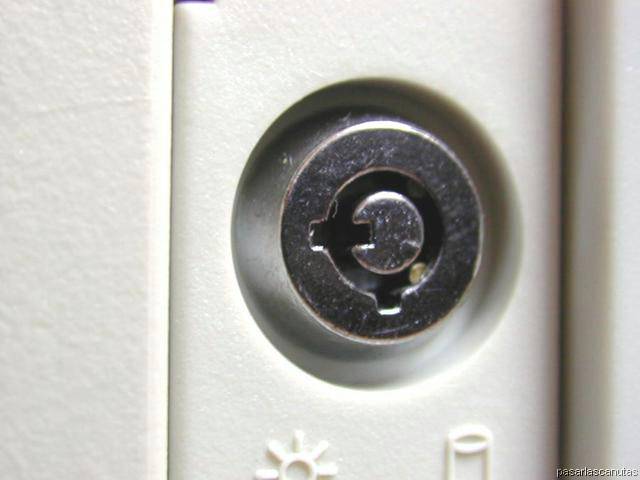

ensamblar un pc - llave de extraíble

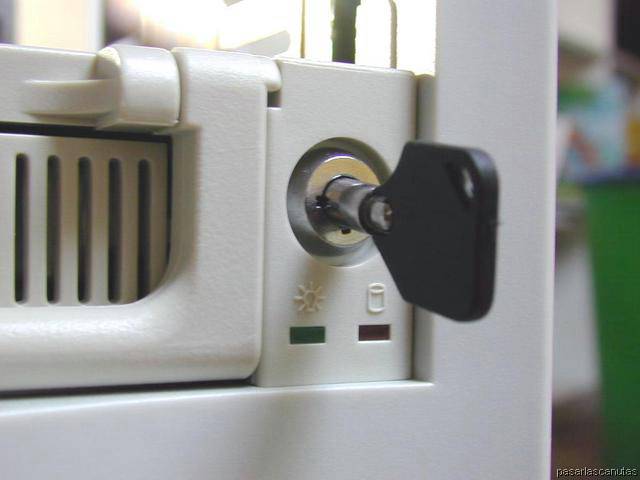

Detalle del cierre ...
foto de ensamblar pc - llave de bloqueo de extraible
... con la llave ...

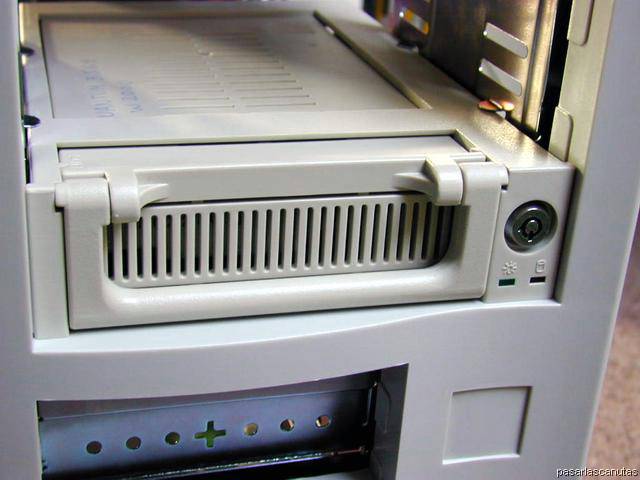

ensamblar un pc - foto de extraible de disco duro o rígido bloqueado

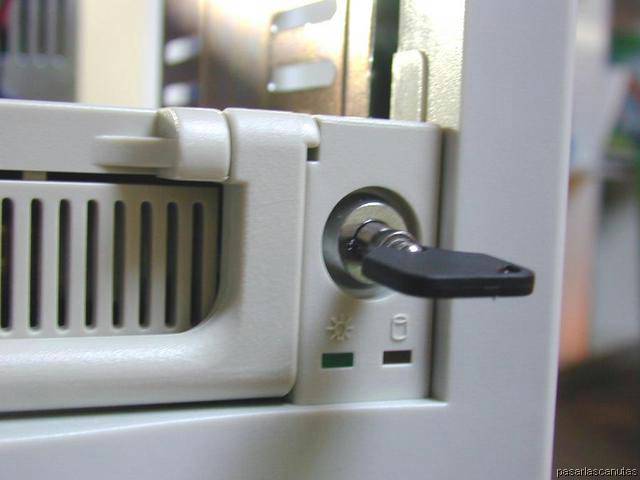

...esta es la posición de funcionamiento.
