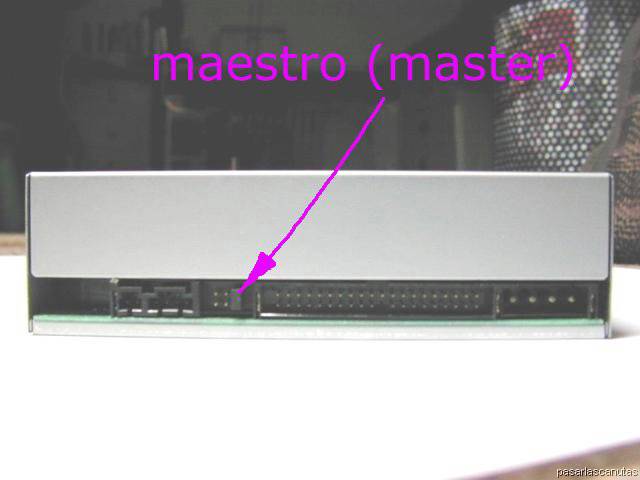

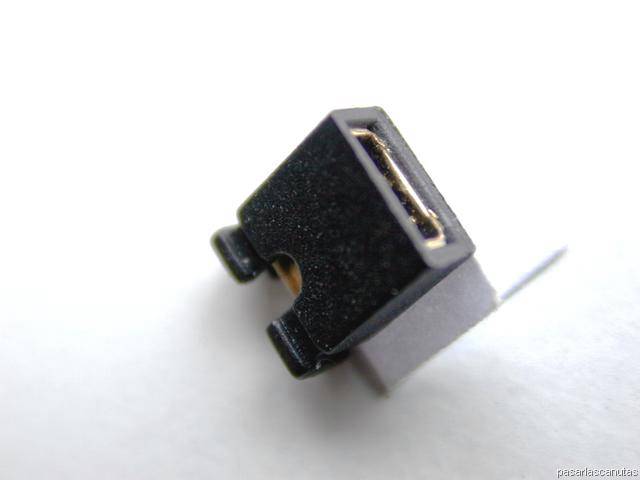

Ahora cojo el lector de CDROM (si fuera un grabador se conectaría exactamente igual)...	... y pongo el puente de configuración ...	también en MASTER, ya que voy a poner cables separados para el disco duro y el lector de CDROM ...	... otra vista (con el conector del cable plano ya puesto) ...

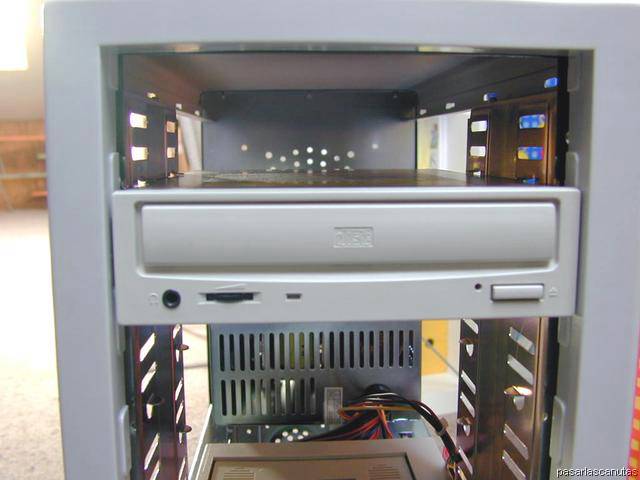

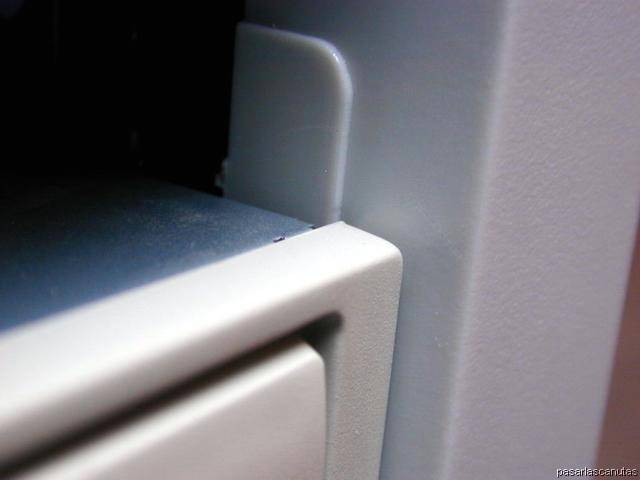

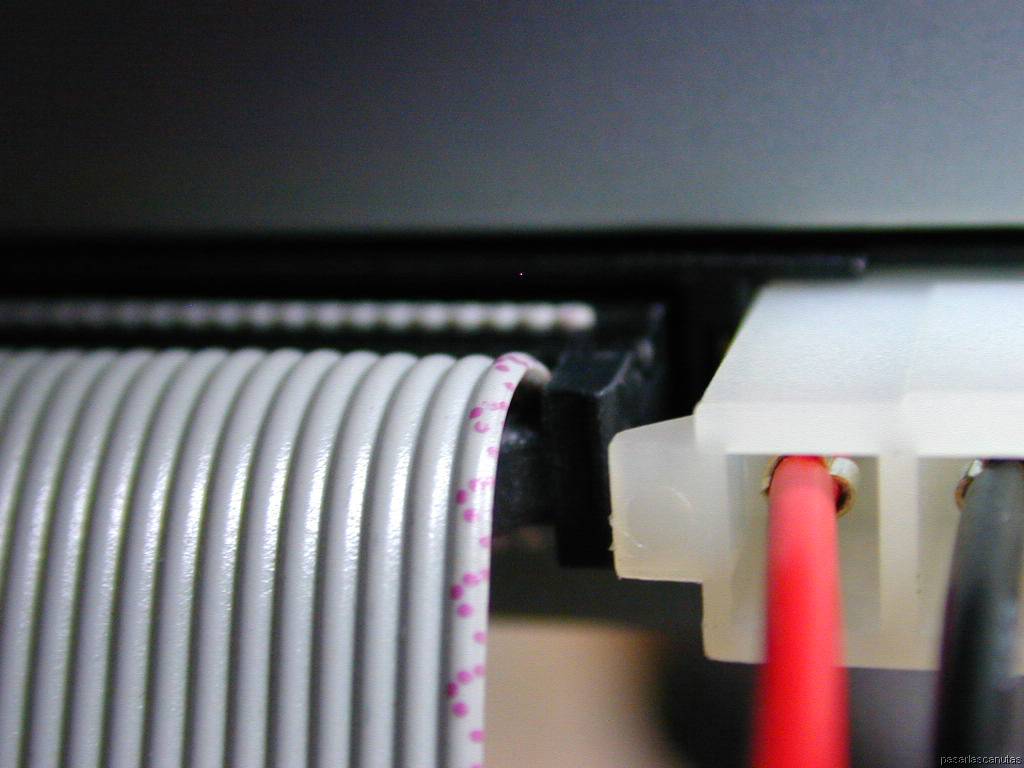

Introduzco el lector en una bahía ...	... hasta el fondo sin atornillar ...	... y cojo dos cables planos para conexión de discos (el DMA66 venía en la caja de la placa base; el otro, que es un DMA33 lo he comprado para el lector de CDROM). Así lo dejo todo preparado para instalar más discos.	Conectando la base del extraíble: la marca roja en el borde del cable plano, que indica el pin 1, ...

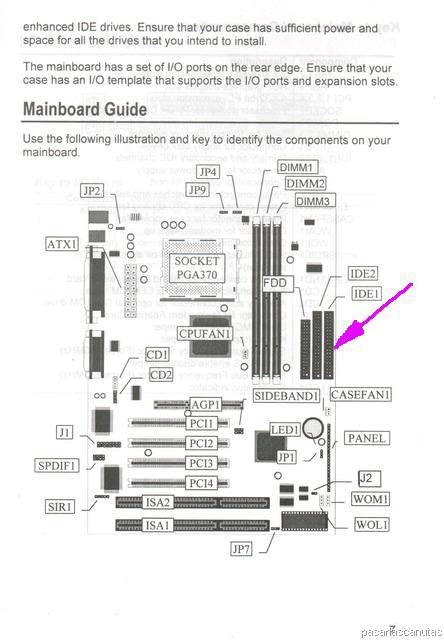

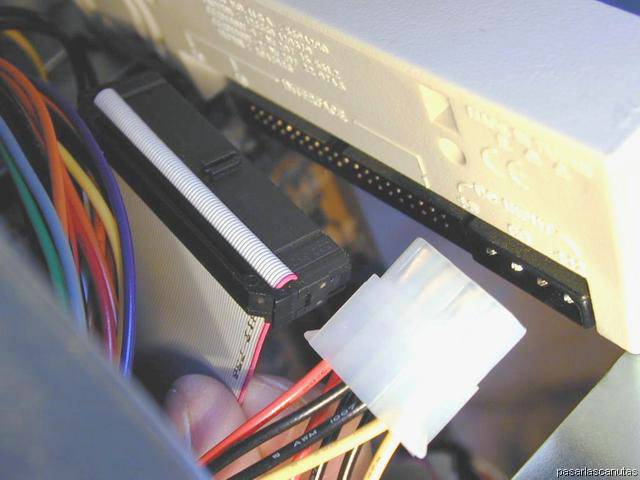

... tiene que quedar al lado del conector de alimentación.	Detalle de la conexión del lector de CDROM.	Ahora conviene consultar el manual de la placa base ...	... para comprobar cuál es el conector IDE1, donde conectaré el cable plano del disco duro ...

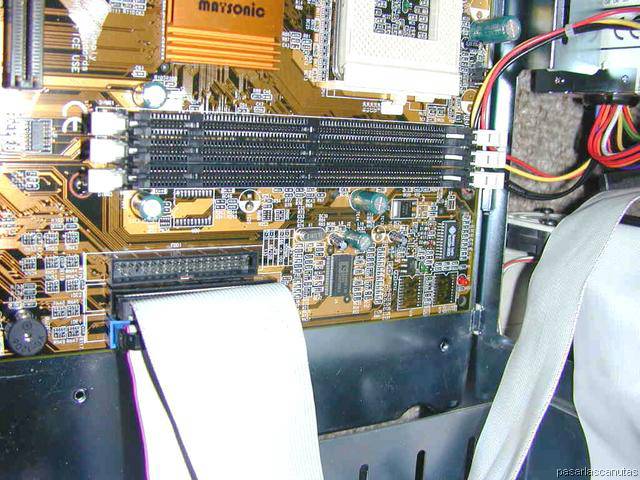

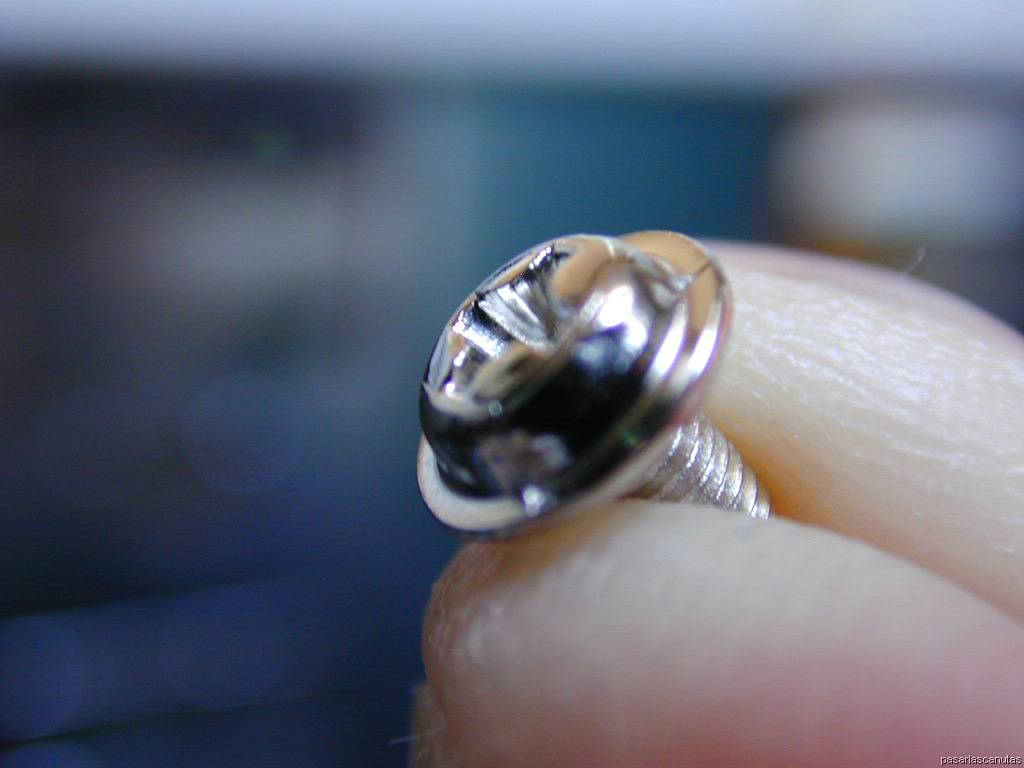

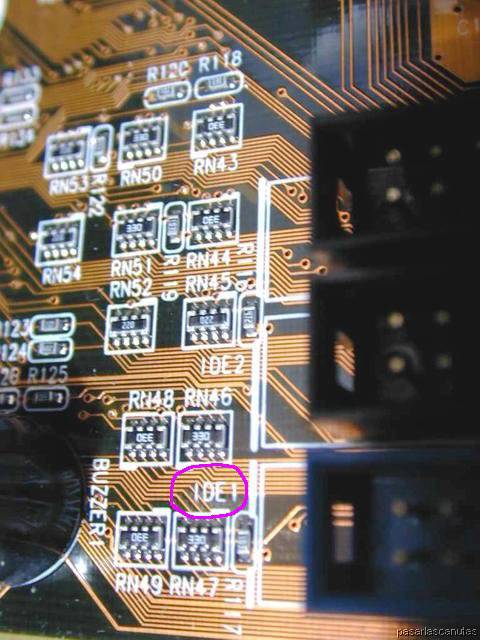

... también se puede ver en la serigrafía de la placa base.	Conectándolo.	Vista del segundo cable plano (el del lector de CDROM) ya conectado en IDE2.	Ahora, con estos tornillos ...

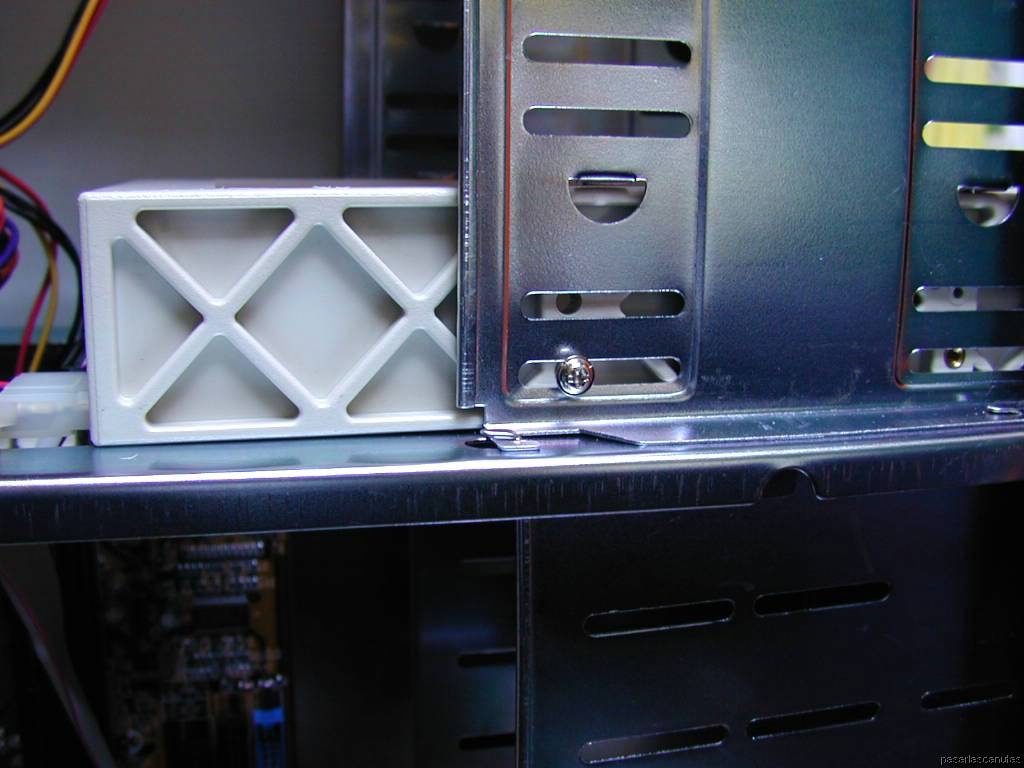

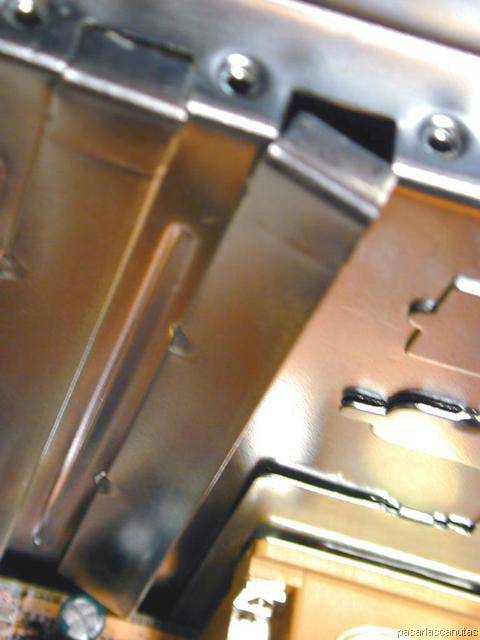

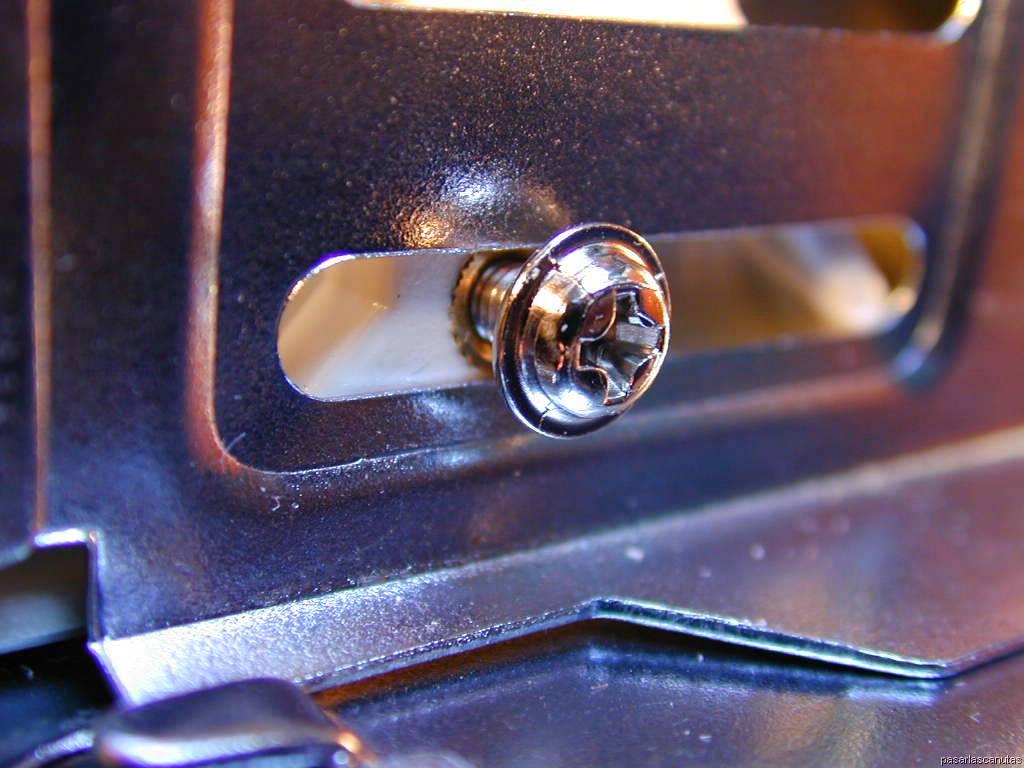

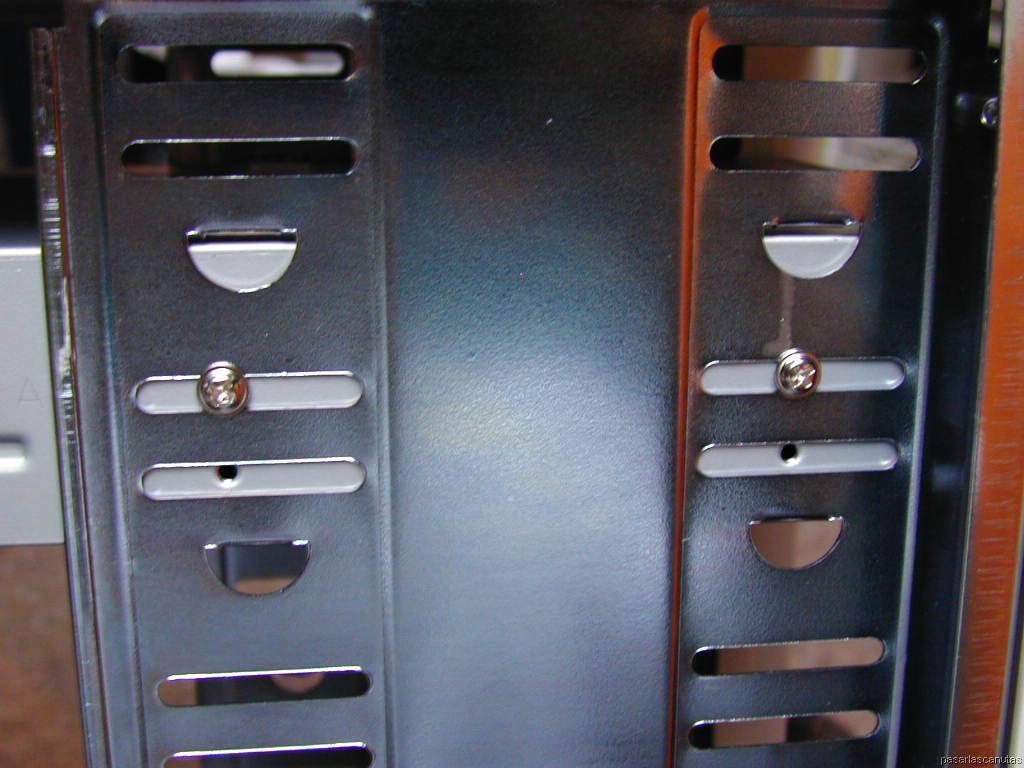

... fijo la base del extraíble ...	... del disco duro ...	... y el lector de CDROM (dos a cada lado).	Para preparar la instalación de las distintas placas electrónicas, quito las chapas ...
