... que cubren las salidas de dichas placas.

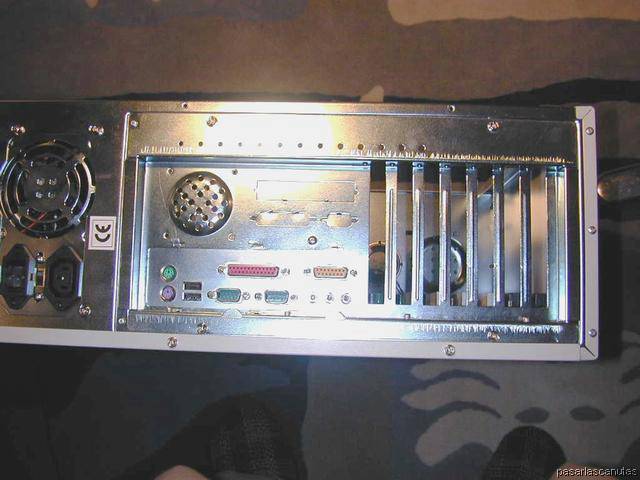

Vista del PC por detrás, con todas las chapas quitadas (7 huecos).

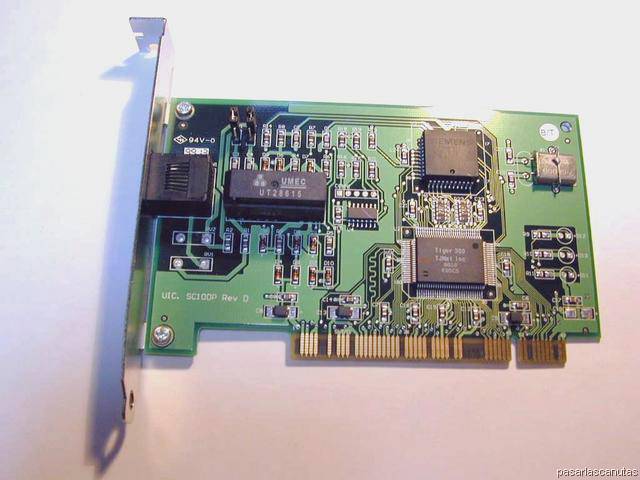

Ahora voy a montar una placa PCI de comunicaciones RDSI ...
... y la de LAN ... (ya sé que en muchas casas no hay LAN ni RDSI -en su lugar estaría el modem-, pero es por si algún día tenéis).

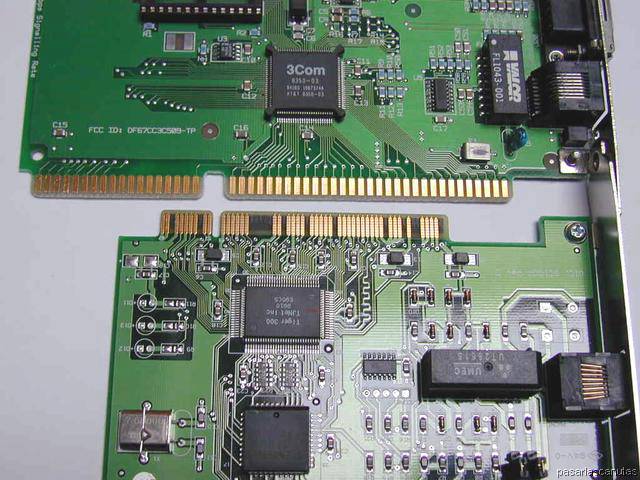

La placa de LAN (arriba) es antigua del tipo ISA, y la de RDSI (abajo) es del tipo PCI. Aquí se puede ver la diferencia del conector de cada una.

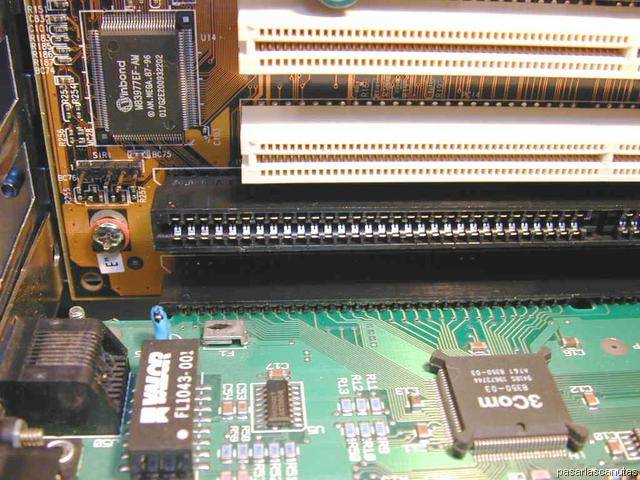

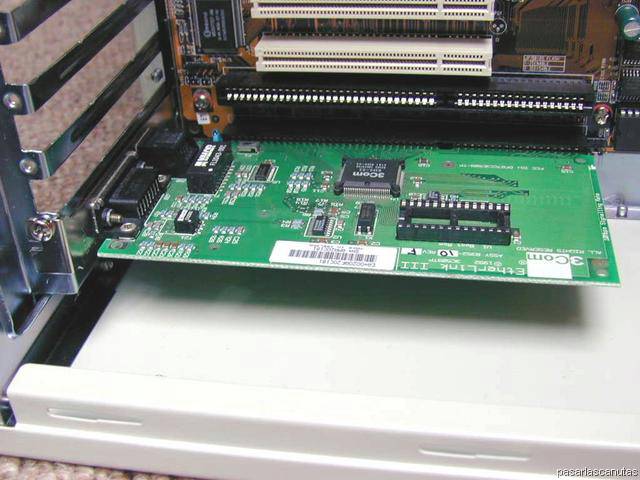

Conectando la placa de LAN ...

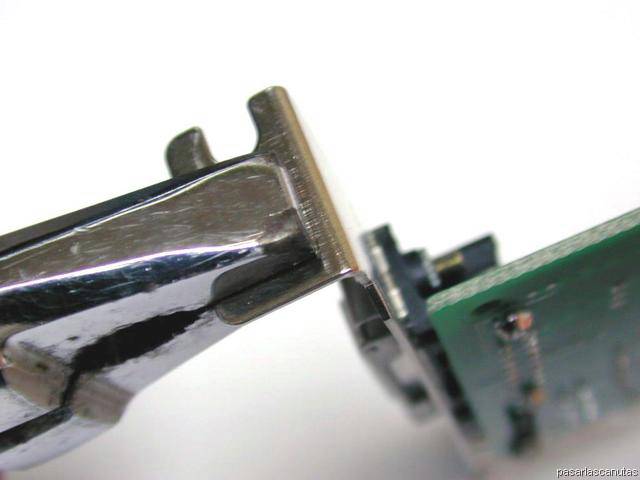

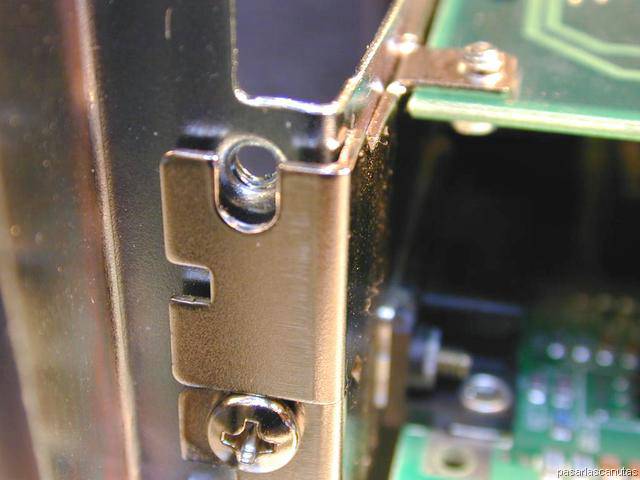

... como entra más por un sitio que por otro, con unos alicates, abrimos el ángulo del la chapa de atornillado, para igualar.

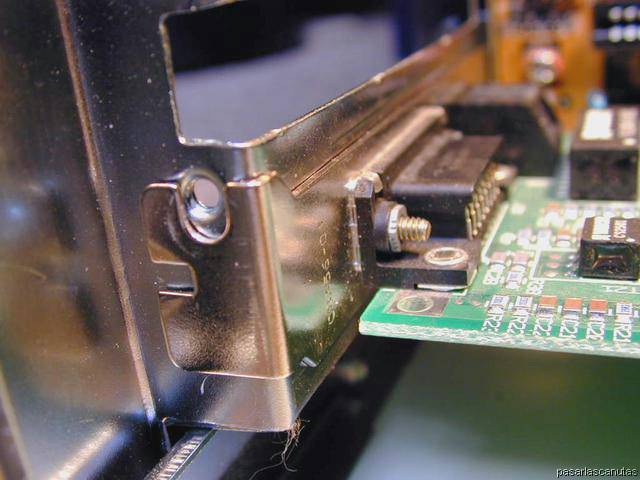

Ahora sí ha entrado el conector a tope por ambos extremos. Esto es
muy importante
, ya que una buena parte de los fallos de funcionamiento de los PC's se debe a la mala conexión y atornillado de las placas.
Ahora va bien ...

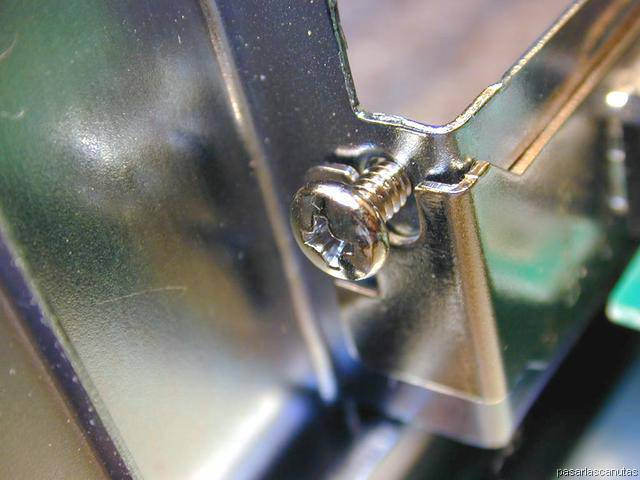

... atornillamos ...

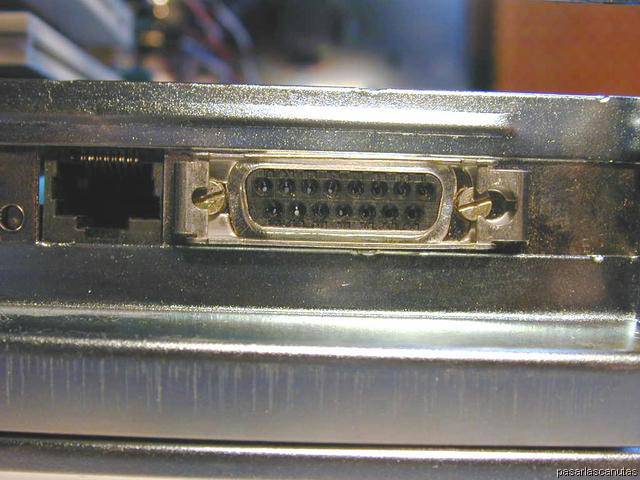

... vista por detrás ...
... lista.
La placa de comunicaciones RDSI(ISDN) va perfecta (es de OCTAL, la comercializa Telefónica) ...

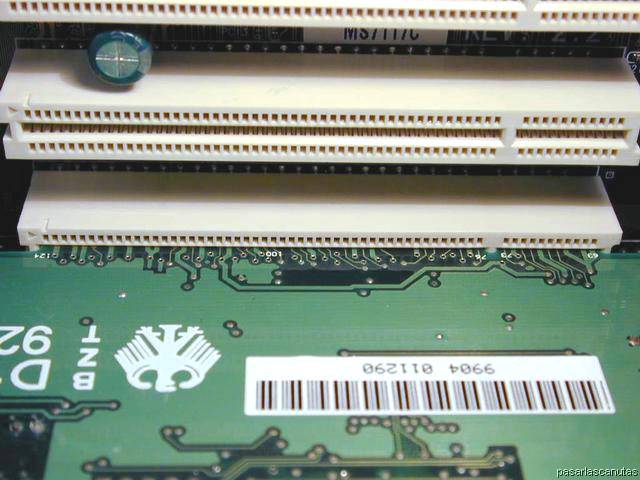

... entra a tope por los dos lados ...
... así que ...

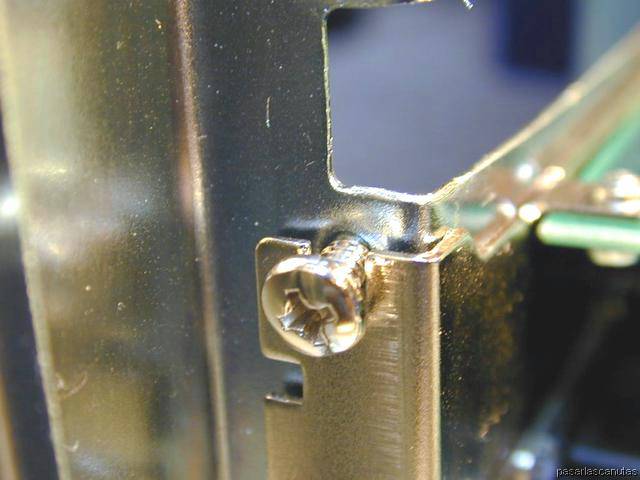

... la atornillo sin problemas.

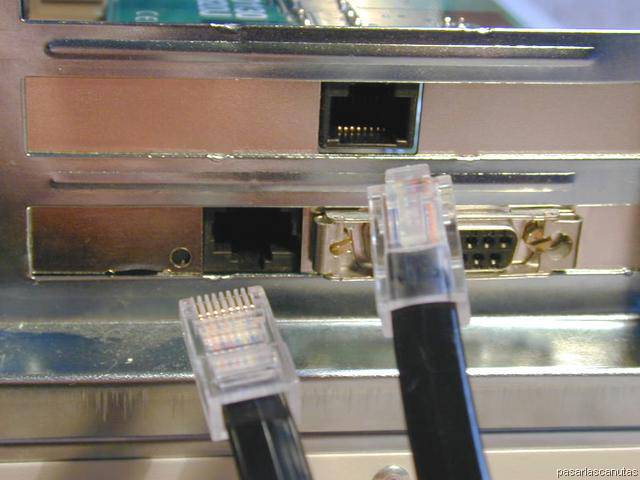

Compruebo que los conectores RJ45 ...

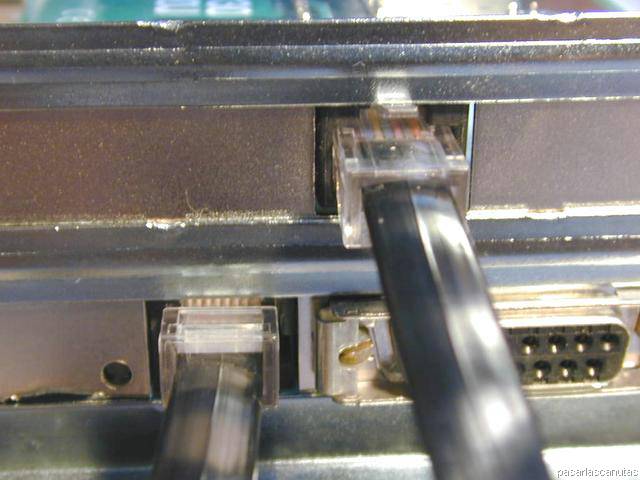

... entran sin dificultad ...

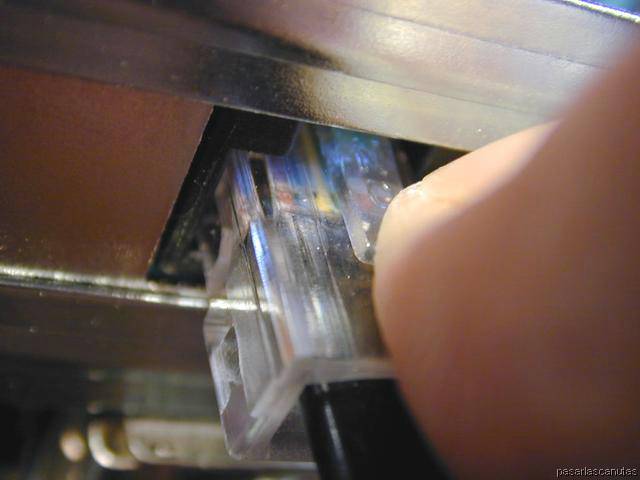

... y los extraigo sin olvidarme de apretar la palanquita de retención.

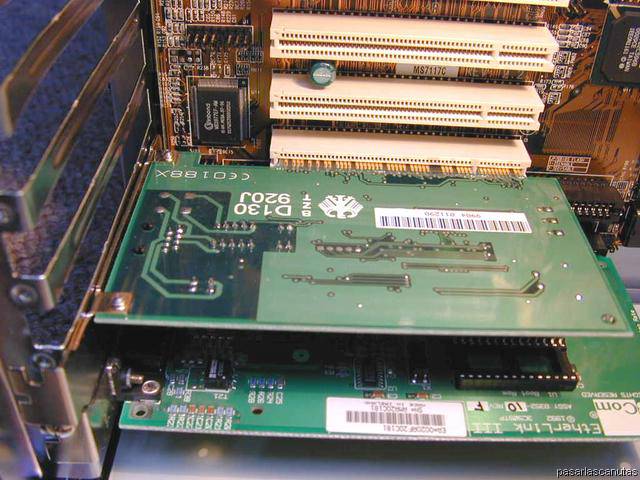

Así se ve el PC en este momento. Mi trabajo de montar un PC progresa despacito, pero seguro.
