montar un pc - foto de conector de alimentación ATX

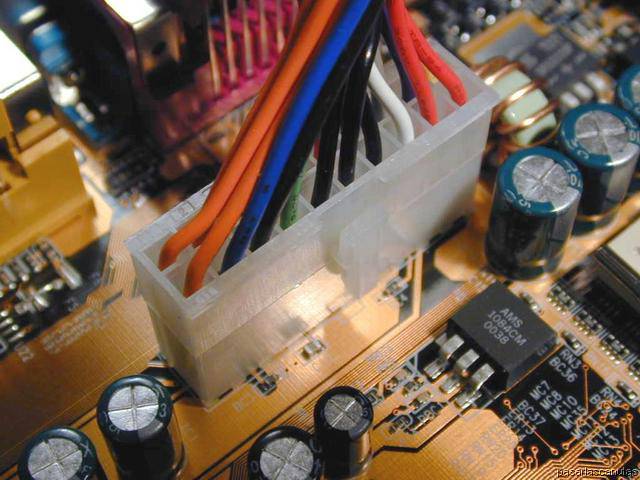

Ahora vamos realizando conexiones sobre la placa base. Primero la alimentación ...
conectar alimentación a la placa base
... que se introduce en el conector correspondiente ...
montar pc - foto de alimentación conectada, conector enclavado
... hasta que hace un "click".
altavoz

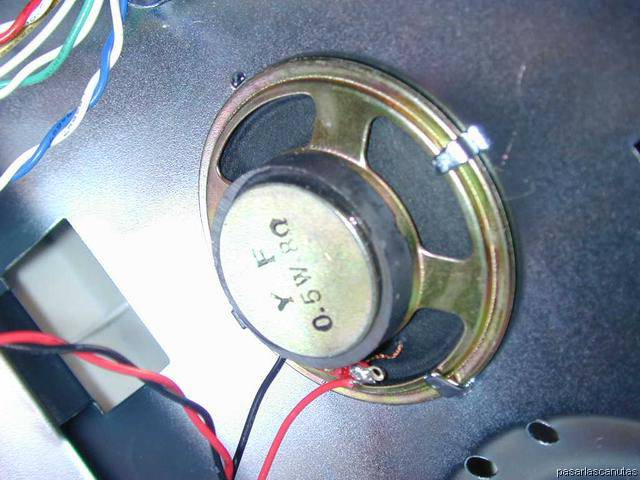

Después colocamos el altavoz sobre los tres salientes de la caja al efecto ...
foto de conector de altavoz
... y luego los distintos pequeños conectores de altavoz ...
conector de interruptor de encendido

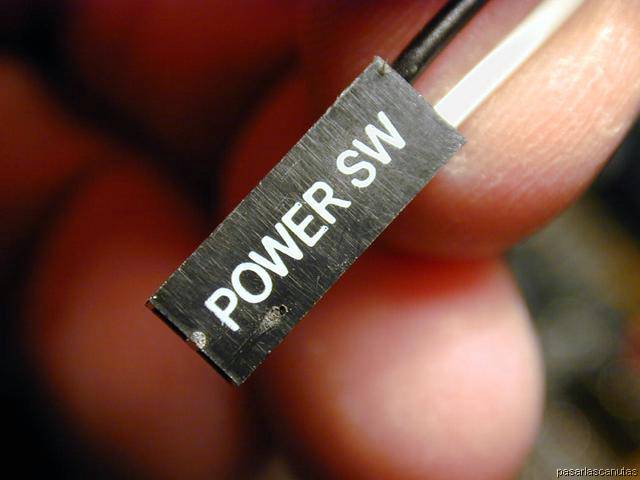

... interruptor de alimentación ...
conector de pulsador de reset
... pulsador de reset ...
foto de conector de LED testigo de acceso a disco duro

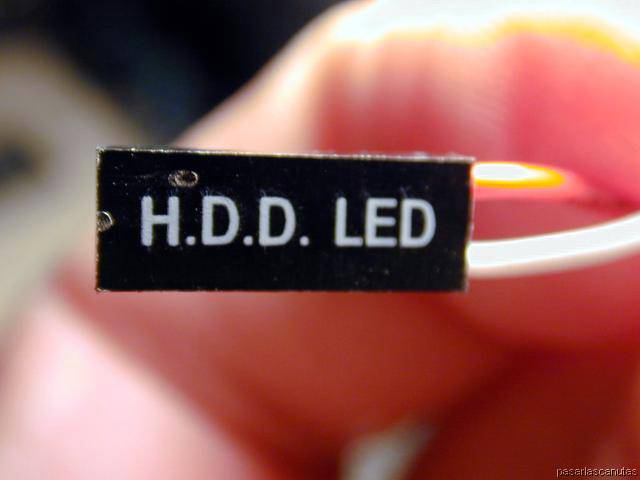

... díodo luminoso de discos duros ...
foto de conectores enchufados
... en sus respectivos puntos de conexión ...
foto de montar un pc - conector de LED de alimentación o encendido

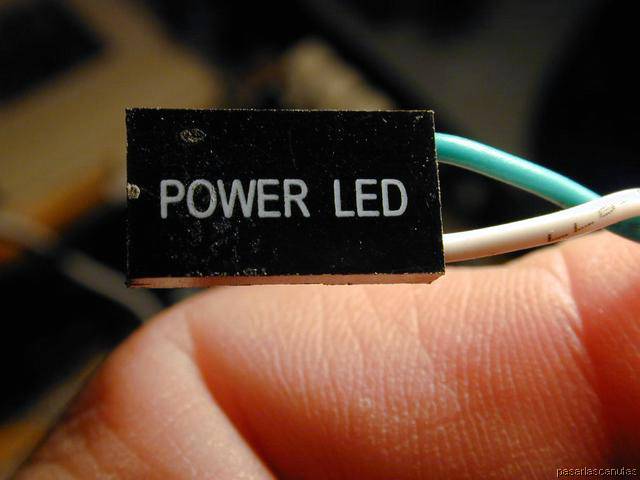

... el díodo luminoso de alimentación ...
conector de SLEEP

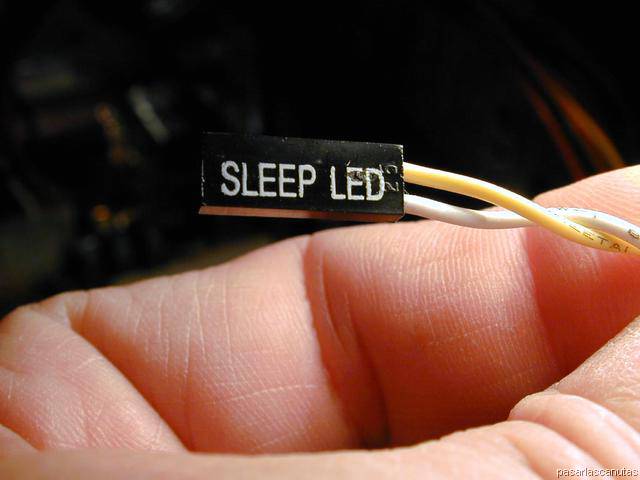

... y el de "sleep" ...
cablecillos de los distintos conectores de la caja ATX
Vista de todos los cables ya conectados.
frontal de la caja torre antes de comenzar a instalar dispositivos
Ahora vamos a quitar las chapas que tapan las bahías de 5 1/4" de la caja ...
chapa de hierro que tapa el acceso a una bahía

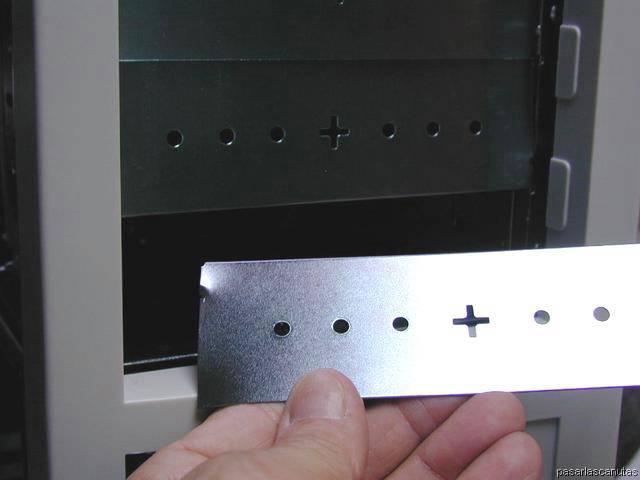

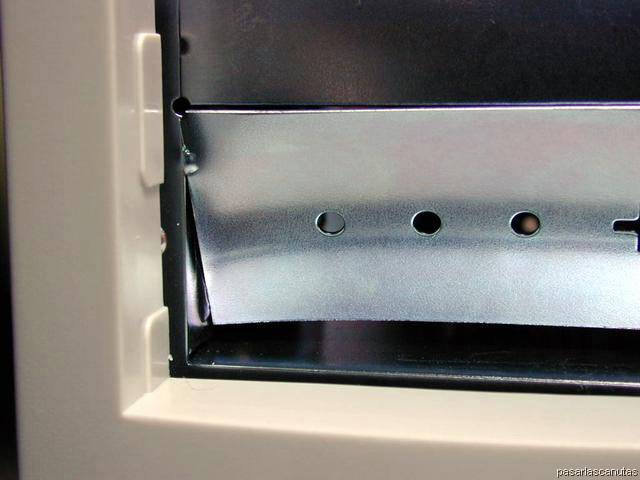

... girándolas varias veces ...
chapa quitada
... hasta que se separan.

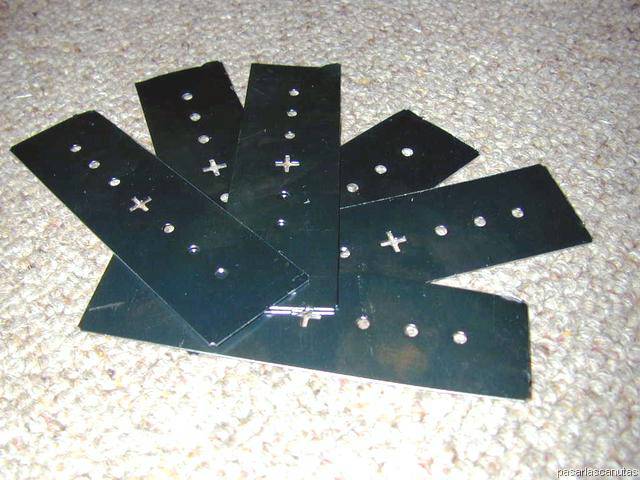

foto de todas las chapas que cubrían las bahías ya quitadas
Quitamos todas (las 6), ya que con el tiempo, pensamos llenar los huecos.
foto de la caja sin las tapas de chapa de las bahías
Vista de la caja sin las chapas.
base de extraíble de disco duro DMA 33

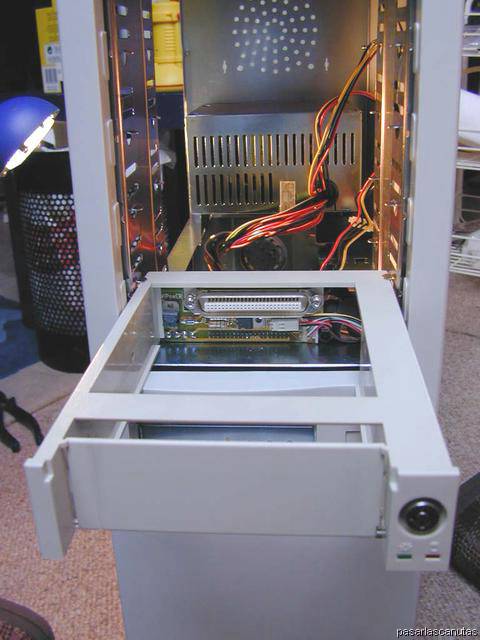

Introducimos una base de extraíble de disco duro DMA33 ...
base de extraíble de disco duro encajado a tope en su bahía

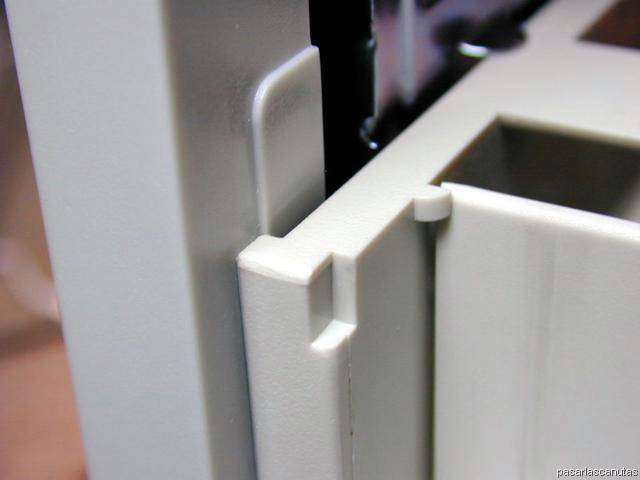

... hasta el fondo, sin atornillarla todavía ....
montar un pc - extraíble de disco duro y tapa

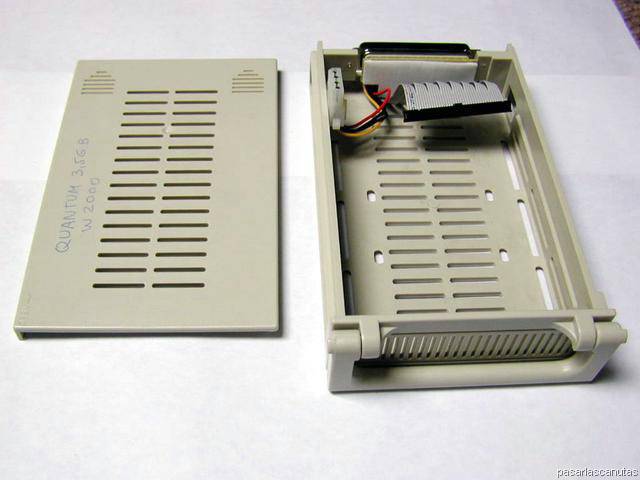

... y vamos a montar el disco del pc en este extraíble ...
