Aprende ensamblaje de un PC en 192 fotos, placa base

Ensamblaje de placa base. Pag 2 de 10

Bricolaje en Pasarlascanutas > Bricolaje PC y multimedia > Montaje de un PC > Montaje de un PC pag. 2

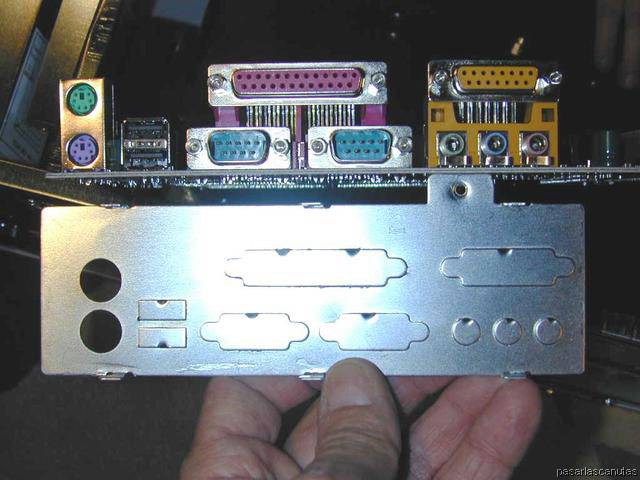

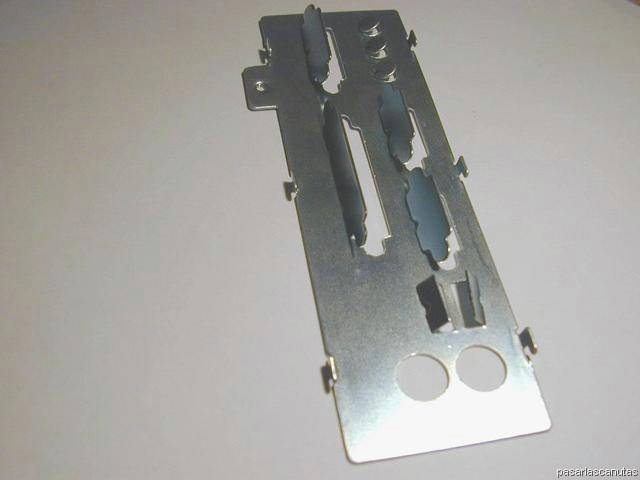

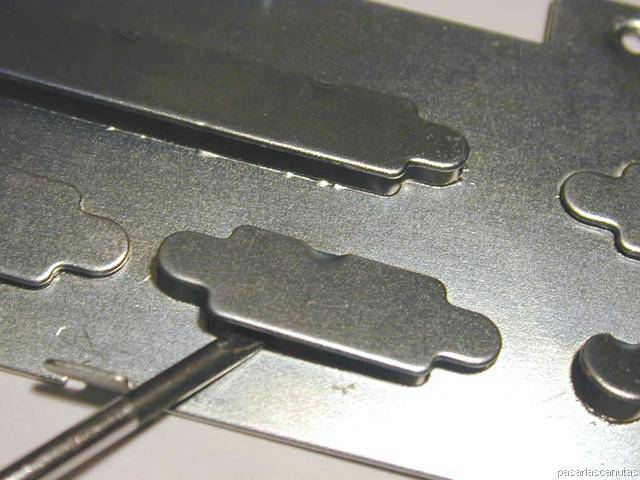

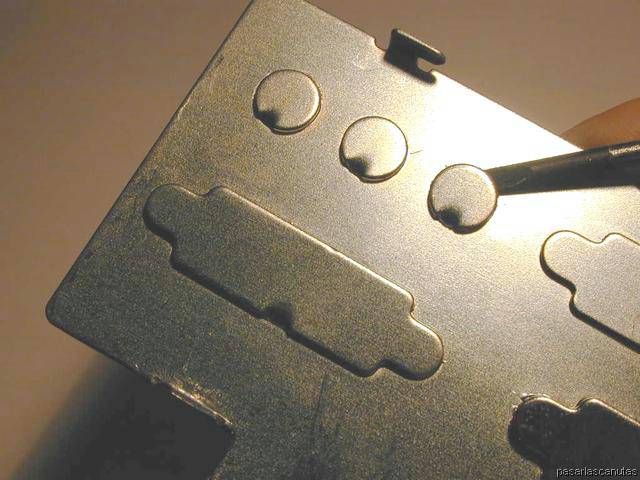

Ahora seleccionamos el marco de hierro cuyo dibujo corresponde con la parte de atrás de la placa base ...	... y levantamos las zonas cortadas ...	... con ayuda de un destornillador ...	... una vez levantadas, las movemos varias veces de un lado a otro ...

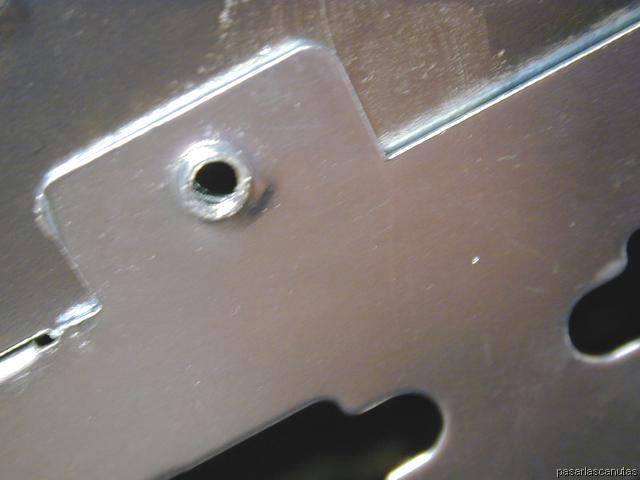

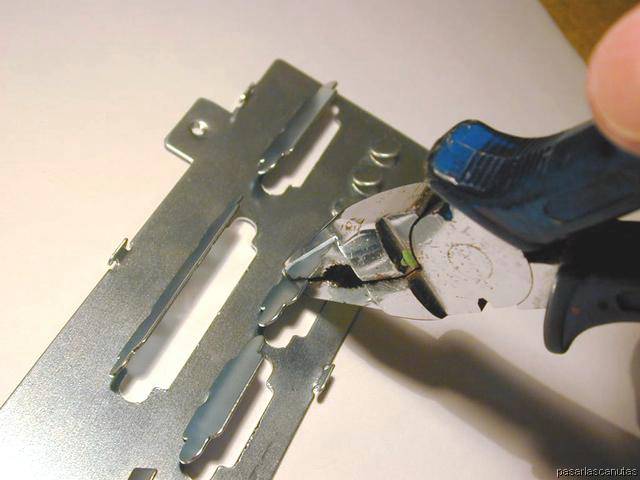

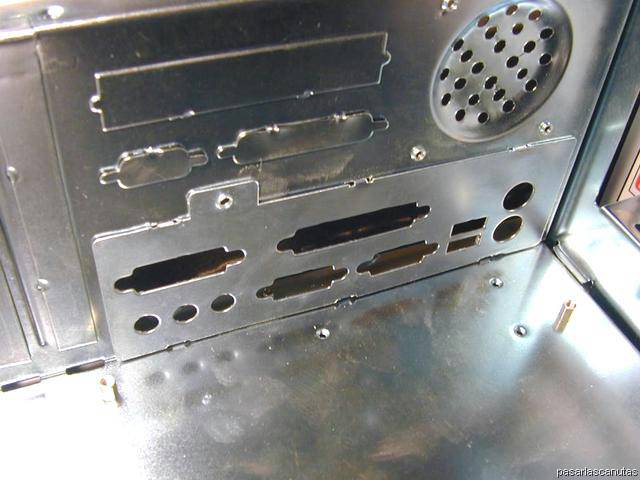

... con unos alicates, y se separan.	Después colocamos el marco por dentro de la caja ...	y lo deslizamos, haciendo coincidir el agujero de atornillado de marco y caja ...	... y poniendo el tornillo que une a ambos ...

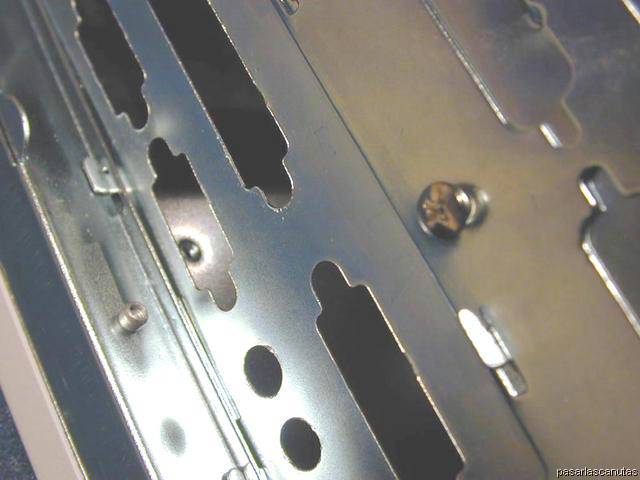

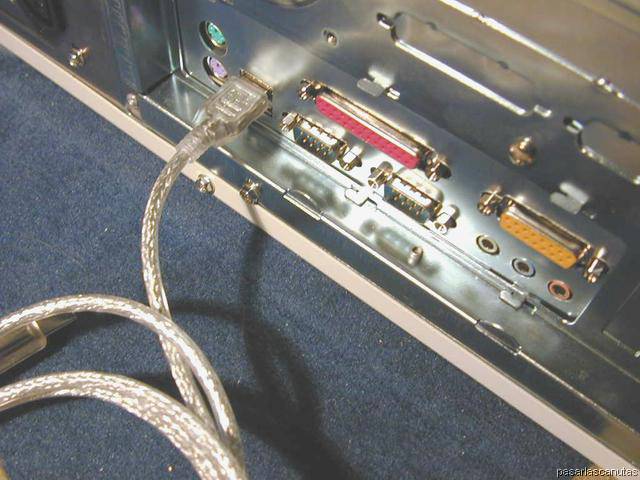

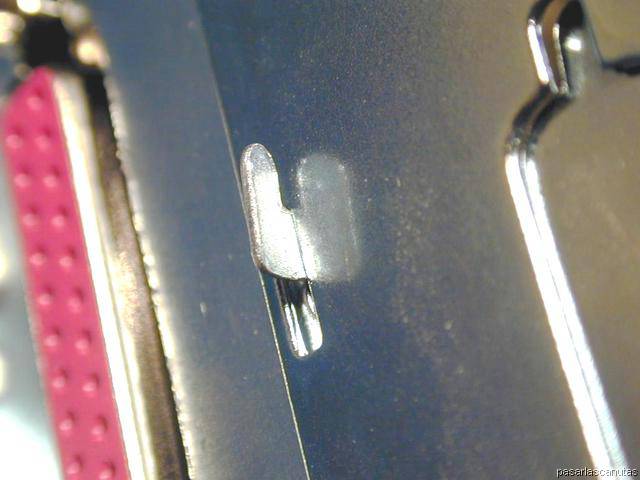

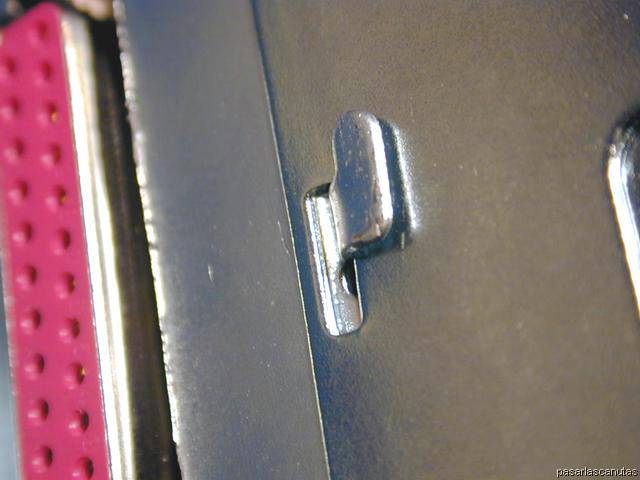

... comprobando que los conectores entran bien (probamos con uno de USB que es el más crítico).	Entonces doblamos las pestañas del marco ...	... como se ve en la foto (con la punta de un destornillador gordo, o los alicates) ...	... y cogiendo seis tornillos con arandela como éste ...

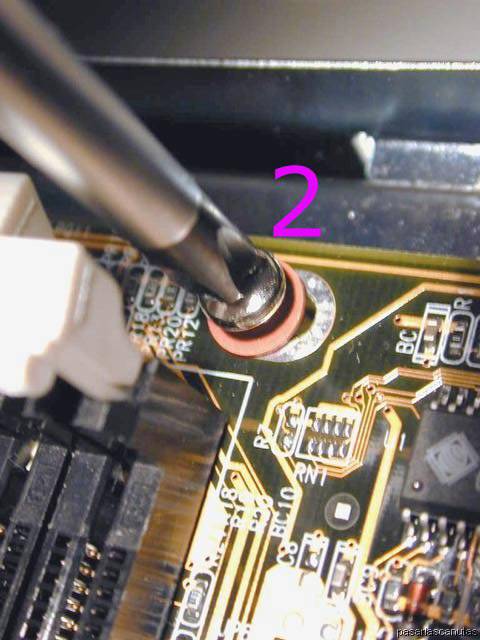

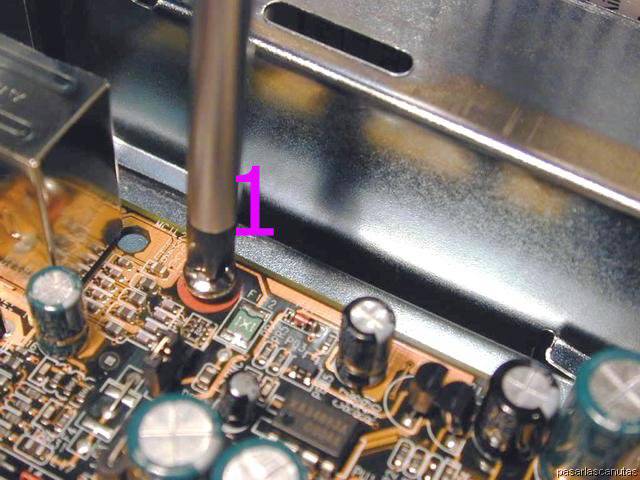

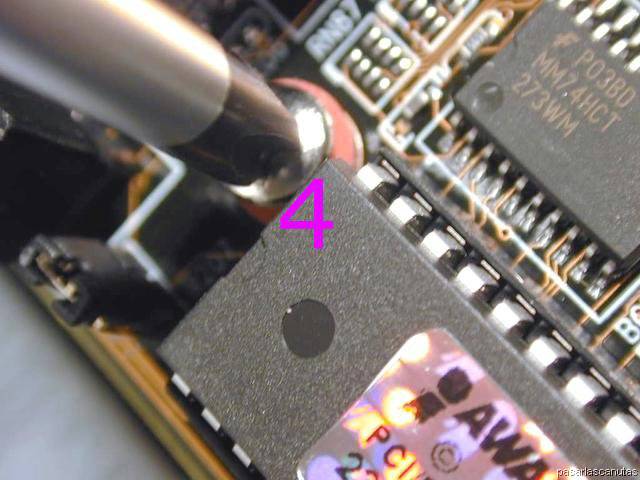

... vamos atornillando la placa base sobre los separadores instalados anteriormente: 1 ...	... 2 ...	... 3 ...	... 4 ...

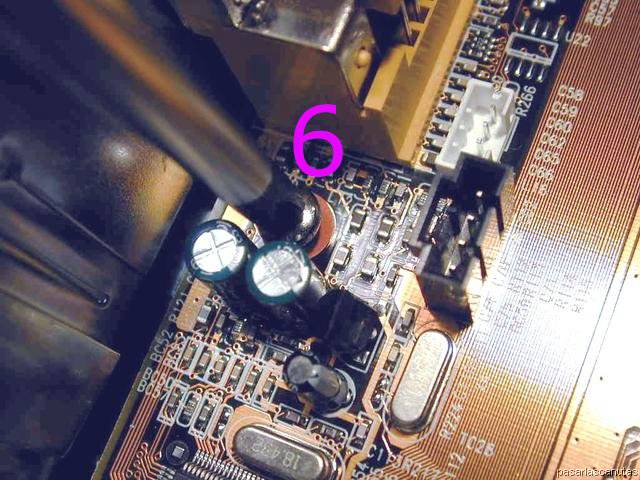

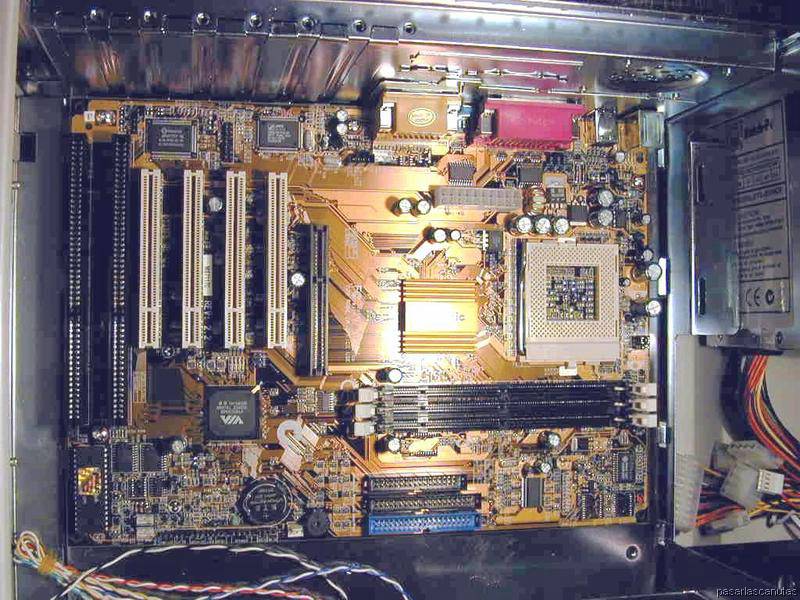

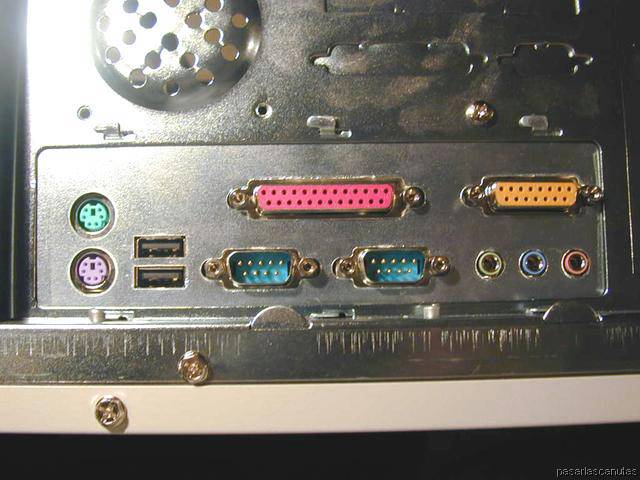

... 5 ...	... y 6: es muy importante que la placa base esté firmemente sujeta por los seis tornillos, y separada de la caja metálica por los separadores.	Este es el aspecto que tiene ahora nuestro equipo ...	... y por detrás. Nuestro ensamblaje del pc progresa con paso firme.
